引 言

物聯網技術的發展給人們的生活帶來了極大便利，而在環境控制技術中，物聯網技術的應用也帶來了多種多樣的方案。無線傳感網絡技術在溫濕度控制中最早開始運用 [1]， ZigBee[2-3]，3G[4]，WiFi[5]，F(xiàn)PGA[6]等技術都已有各種解決方案。LoRa[7-10]作為新興無線通信技術有著明顯優勢，并已在許多領域中展開應用。

本文設計了一種車間環境溫濕度監測節點， 可通過LoRa無線通信技術傳輸數據實現對車間環境溫濕度變化的實時監測，對異常環境狀況作出及時應對，為車間生產提供一個安全穩定的環境。

1 監測節點結構設計

監測節點的功能包括監測車間環境溫濕度，在溫濕度超出預設范圍時報警，實時將所采集到的環境溫濕度數據通過LoRa 網絡傳輸給上位機。監測節點整體結構分為 9 個部分， 即控制芯片 MSP430F169、LoRa 模塊、UART 接口、溫濕度傳感器模塊、報警電路、電源模塊、時鐘電路、復位電路以及 JTAG 接口。整體結構框圖如圖 1 所示。

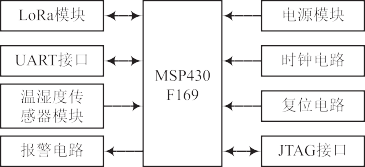

圖 1 監測節點結構框圖

MSP430F169 單片機與時鐘電路以及復位電路構成該單片機的最小系統。LoRa 模塊用于通過 LoRa 網絡發送和接收數據。通過 JTAG 接口電路，可將程序?qū)懭?MSP430F169 單片機中，用于功能調試與設備維護。溫濕度傳感器模塊負責檢測環境中的溫濕度信息。報警電路在環境信息超出閾值時， 由控制芯片控制報警。UART 用于實現與手持設置器之間的通信。電源電路提供所需的工作電壓與電流。

2 硬件電路設計

2.1 MSP430F169控制電路

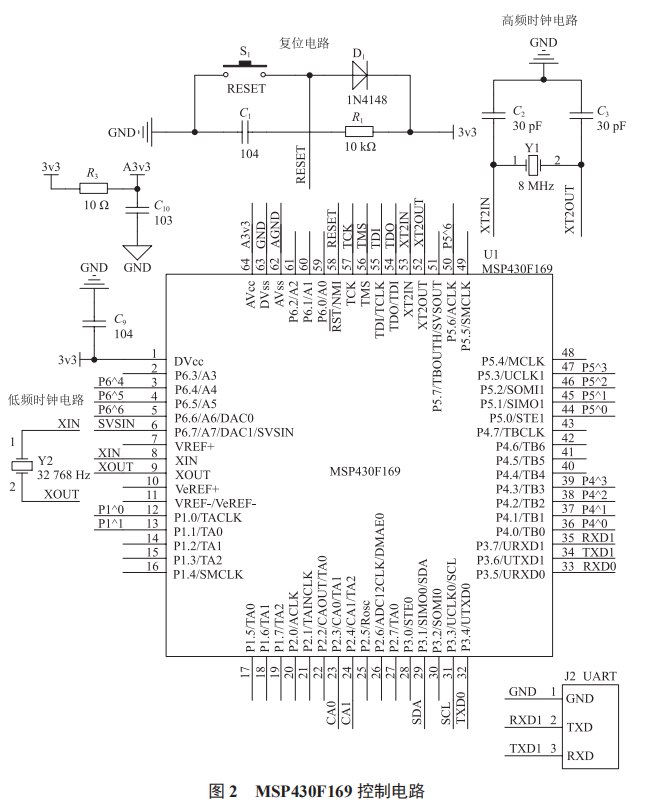

基于監測節點應具有采集并處理環境溫濕度模擬量、布置簡單、功耗低等要求，選取 MSP430F169 單片機作為控制芯片。監測節點控制電路由控制芯片 MSP430F169 單片機、時鐘電路、復位電路以及 UART 接口組成。控制電路原理圖如圖 2 所示。

2.2 LoRa通信模塊

LoRa（Long-Range）作為低功耗廣域網的代表技術之一， 是由美國 Semtech 公司推出，專門面向物聯網應用的無線通信技術。LoRa 使用非授權頻段，可自由搭建不受限制，適用于低成本需求的應用。LoRa 與 ZigBee，Bluetooth，WiFi 以及 GPRS 等無線網絡通信技術相比，具有距離遠、功耗低、成本低、靈敏度高、抗干擾能力強等優點。

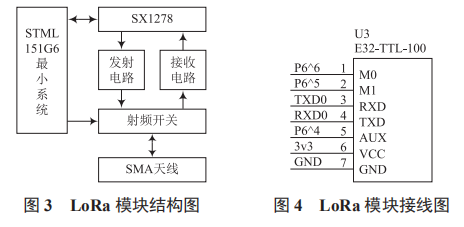

LoRa 通信模塊用于實現監測節點與上位機的網絡通信， 本文設計選取 E32-TTL-100 型號。LoRa 通信模塊由STML151G6 最小系統、SX1278 射頻芯片、發射電路、接收電路、射頻開關及 SMA 天線組成，其結構如圖 3 所示。

此 LoRa模塊具有低功耗特性與休眠功能， 即當模塊工作于模式 3時，無線收發模塊關閉，模塊工作電流只有2μA，但仍能接收控制芯片傳來的配置數據。發射信號時，發射電流約為 110mA，額定工作電壓為 2.3～5V，本文設計擬定工作電壓為 3.3V。該模塊還具有自動跳轉信道與地址功能，不同信道的模塊之間可實現相互收發，利用此點可實現更便捷的網。

LoRa 模塊的引腳功能 ：M0 和 M1 用于設置模塊工作模式 ；RXD 引腳連接 MCU 的 TXD 引腳作串口輸入 ；TXD 引腳連接 MCU 的 RXD 引腳作串口輸出 ；AUX 引腳指示模塊工作狀態 ；VCC 接電源 ；GND 接地線。LoRa 模塊接線圖如圖 4 所示。

2.3 溫濕度傳感器模塊

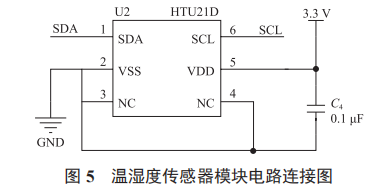

由于車間環境的復雜與多樣，需選用測量范圍大，對工作條件不敏感的溫濕度傳感器，故選用數字溫濕度傳感器HTU21D。該傳感器溫度測量范圍為 -40 ～ 125 ℃，濕度測量范圍為 0 ～ 100 %RH，供電電壓范圍為 1.5 ～ 3.6 V，本文設計采用 3.3 V 電源供電。HTU21D 溫濕度傳感器具有精度高、測量范圍大、尺寸小、功耗低、性價比高的特點，不僅輸出方式多樣，工作電壓范圍也較寬，適合低功耗、小體積的應用設計。其電路連接圖如圖 5 所示。

3 軟件設計

監測節點軟件設計通過 IAR 開發環境和Keil 開發環境完成，程序利用 C 語言編寫。監測節點正常工作時，先進行初始化，MCU 讀取溫濕度傳感器數據，判斷是否符合預設范圍。若超出范圍，則產生環境異常信號，控制報警電路報警，并通過 LoRa 模塊發送至上位機。當檢測到異常環境信息時，持續讀取傳感器數據，反復判斷，在環境恢復正常時及時恢復節點工作流程。若數據未超出預設范圍，MCU 產生環境正常信號，并且檢查報警電路是否報警。若處于報警狀態則及時關閉，未報警則定期發送環境正常信號， 之后延遲一段時間再重新讀取溫濕度傳感器的數據。

4 實驗結果

4.1 溫濕度采集實驗

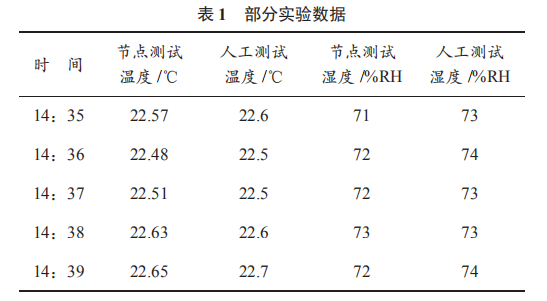

實驗過程選用專業醫用溫濕度計與本文設計的監測節點對照進行。其中，監測節點采用外部 9 V 直流電池供電。兩組實驗同時于實驗室環境下進行，時間為 2018 年 4 月 26 日。 表 1 為部分實驗數據。

從實驗結果可知，監測節點監測的結果與人工監測結果基本一致，本文設計的溫濕度采集功能達到了要求。

4.2 LoRa 網絡傳輸實驗

實驗采用 CRC16 數據檢驗算法進行驗證，統計發送的數據幀，接收端統計成功接收的數據幀，計算丟包率。實驗采用點對點通信方式。本文設計采用的 LoRa 模塊發射功率為 0.1 W，標稱覆蓋范圍為 3 km，實驗測量范圍約2.7 ～ 2.8 km，丟包率不超過 4%。考慮到車間環境更為密集與復雜，預計合理工作范圍為 2 ～ 2.5 km。監測節點通信功能符合預期要求。

5 結 語

本文設計了一種以 MSP430F169 為主控芯片，采用HTU21D 數字溫濕度傳感器，通過 LoRa 進行數據傳輸?shù)能囬g環境溫濕度監測節點。通過采用 LoRa 無線通信技術與新型溫濕度傳感器，在滿足高精度與低功耗特性要求的同時，彌補了傳統無線通信技術范圍小的缺陷，可適應更復雜廣闊的環境，有效提升車間環境控制水平。
