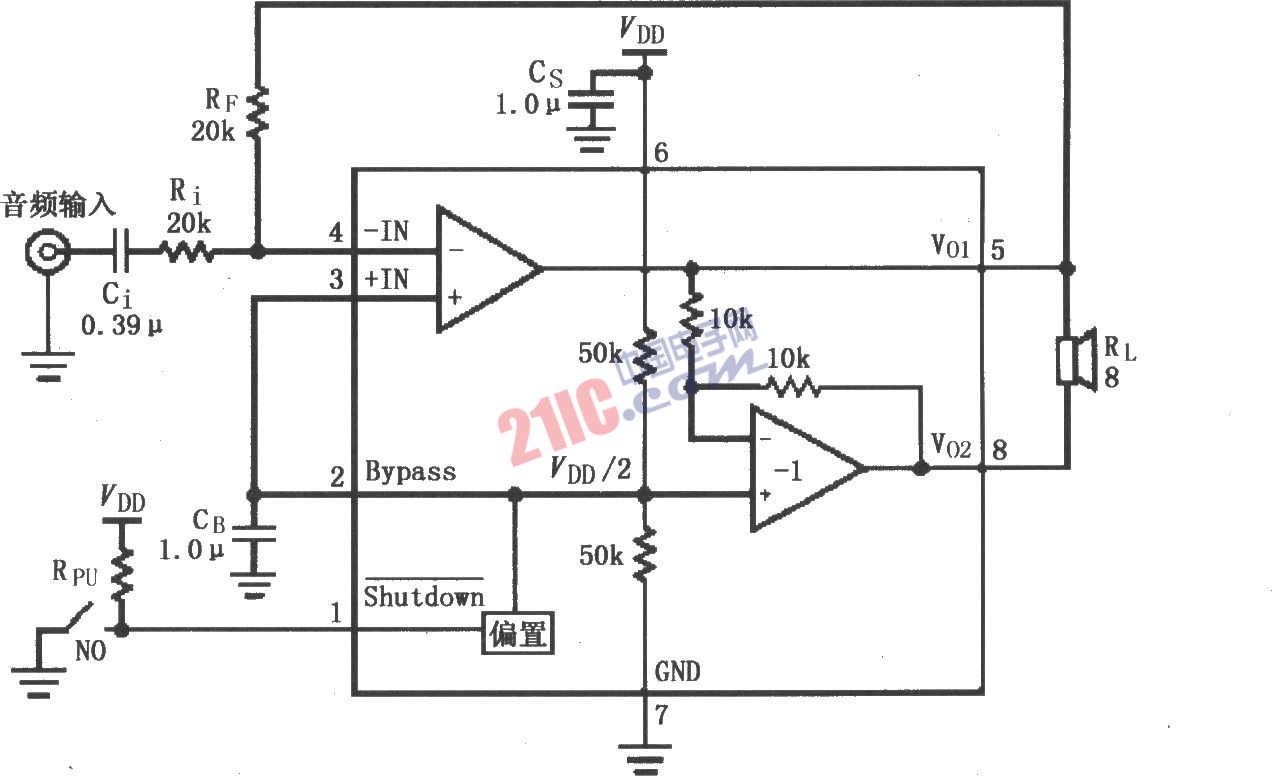

如圖所示為LM4902音頻功率放大電路(MSOP封裝)。音頻信號輸入后，經過Ci、Ri耦合加到放大器的反相輸入端(4腳)，而放大器的同相輸入端(3腳)則通過CB交流接地，功率放大后從Vo1(5腳)和Vo2(8腳)以電橋輸出的形式加到揚聲器。LM4902內部有兩個放大器，第一個放大器增益由外部電阻RF、Ri的比值決定，第二個放大器增益由內部?jī)蓚€(gè)10kΩ電阻固定為1。Shutdown腳(1腳)為邏輯低電平時放大器微功率關斷，為邏輯高電平時放大器全功率工作。
