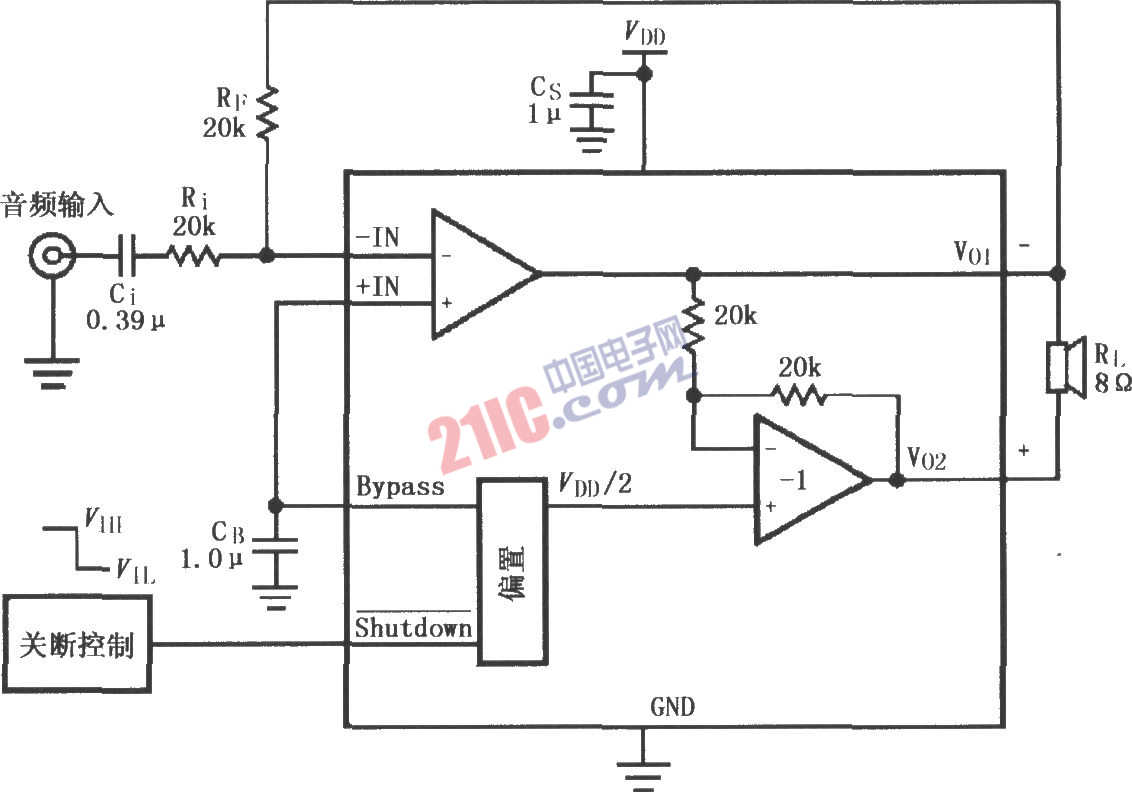

如圖所示為LM4903／4905音頻功率放大器的典型應用電路(MSOP封裝)。音頻信號輸入后，經過Ci、Ri耦合加到放大器的反相輸入端(4腳)，而放大器的同相輸入端(3腳)則通過CB交流接地，功率放大后從Vo1(5腳)和Vo2(8腳)以電橋輸出的形式加到揚聲器。1腳為邏輯低電平時放大器微功率關斷，為邏輯高電平時放大器全功率工作。
