[導讀]如圖所示為LM4901音頻功率放大電路(MSOP封裝)。音頻信號輸入后，經過Ci、Ri耦合加到放大器的反相輸入端(5腳)，而放大器的同相輸入端(4腳)則通過CB交流接地，功率放大后從Vo1(6腳)和Vo2(10腳)以電橋輸出的形式加到揚聲

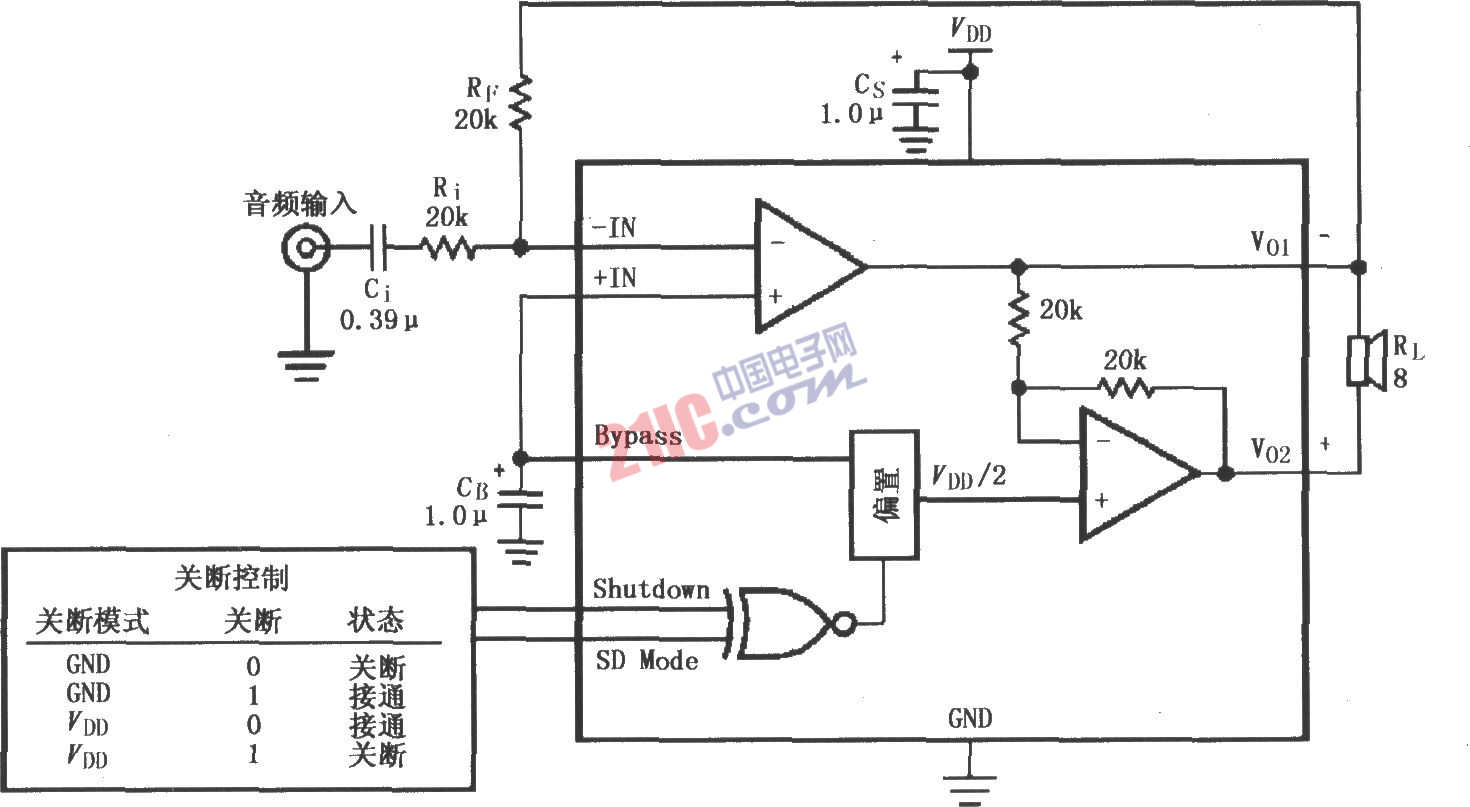

如圖所示為LM4901音頻功率放大電路(MSOP封裝)。音頻信號輸入后，經過Ci、Ri耦合加到放大器的反相輸入端(5腳)，而放大器的同相輸入端(4腳)則通過CB交流接地，功率放大后從Vo1(6腳)和Vo2(10腳)以電橋輸出的形式加到揚聲器。LM4901內部有兩個放大器，第一個放大器增益由外部電阻RF、R的比值決定，第二個放大器增益由內部兩個20kΩ電阻固定為1。LM4901以電橋差動形式輸出時，功率放大器電路的增益Av=-RF／Ri。LM4901電橋差動輸出形式的最大功耗為PD(MAX)=4VCC2／2π2RL，通常是單端輸出形式的4倍。SD Mode腳(3腳)用于選擇關斷電平，若該腳接地，當Shutdown腳(1腳)為低電平時微功率關斷，當1腳為高電平時放大器全功率工作；若該腳接VDD，當1腳為低電平時放大器全功率工作，當1腳為高電平時微功率關斷。
|
| |
