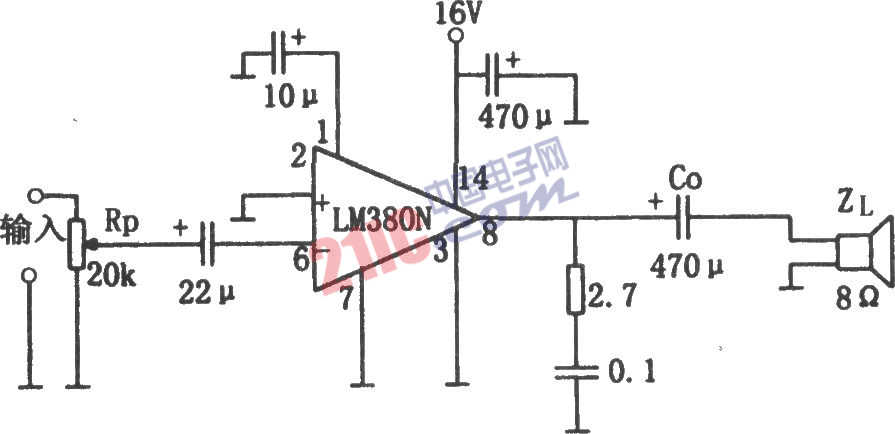

如圖所示為2W音頻功率放大電路。該電路采用了14腳封裝的LM380作為放大器件，輸入信號經音量控制電位器Rp(20kΩ)和22μF的耦合電容加到運放LM380的反相輸入端(引腳6)，其同相輸入端(引腳2)接地，引腳1外接10μF的濾波電容，以濾除高頻紋波干擾，電路采用16V單電源供電，并在電源端(引腳14)到地之間外接470μF的去耦電容，其輸出端(引腳8)到地之間有兩個并聯支路：一支路由2.7Ω電阻與0.1μF電容串聯組成，用于提高電路的穩定性，濾除部分高頻，防止產生高頻自激振蕩；另一支路由470μF的耦合電容Co和負載ZL(8Ω喇叭)組成，Co和ZL決定了電路的下限截止頻率fL。由圖中的參數可得出其下限截止頻率為：

fL=1／(2πZLCo)=1/(2π×8×470×10-6)=42Hz。

顯然，欲降低下限截止頻率，可適當增大Co的值。LM380的電壓放大倍數為固定值50，該值由其內部反饋電路所決定，不需外接元件，其最大輸出功率可達2.5W，但輸出功率較大時，其電源電壓的紋波干擾將增大，故一般選用輸出功率為2W。該器件的電源電壓適用范圍較寬：l0～22V，輸入阻抗也較高：約為150kΩ。
