2W×2功率放大器(LM1877)

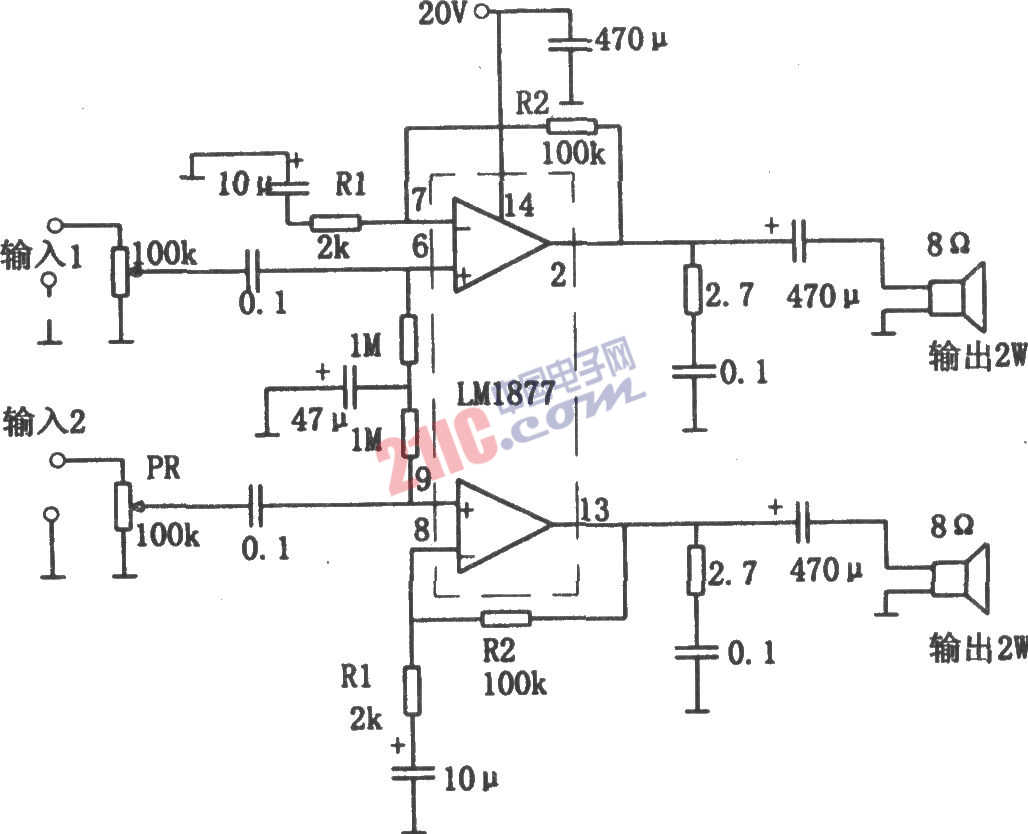

如圖所示為2W×2音頻功率放：該電路采用了雙集成運放LM1877作為放大器件。由圖可知，電路為上、下對稱結構，有兩路信號分別加到LM1877的兩個運放的同相輸入端，其輸出端外接方式相同：由2.7Ω電阻和0.1μF的電容組成高頻濾波電路，以防止高頻自激；耦合電容Co(470μF)和負載電阻ZL(喇叭：8Ω)將輸出功率轉換為聲音輸出，且Co和ZL的大小還決定了電路的下限截止頻率fL，三者之間的關系為：fL=1／(2πZLCo)，對于圖示參數，其fL=42Hz。電路中，輸入端的100kΩ電位器為音量控制元件，0.1μF的電容為耦合元件(隔直流，通交流)。由于LM1877內部的兩個運放均采用同相輸入方式，因而其輸入阻抗很高，電路的電壓放大倍數由反饋支路電阻R2和Rl所確定，即Av≈R2／R1=100kΩ/2kΩ=50。該電路的電源電壓為20V，每一路的輸出功率均為2W，電源電流約為500mA，因此兩路輸出時，其電源電流可達1A。LM1877的電源電壓的工作范圍很寬，約為6～24V，需要小功率輸出時，可適當降低電源電壓，其開環輸入差模電阻約為4MΩ。
