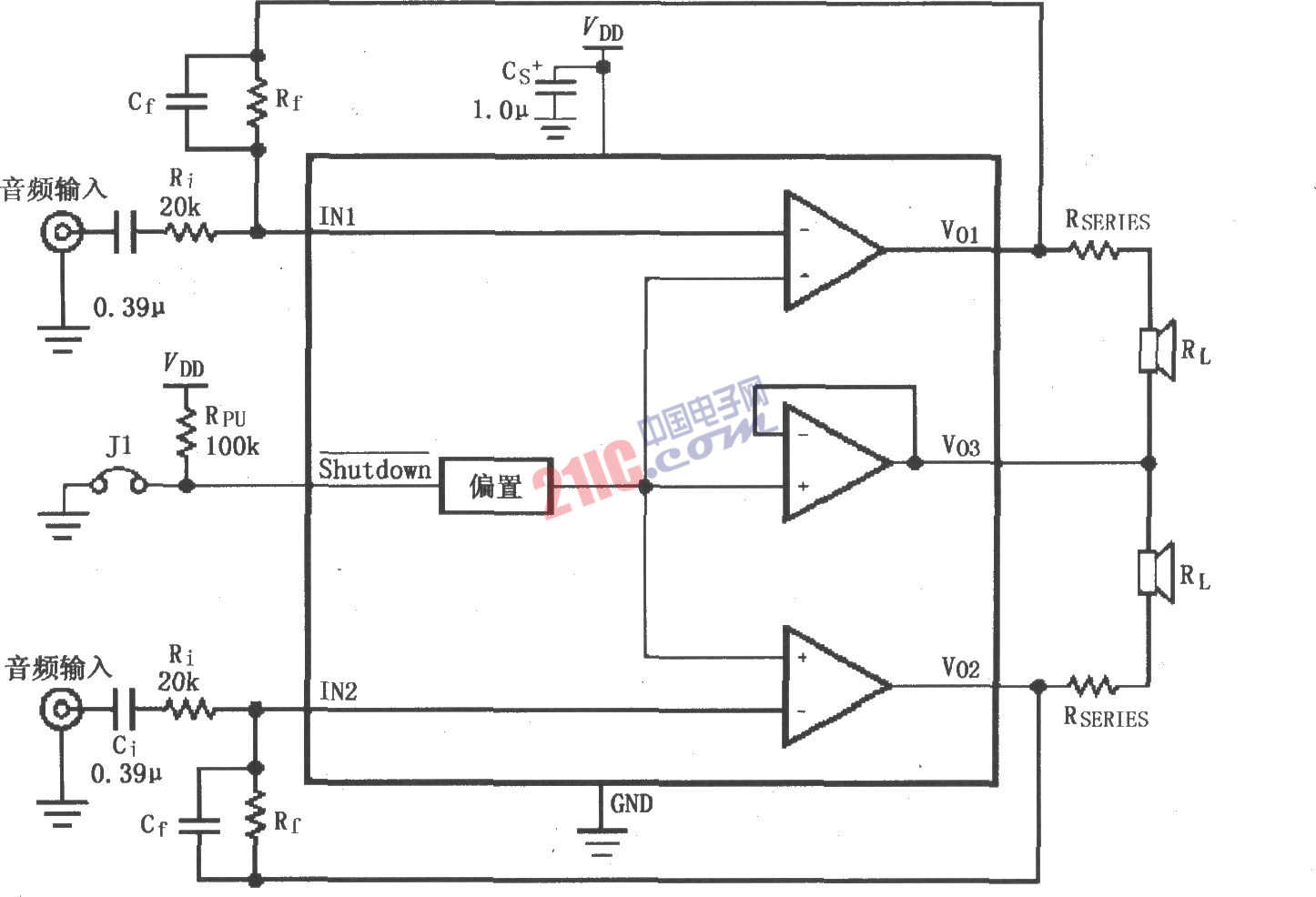

如圖所示為LM4910的最小輸出噪聲／降低輸出功率電路。減小輸出噪聲的措施主要有：在輸出端與負載之間串聯(lián)一個電阻Rseries，使輸出噪聲得以衰減，以達到減小噪聲的目的；在反饋電阻Rf兩端并聯(lián)高頻旁路電容Cf，用于抑制高頻噪聲。J1為短接跳線，當J1短接跳線接地時，放大器處于關(guān)斷模式，功耗降至最低；當J1短接跳線斷開(VDD高電平)時，放大器處于工作模式，其功耗PDMAX=4VDD2／π2RL。
