[導讀] 如圖所示為精密復合緩沖器電路。電路中的前級由精密運放LM11組成電壓跟隨器，后級的并聯部分采用通用雙運放MC1458(或MC1558雙運放)。輸入信號通過10kΩ的R1加到前級的同相輸入端(引腳3)，其引腳8外接330pF的補償電容

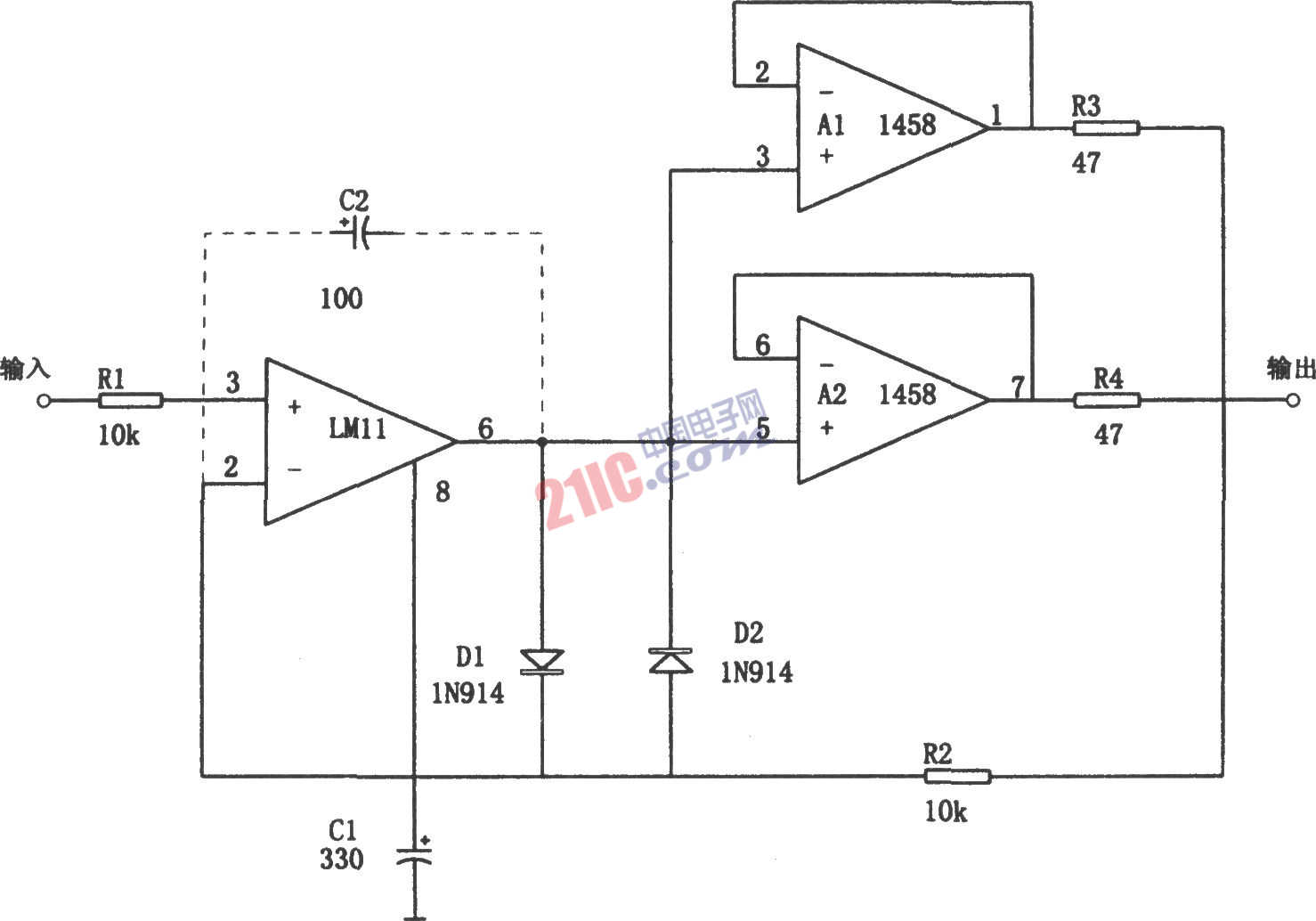

如圖所示為精密復合緩沖器電路。電路中的前級由精密運放LM11組成電壓跟隨器，后級的并聯部分采用通用雙運放MC1458(或MC1558雙運放)。輸入信號通過10kΩ的R1加到前級的同相輸入端(引腳3)，其引腳8外接330pF的補償電容C1，以實現過補償，其目的是提高輸出并聯緩沖級的帶寬和壓擺率，有時在前級的輸出端(引腳6)和反相輸入端(引腳2)之間外接100pF的電容C2，用以提高電路的穩定性。前級的輸出端和反相輸入端之間外接兩個二極管D1和D2(型號為1N914)，其作用是對LM11過驅動時進行鉗位，用以減小阻塞傾向，并可使恢復時間減到最小。適合于作為輸入級的其他運放可選用的能夠過補償?shù)钠骷邕\放308、312等。
圖中，后級A1、A2選用雙運放MC1458(或MC1558、RC1458、RM1558等)，組成并聯緩沖級，其電路形式均為電壓跟隨器，其輸出端(引腳l或7)與反相輸入端(引腳2或6)直接用導線相連(對于8腳運放而言)。后級的A1和A2的輸出端均外接47Ω的電阻(R3或R4)，其作用是將其輸出電壓變換為相應的負載電流。在電路的總輸出端與前級LM11的反相輸入端之間外接10kΩ的電阻R2，該電阻引入深度電壓串聯負反饋，使運放工作于線性狀態。

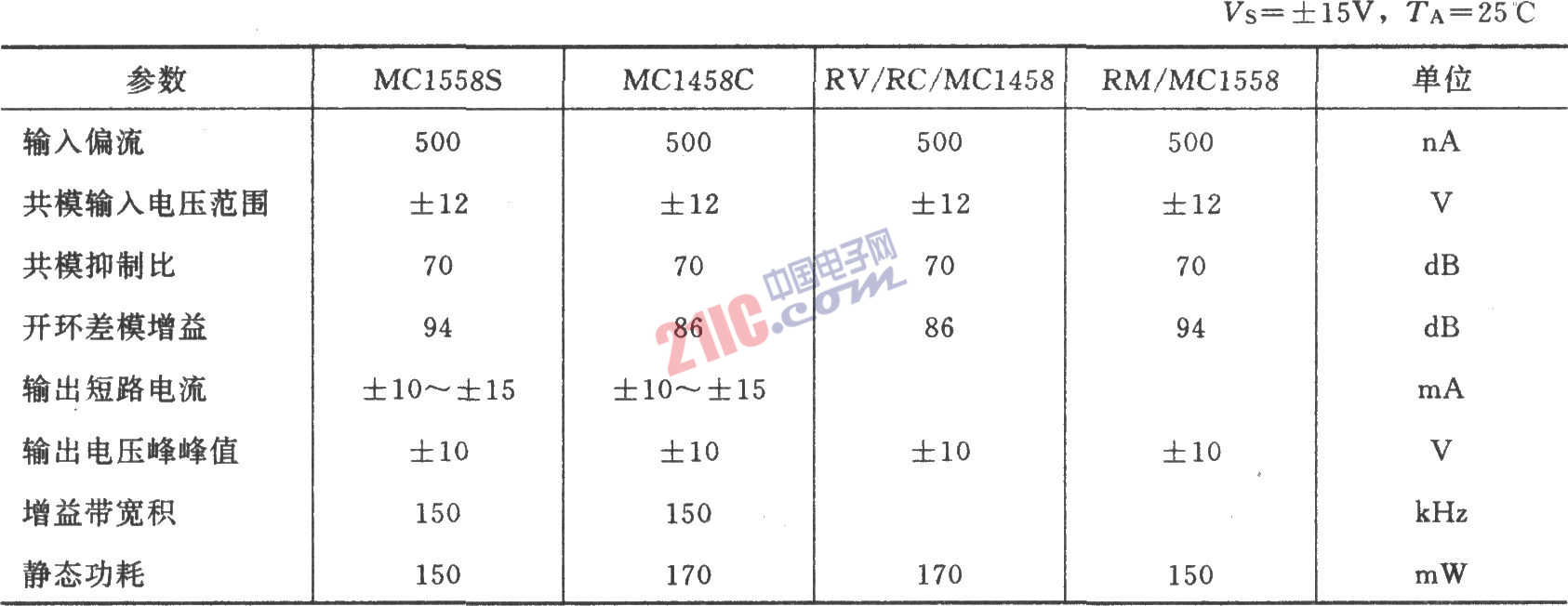

雙運放1458(1558)的主要參數(典型值)：
