多功能定時呼叫器(555、CW4300)

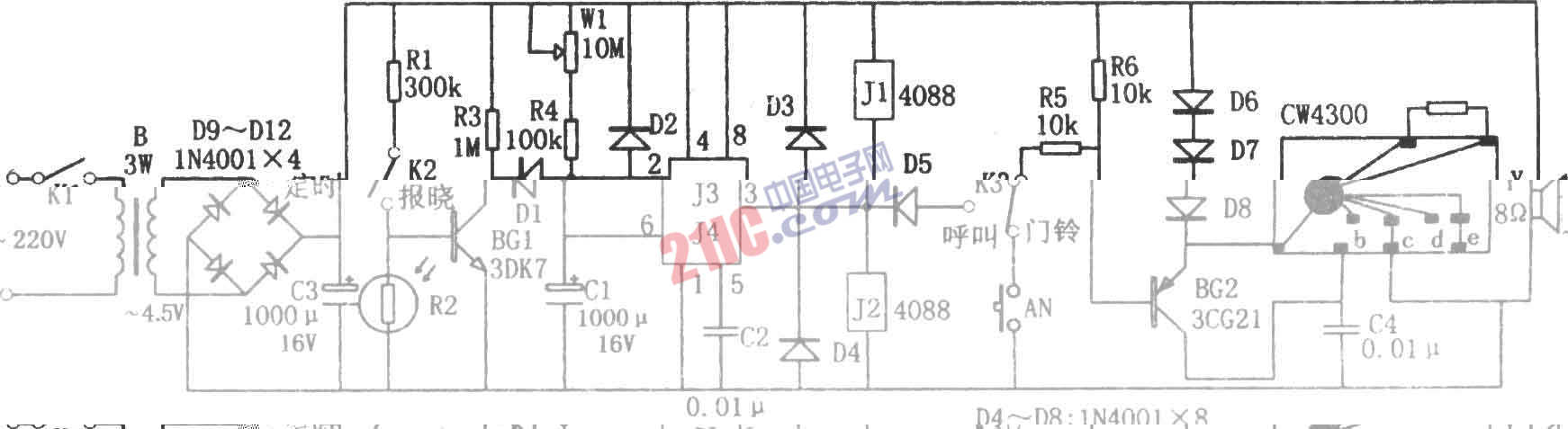

如圖所示為多功能定時呼叫電路。該電路由降壓整流電路、單穩延時電路、音樂集成電路、繼電器控制電路、揚聲器等組成。其中降壓整流電路為整個電路提供直流電壓。本電路將開關K2、K3置于不同位置，則可實現不同功能。
將K3置于“門鈴”位置。按下按鈕AN，可使音樂集成電路放出1首樂曲信號，驅動揚聲器發出樂曲音響。實現“門鈴”功能。
將K3置于“呼叫”位置，K2置于“報曉”位置，則天亮后，因光敏電阻RG受光照呈低阻，使BG1截止，C。1過R1、W1進行充電，當充到使⑥腳電位達到2/3VDD時，555發生復位，③腳輸出的低電平使J1吸合，J2釋放，同時觸發音響電路工作，發出報曉聲響，實現“報曉”功能。從天亮到報曉時間間隔可通過調節W1來改變，即通過改變充電電路的時間常數來實現“延時報曉”。
將K3置于“呼叫”、K2置于“定時”位置，則此時BG1截止。當開機后，C1通過W1、R4進行充電，其充電時間td=1.1(Rw1+R4)C1，即定時時間，圖示參數對應的約為150分鐘。定時時間到，555 3腳轉為低電平，使J1吸合，J2釋放，切斷設備的電源，從而實現“定時開、關機”功能。
