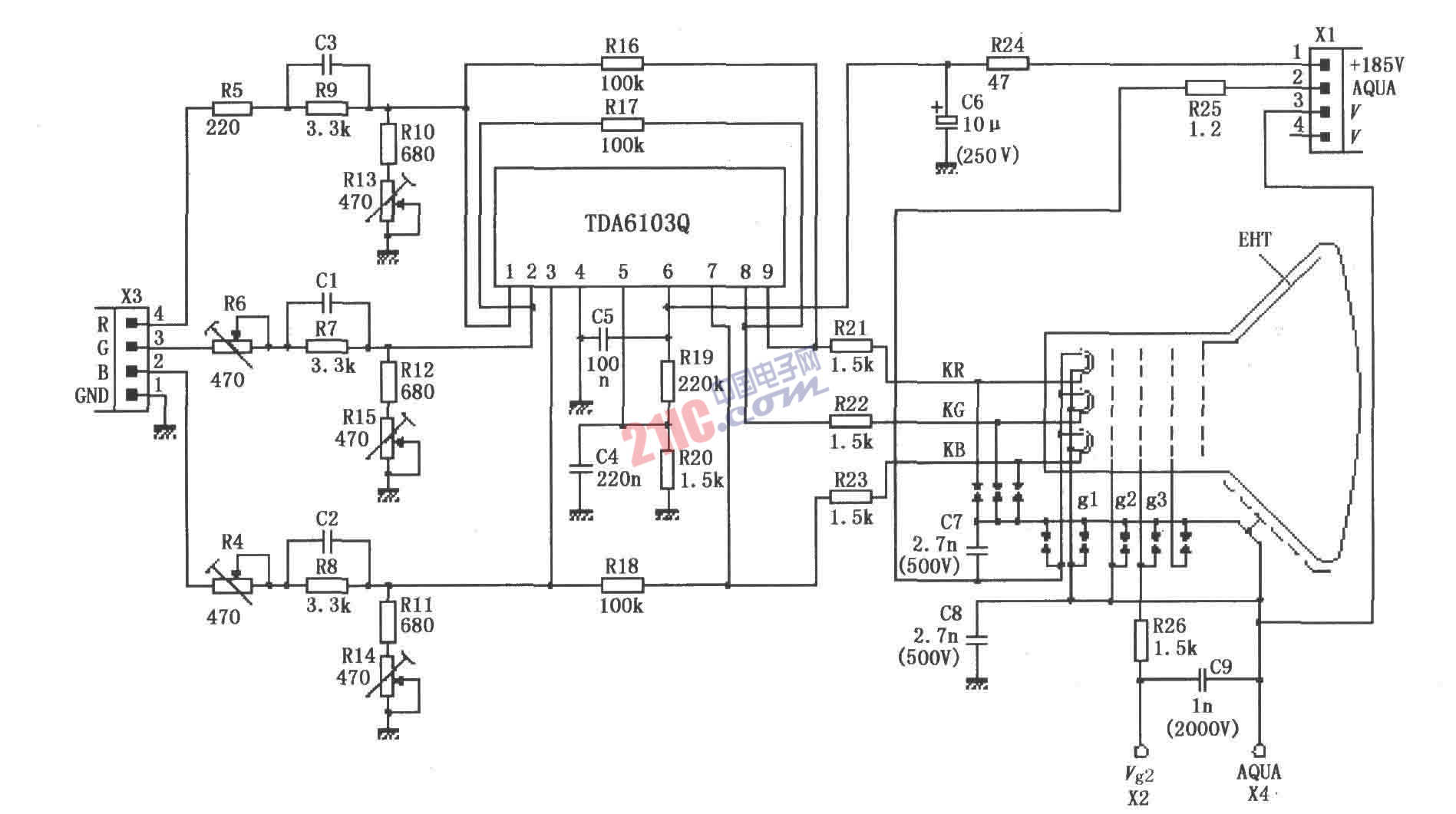

如圖所示為由TDA6103Q與彩色顯像管構成的實際應用電路。R、G、B輸入信號由插座X3輸入,經過由電阻與電容組成的輸入網絡進入TDA6103Q的1、2、3腳,放大后的信號分別從9、8、7腳輸出,經過R21、R22、R23加到彩色顯像管的三個陰極KR、KG、KB,陰極發射電子產生圖像。TDA6103Q的供電電壓由插座X1的1腳輸入+185V電壓提供,加到TDA6103Q的6腳。輸入網絡中電位器R13、R6、R15、R4、R14為白平衡調整電位器。彩色顯像管陰極和柵極采用間隙放電的保護形式,來保護TDA6103Q內部輸出放大器不會被電極間放電時產生的高壓擊穿。
