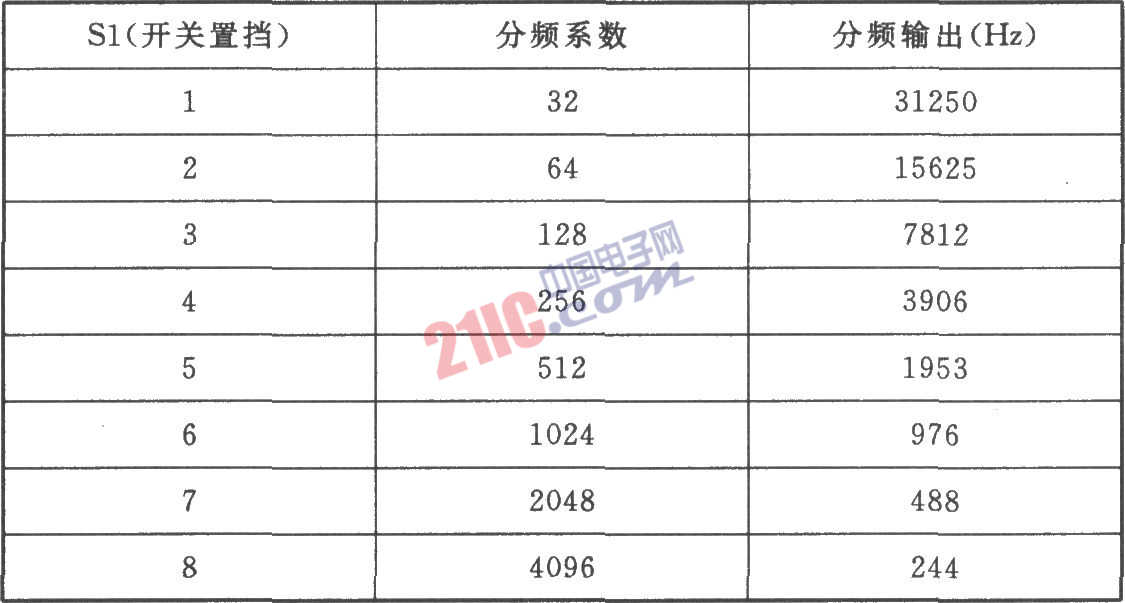

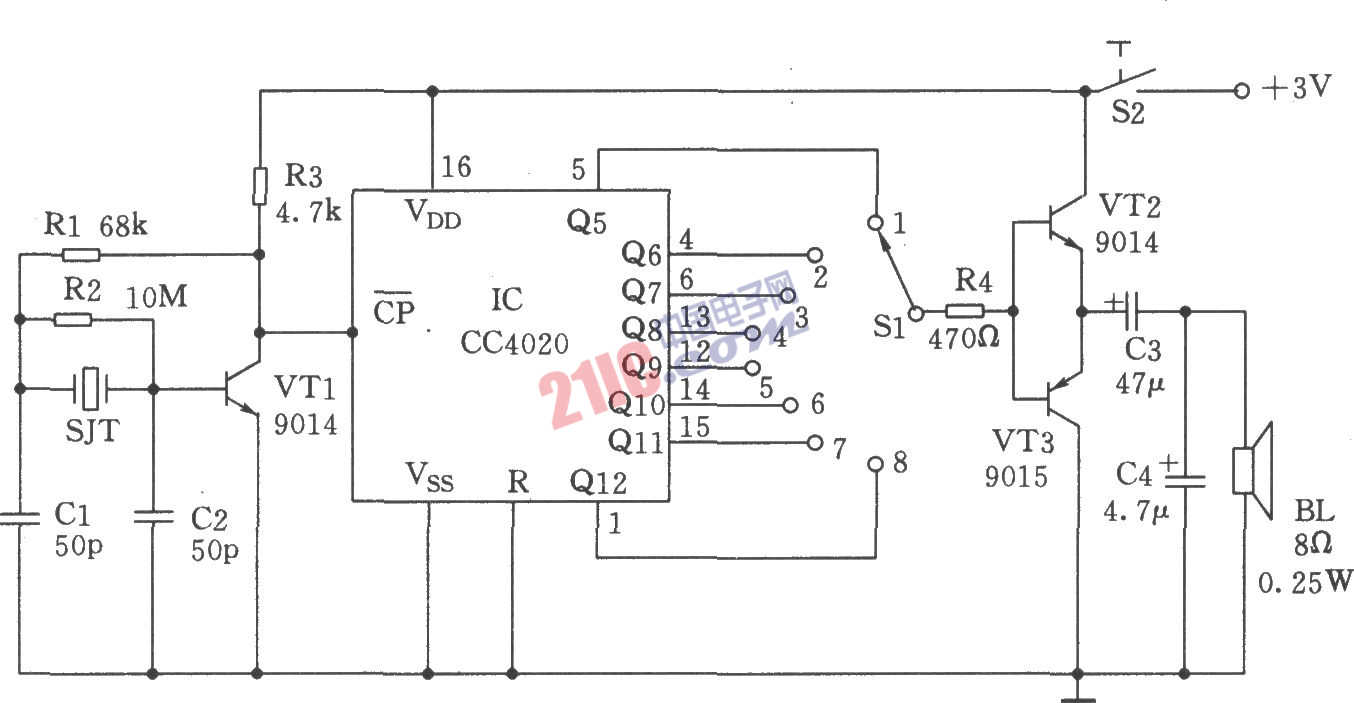

如圖所示為石英晶振與分頻電路。S1與分頻輸出的關系如下表所示：
元器件選擇
IC：CC4020為國產的，也可選用國外型號CD4020或MCl4020等直接換用。三極管VTl、VT2：9014、β=150～250，VT3：9015、β=150～250。VT2和VT3也可選用其它型號的三極管，但必須同為鍺管和硅管，并盡可能參數一致。石英晶體SJT：型號為ZWB-1MHz。開關S1(波段開關)：KZX-1-1D-9W。S2：KNX（1×1）。電阻標稱功率均采用1/8W金屬膜電阻。其他元器件參數值如圖所示，無特殊要求。
