[導讀]如圖所示為便攜式缺氧監控電路。該電路由氧傳感器OS-12、直流放大器IC1、A/D變換器IC4、液晶顯示器F2100-34PI、電壓比較器IC2、正負電源變換器IC。等組成。OS-12為伽伐尼電池式氧傳感器,檢測空氣中的氧氣可輸出約5

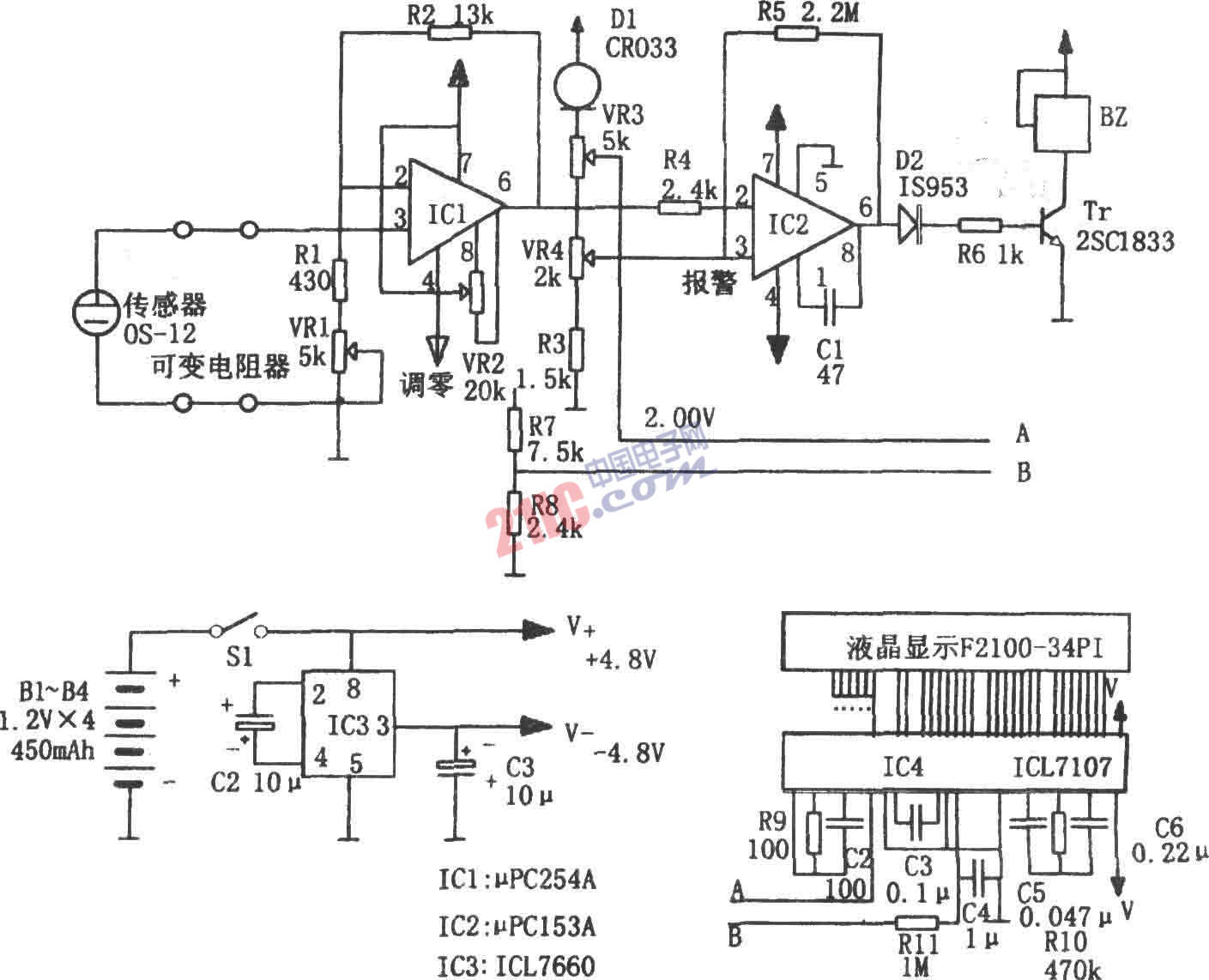

如圖所示為便攜式缺氧監控電路。該電路由氧傳感器OS-12、直流放大器IC1、A/D變換器IC4、液晶顯示器F2100-34PI、電壓比較器IC2、正負電源變換器IC。等組成。OS-12為伽伐尼電池式氧傳感器,檢測空氣中的氧氣可輸出約50mV的信號,且其在0~100%的氧濃度范圍內有線性輸出,它的輸出-輸入A/D變換器能很精確地用數字顯示出氧濃度。 IC1是直流放大器,可將傳感器的輸出信號放大8倍。放大后的信號經IC4(ICL7107型)A/D變換后直接驅動液晶顯示器F2100?34PI,用數字顯示氧濃度。ICL7107是3.5位單片A/D變換器,當和LED顯示器組合使用時,消耗電流可降到1mA左右。D1是恒流二極管,以作A/D變換器的基準電壓。CR033是利用場效應管恒電流特性的元件,若提供330μA電流,其溫度系數接近于零。電壓比較器IC2的基準電壓從D1獲得,用于檢測18%以下氧的濃度,氧濃度低則報警。IC3是從正電源到負電源的變換器,自身漏電流很小。電源使用4只450mA的NiCd電池,可連續使用l00h。該電路可以監控地下坑道和洞穴底部等工作場合的氧濃度,以防止缺氧發生事故。
