光電自動控制器，是?種快速動作的光控裝置．用于自動開機、自動停饑、門動保護、自功計數、自動報警等方面、適用于機械儀表、冶金、紡織、造紙等生產環節。

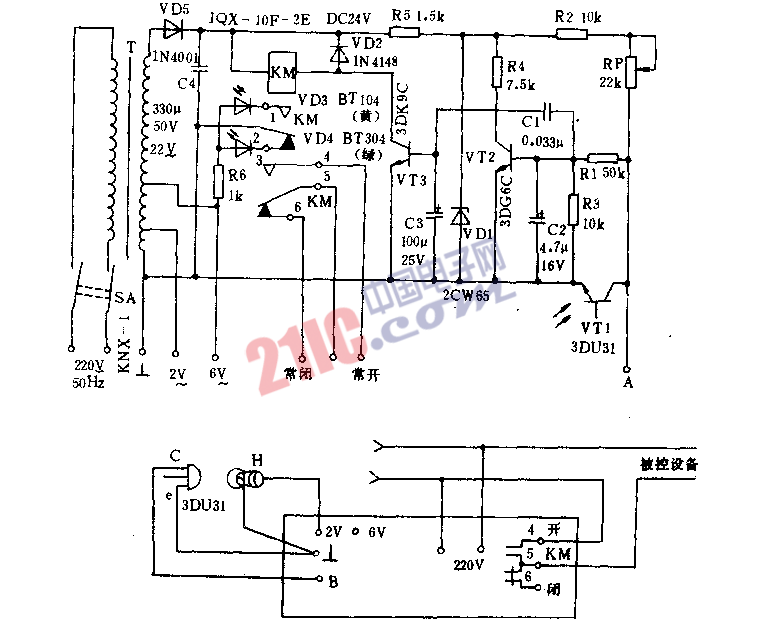

工作原理如圖所示。220V交流通過T降壓，次級變?yōu)?2V。由VD5、C4整流濾波、VDl，穩壓后給VT2提供一個穩定的電壓。光電二極管VT1元光線照射時經商阻，使vT2基極鍵位升高，VT2進入飽和狀態，VT3基根電位下降則vT3截止．繼電器KM不動作，2?3、5-6觸點閉合，發光二極管VT4顯示綠色指示。VT1見光后．其阻抗變小，VT2的基極電流亦減小。VT2將退出飽和趨近放大狀態，則vT3基松電位上升，VT3導通，KM動作，觸點1?2閉合．VD3顯水黃色指示，常開觸點4?5閉合。其中。VD2為保護二極管。電容C2、C3濾悼臨界狀態下的干擾脈沖使VT2、VT3轉換平穩、電路工作穩定c1為電壓負反饋電容器。
