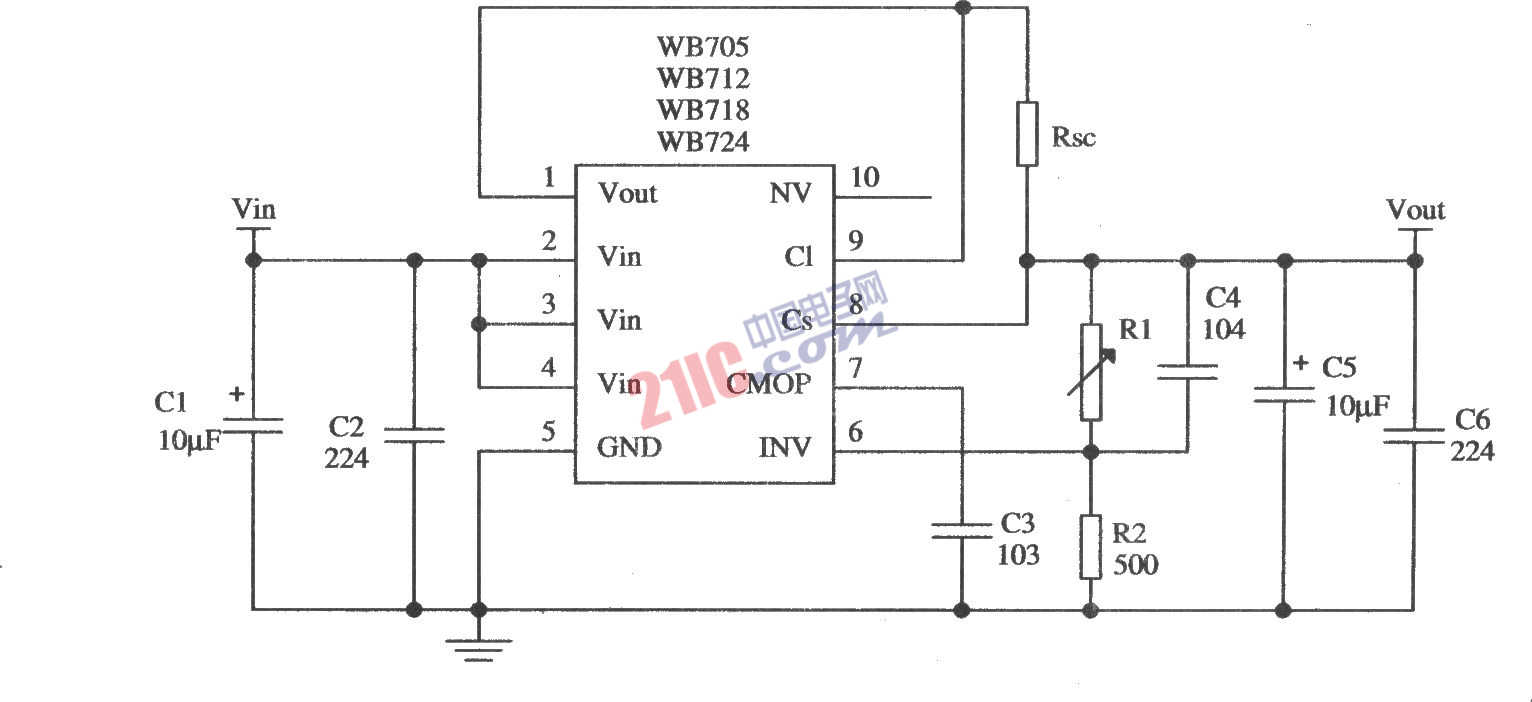

如圖所示電路是用WB705多端可調正集成穩壓器組成的輸出電壓為5 V、輸出電流為l.5 A的限流型保護電路的應用電路。這個電路的最大輸入電壓為16.8 V,最小輸入電壓為l2.1 V。Cl和C2是濾波電容,可根據電流的大小選擇電容的容量。負載電流越大,要求的電容容量越大,以減少穩壓器輸入端的脈動分量。C3是補償電容,起防止振蕩作用。如電路不振蕩,C3可盡量用得小些,因?yàn)镃3通過7腳與穩壓器內部放大器相接,若太大會影響放大倍數。C4能把輸出電壓的變化量ΔVout直接耦合到穩壓器內部取樣端6腳,以提高紋波抑制比。C5和C6是輸出濾波電容。Rl和R2是取樣電阻,它們符合下式: 。式中,Vref是穩壓器基準電壓,其值為3.4 V。由于Vref有一定的離散性,故選用Rl時可比計算值略大一些。Rsc是限流電阻,它的阻值符合下
,式中:Vbe是穩壓器內部保護管的be結開始導通的閾值電壓;ILmax為最大負載電流,按比正常工作電流Iout大20%~40%計算,如不增大20%~40%,當達到需要的工作電流時,穩壓器即被限流。
