RF2162 900MHz線性放大器引腳
[導讀]RF2162是大功率、高效率線性放大器IC，應用在3V手持式系統，采用先進的砷化鎵異質結雙極型晶體管(HBT)處理，設計用于雙模式3V CDMA／AMPS手持?jǐn)?shù)字式蜂窩系統設備的末級線性RF放大、擴頻系統和其他工作頻率為800～960

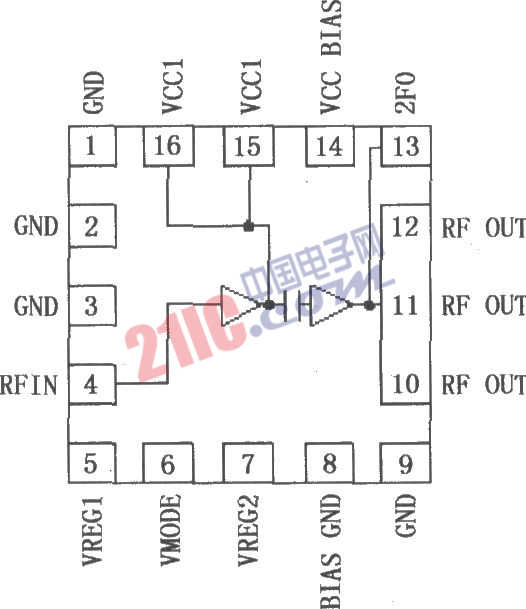

RF2162是大功率、高效率線性放大器IC，應用在3V手持式系統，采用先進的砷化鎵異質結雙極型晶體管(HBT)處理，設計用于雙模式3V CDMA／AMPS手持?jǐn)?shù)字式蜂窩系統設備的末級線性RF放大、擴頻系統和其他工作頻率為800～960MHz的應用。RF2162有一個模擬偏置控制電壓去產生最大效率，器件本身包含50Ω輸入和輸出，很容易匹配以獲得最佳的功率、效率和線性特性。RF2162采用緊湊的16腳無引線封裝，其引腳排列如圖所示。

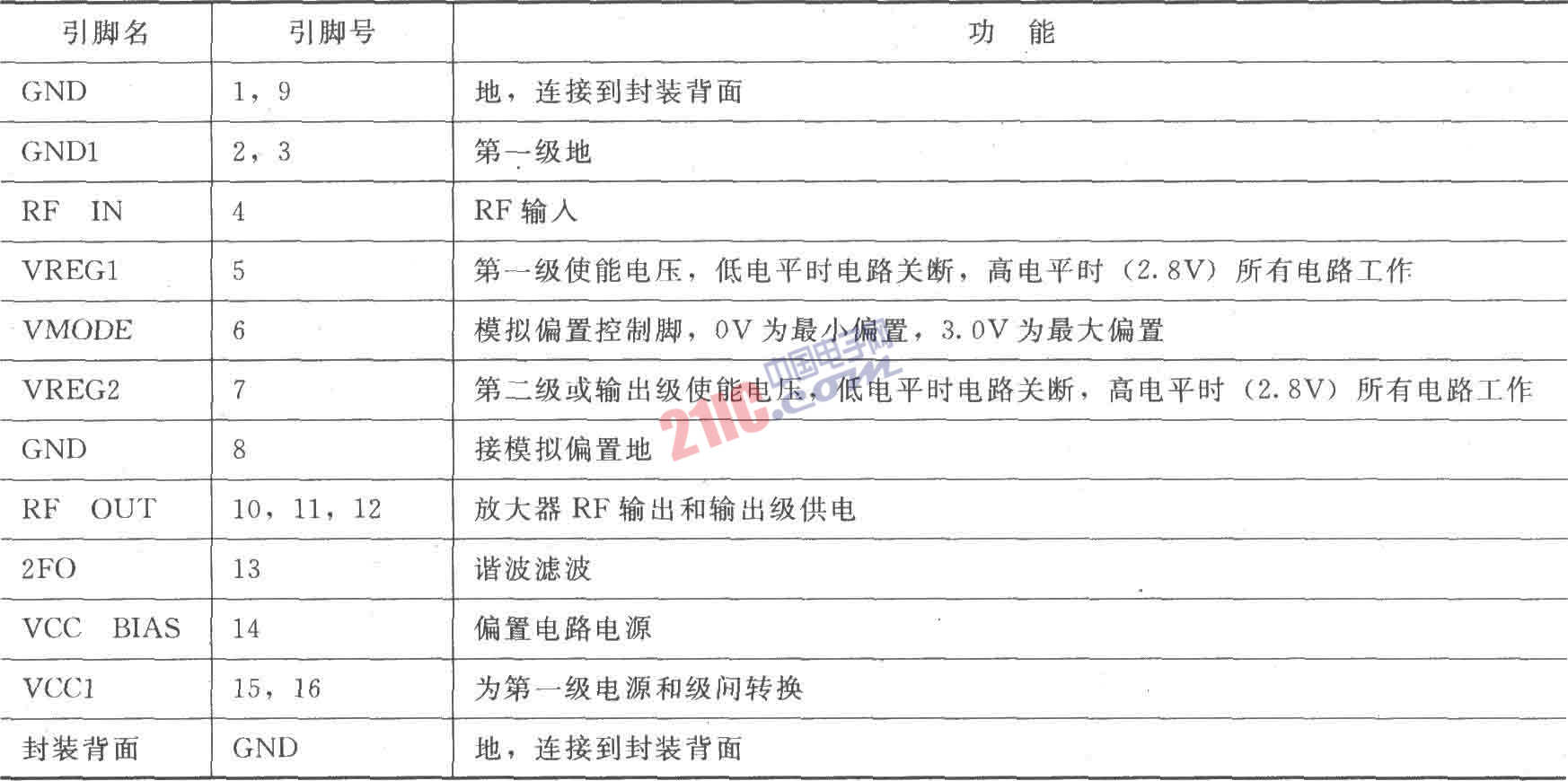

各引腳功能：
