567調頻解調器

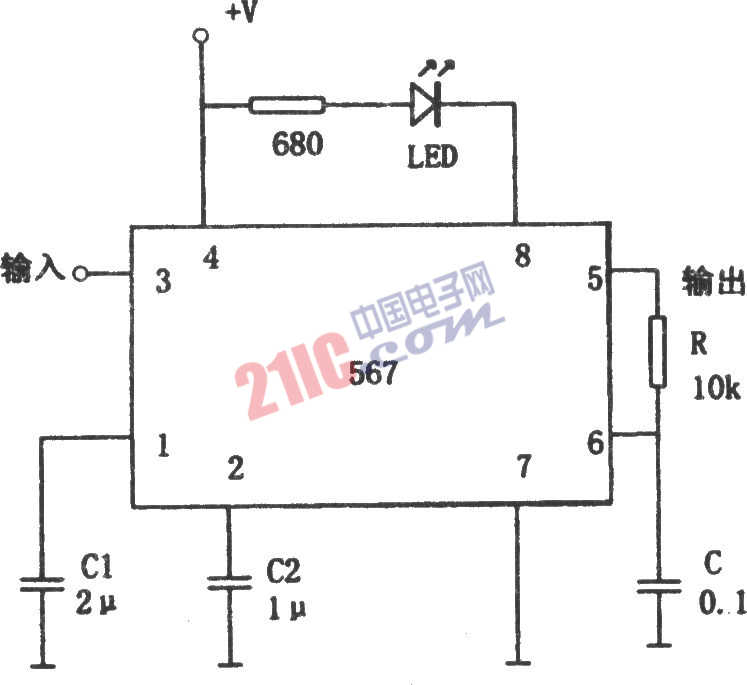

[導讀]圖所示為567調頻解調電路。圖中，調頻信號從3腳輸入，解調后的信號從5腳輸出。電路所能解調的調頻信號中心頻率為： fo=1.1/RC 圖中，C1為濾波電容，C2為帶寬調整電容，C2減小時，解調器解調帶寬增大。C2的選擇依據為
圖所示為567調頻解調電路。圖中，調頻信號從3腳輸入，解調后的信號從5腳輸出。電路所能解調的調頻信號中心頻率為：
fo=1.1/RC
圖中，C1為濾波電容，C2為帶寬調整電容，C2減小時，解調器解調帶寬增大。C2的選擇依據為：
一般取C1=C2。
該電路還有解調指示電路。當正確解調時，8腳輸出低電平．接上指示燈后，指示燈發光，也可將其取出，作為控制信號使用。
