當前位置:首頁 > 電路圖 > 光電顯示電路
[導讀]電路如圖所示。通常驅動管需采用耐壓較高的晶體管(圖中驅動管為9013)。當輸出電壓增大時,VT55的偏壓增加,B5中發光二極管的正向電流增大,使光敏管極間電壓減小,調整管be結偏壓降低而內阻增大,使輸出電壓降低;反

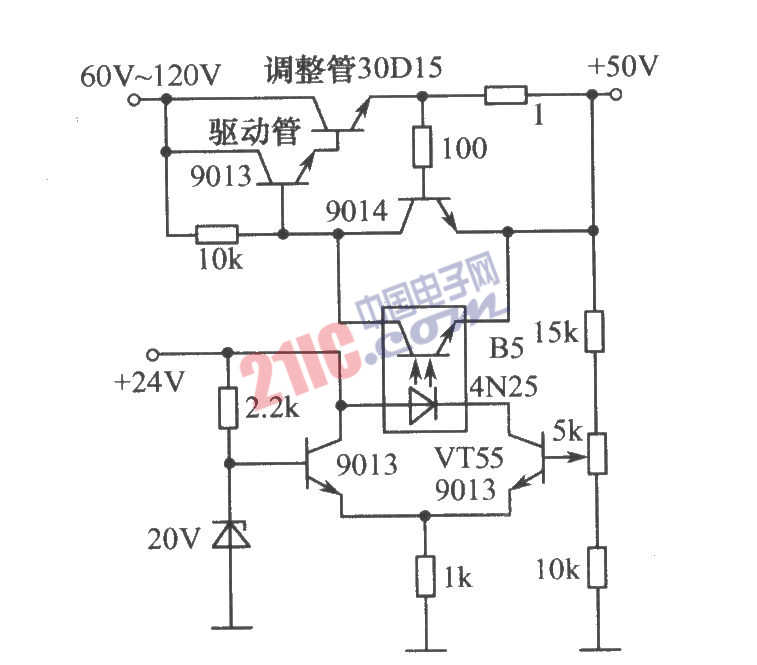

電路如圖所示。通常驅動管需采用耐壓較高的晶體管(圖中驅動管為9013)。當輸出電壓增大時,VT55的偏壓增加,B5中發光二極管的正向電流增大,使光敏管極間電壓減小,調整管be結偏壓降低而內阻增大,使輸出電壓降低;反之,使輸出電壓升高,從而保持輸出電壓的穩定。

 <strong><strong>光電耦合器</strong></strong>組成的<strong><strong>高壓</strong></strong>穩壓<strong><strong>電路圖</strong></strong>
