視頻監視器電路
[導讀]該監視器無線遙控電路部分采用T2078接收組件，并配以100m四鍵發射手機。遙控手機有四個按鍵，按一下A鍵時，1號攝像機工作，其視頻信號通過控制電路、電纜等送顯示器顯示1號監視點情況；按一下B鍵時，2號攝像機工作，
該監視器無線遙控電路部分采用T2078接收組件，并配以100m四鍵發射手機。遙控手機有四個按鍵，按一下A鍵時，1號攝像機工作，其視頻信號通過控制電路、電纜等送顯示器顯示1號監視點情況；按一下B鍵時，2號攝像機工作，并在顯示器上顯示2號監視點情況；按一下C鍵時，1號、2號攝像機同時工作，兩路視頻信號在視頻控制電路的開關作用下分時送達顯示器，交替(每路8s)顯示1號、2號監視點情況；按一下D鍵時，攝像機停止工作。顯示器工作與否直接由視頻信號控制，即：無視頻信號輸入時，顯示器不加電，有視頻信號輸入時，顯示器電源自動接通，這樣既可省電，又能延長顯示器工作壽命。整機由電源、攝像控制、顯示控制、視頻控制及信號補償四部分電路組成。

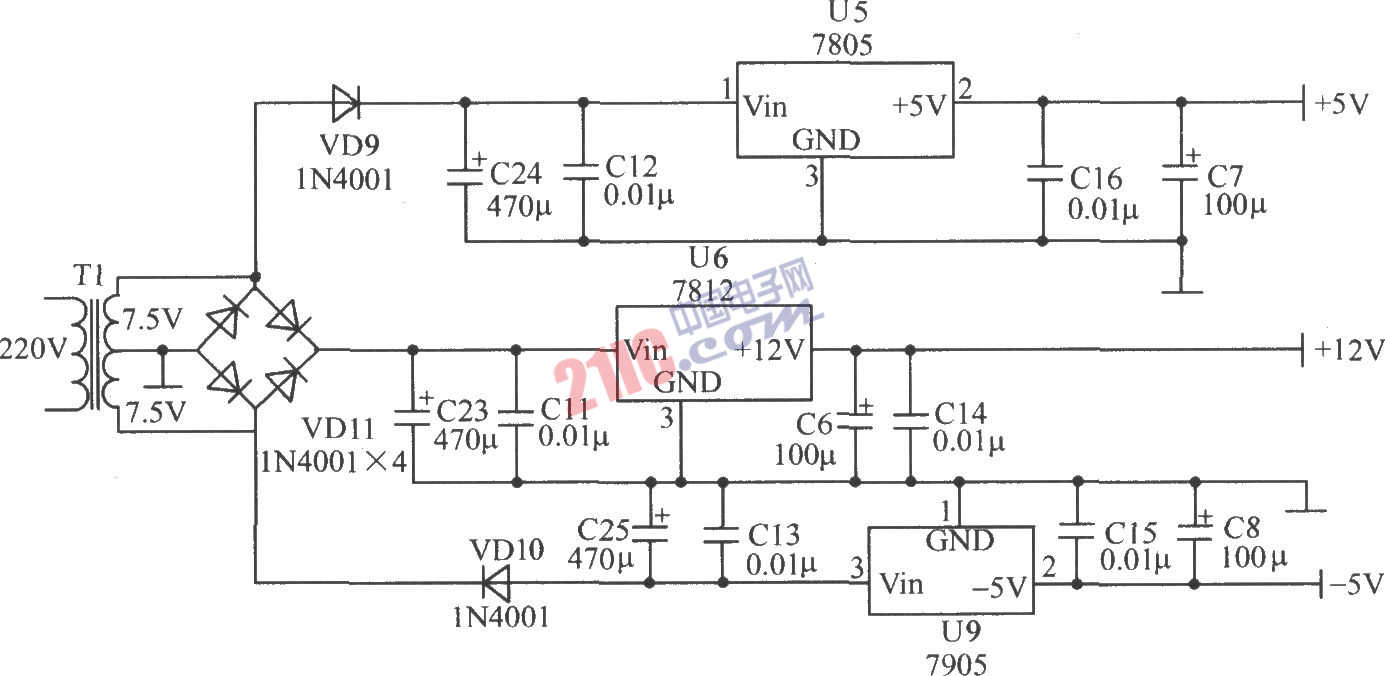

(1)電源

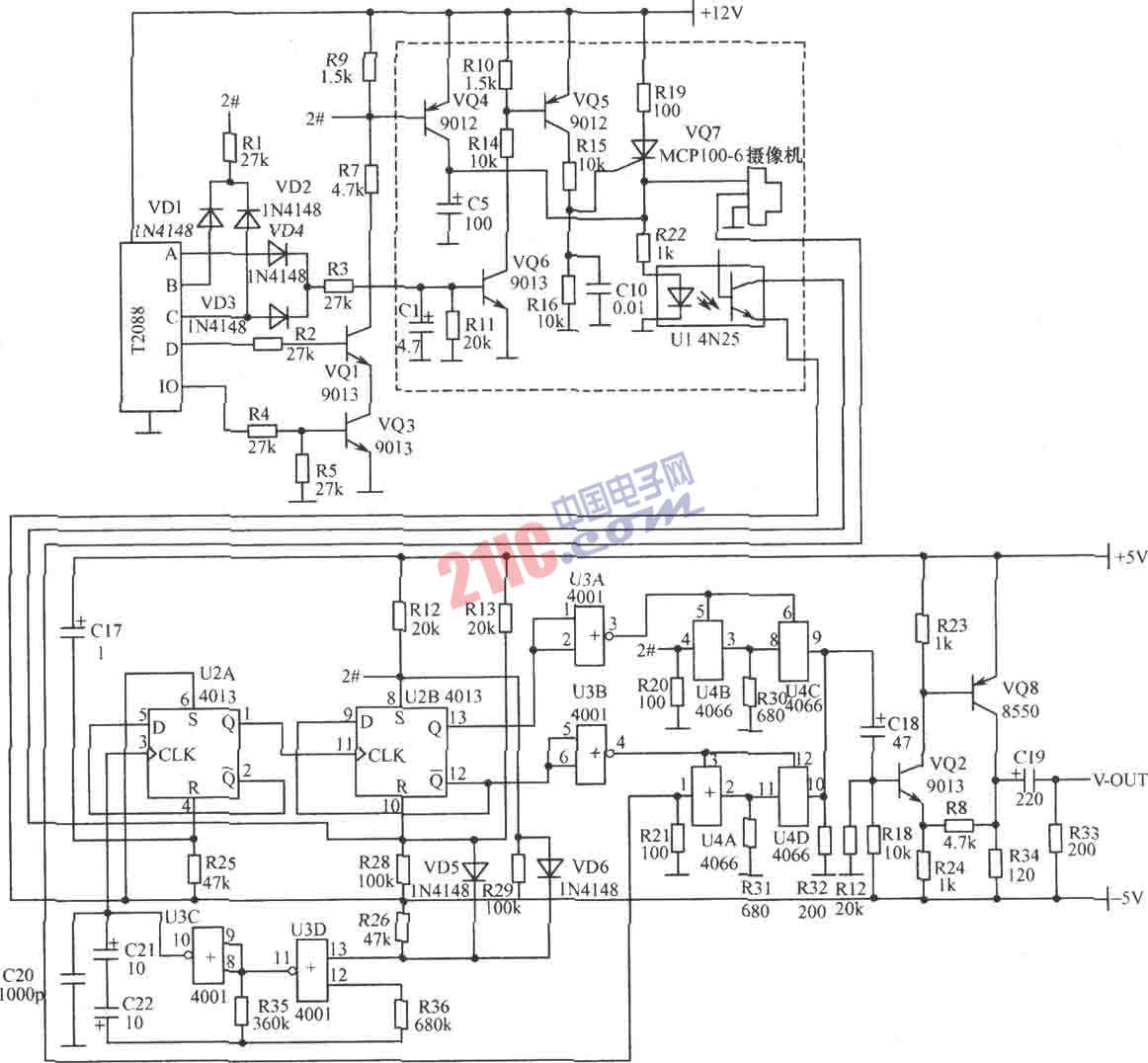

(2)攝像、視頻控制及信號補償電路

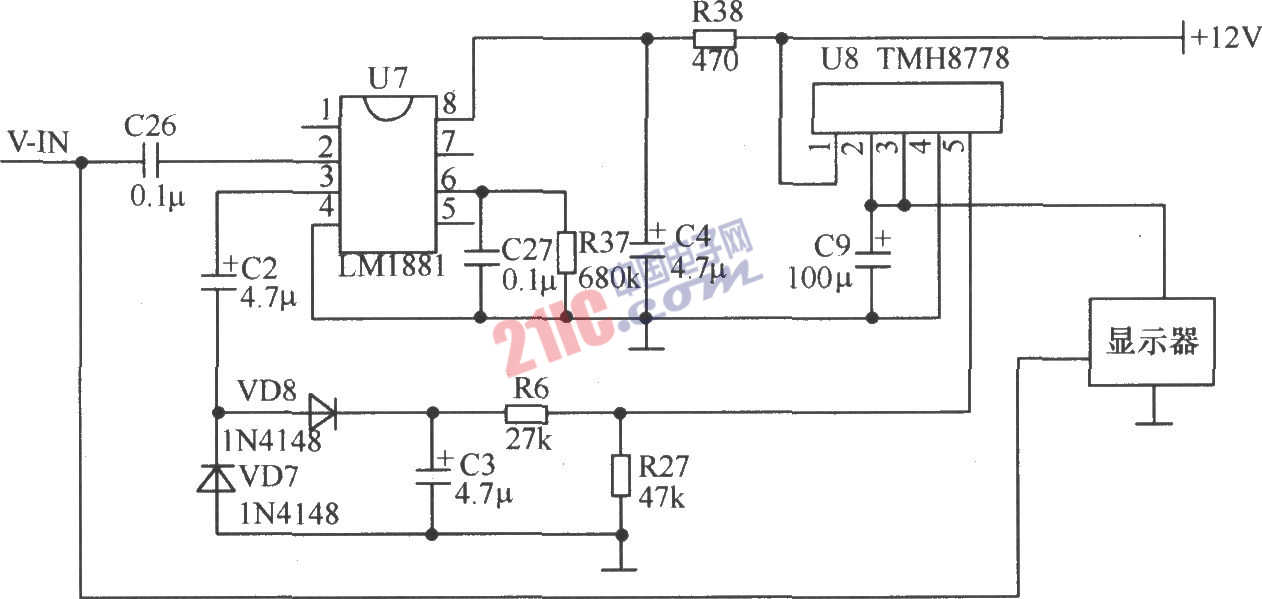

(3)顯示控制電路
