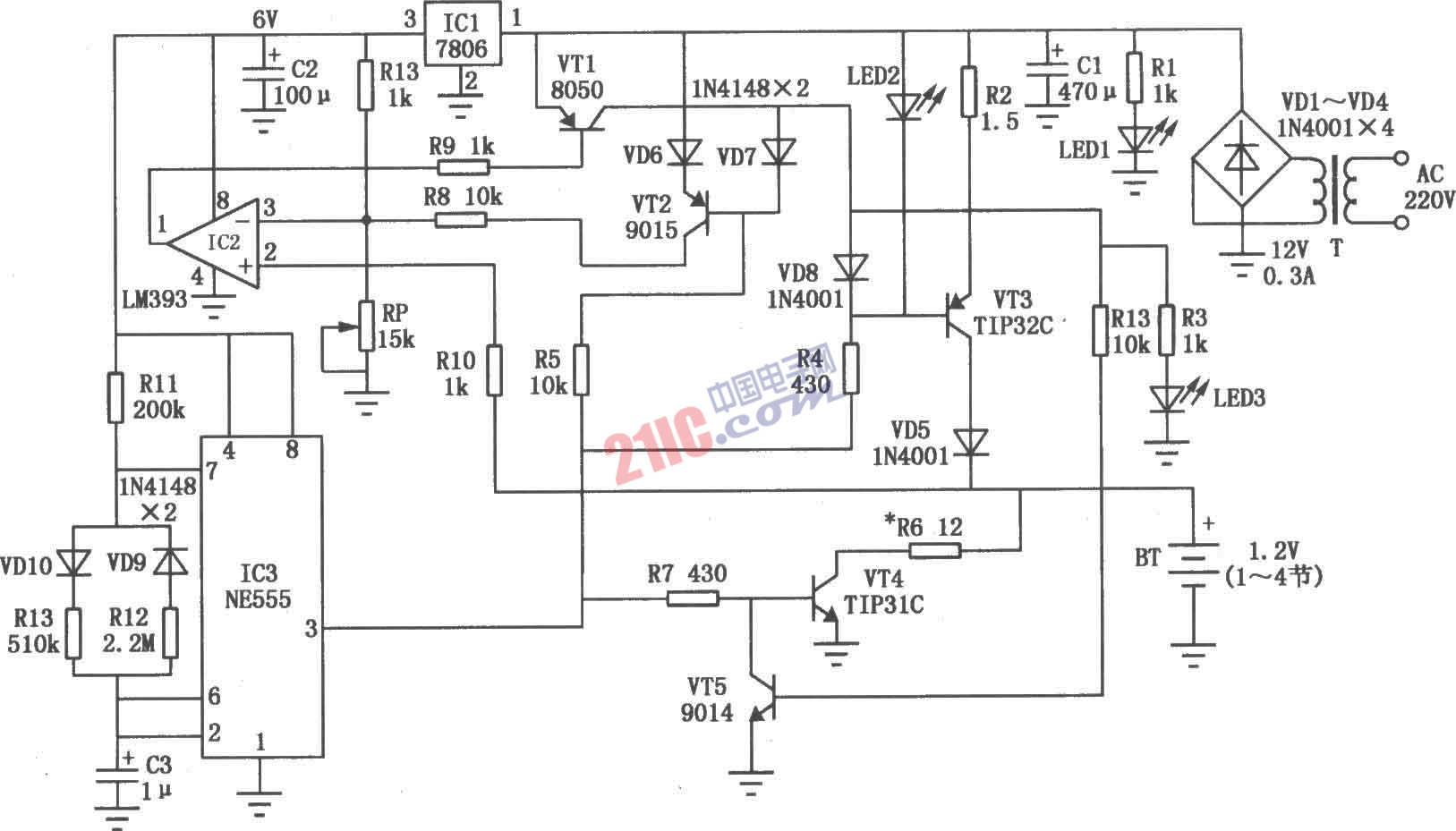

LM393構成的高性價比鎳鎘電池充電器如圖所示，它具有以下特點：
(1)恒流充電穿插大電流放電，恒流充電電流約300mA，放電電流隨著電池電壓的升高而加大，電池接近充滿時放電電流達400mA。充電1.5秒、放電0.5秒，間隔進行。大電流充電結束后，約有5mA涓流充電。
(2)電池電壓的檢測是在放電時進行的，因為充電時的電壓總是高于放電時的電壓，如在充電時檢測與電池實際工作狀態有誤差，在放電時檢測更可反映出電池的容量。
(3)充電電池可以是1至4節，對于500mAh鎳鎘電池，充電時間約2小時，能滿足一般需要。
