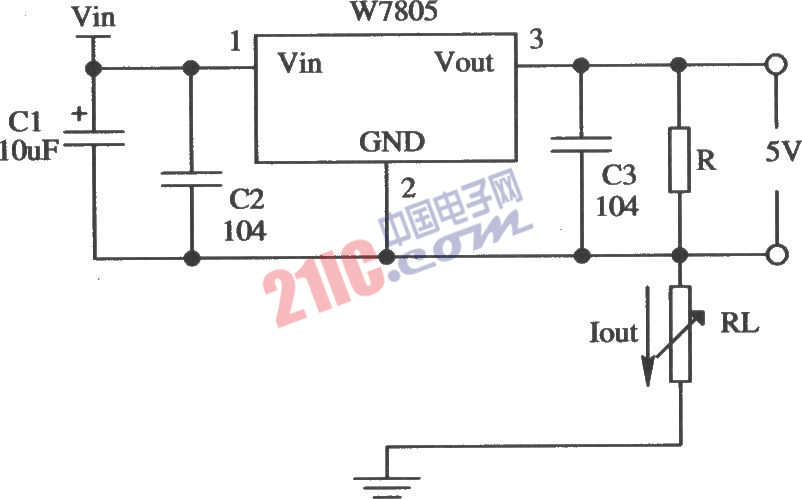

如圖所示的電路是用W7805正集成穩壓器組成的恒流源應用電路。圖示電路中正集成穩壓器W7805工作在懸浮狀態。在其輸出端和公共端之間接入一個電阻,形成一固定電流,讓此電流流過負載RL后,再回到電源。選擇W7805輸出電壓低的穩壓器,主要是為了提高效率。調節R的大小,可以改變恒流源的值(當然不能超過該穩壓器的最大輸出電流)。輸出電流符合下式:
式中,Id為穩壓器靜態電流,小于10 mA。當R較小即輸出電流較大時,可以忽略Id,但Iout不能太小,否則Id的變化將影響Iout恒流的精度。當負載RL變化時,穩壓器W7805用改變自身的壓差來維持通過負載的電流不變。
