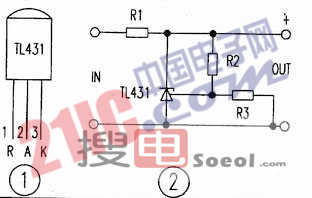

精密電壓基準IC TL431是T0?92封裝如圖1所示。其性能是輸出壓連續可調達36V,工作電流范圍寬達0.1。100mA,動態電阻典型值為0.22歐,輸出雜波低。圖2是TL431的典型應用,其中③、②腳兩端輸出電壓V=2.5(R2十R3)V/R3。如果改變R2的阻值大小,就可以改變輸出基準電壓大小。圖3是利用它作電壓基準和驅動外加場效應管K790作調整管構成的輸出電流大(約6A)、電路簡單、安全的穩壓電源。
工作原理

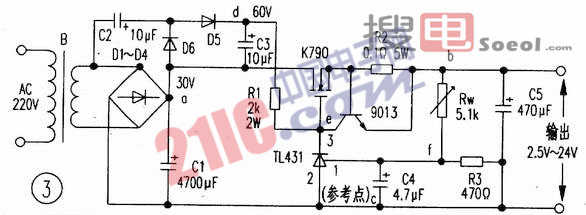

如圖3所示,220v電壓經變壓器B降壓、D1-D4整流、C1濾波。此外D5、D6、C2、C3組成倍壓電路(使得Vdc=60V),Rw、R3組成分壓電路,T1431、R1組成取樣放大電路,9013、R2組成限流保護電路,場效應管K790作調整管(可直接并聯使用)以及C5是輸出濾波器電路等。穩壓過程是:當輸出電壓降低時,f點電位降低,經T1431內部放大使e點電壓增高,經K790調整后,b點電位升高;反之,當輸出電壓增高時,f點電位升高,e點電位降低,經K790調整后,b點電位降低。從而使輸出電壓穩定。當輸出電流大于6A時,三極管9013處于截止,使輸出電流被限制在6A以內,從而達到限流的目的。本電路除電阻R1選用2W、R2選用5W外,其它元件無特殊要求,其元件參數如圖3所示。
