集成穩壓電源電路圖
[導讀] 這是一種輸出電壓連續可調的集成穩壓電源，輸出電壓在1.25－37V之間連續可調，輸出最大電流可達1.5A。電路簡單，很適宜電子愛好者自制，可用于各種小電器供電。 工作原理 電路原理圖見圖1。LM317輸
這是一種輸出電壓連續可調的集成穩壓電源，輸出電壓在1.25－37V之間連續可調，輸出最大電流可達1.5A。電路簡單，很適宜電子愛好者自制，可用于各種小電器供電。
工作原理

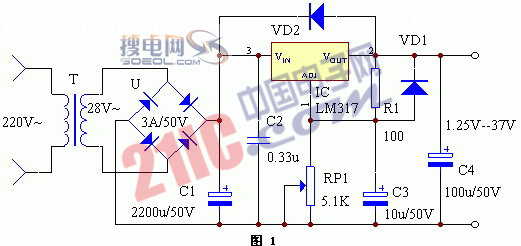

電路原理圖見圖1。LM317輸出電流為1.5A，輸出電壓可在1.25－37V之間連續調節，其輸出電壓由兩只外接電阻R1、RP1決定，輸出端和調整端之間的電壓差為1.25V，這個電壓將產生幾毫安的電流，經R1、RP1到地，在RP1上分得的電壓加到調整端，通過改變RP1就能改變輸出電壓。注意，為了得到穩定的輸出電壓，流經 R1的電流小于3.5mA。LM317在不加散熱器時最大功耗為2W，加上200×200×4mm3散熱板時其最大功耗可達15W。VD1為保護二極管，防止穩壓器輸出端短路而損壞IC，VD2用于防止輸入短路而損壞集成電路。
元器件選擇與制作
元器件清單見下表。
| 編 號 | 名 稱 | 型 號 | 數 量 |
| R1 | 電阻 | 100Ω | 1 |
| RP1 | 可調電阻 | 5.1K | 1 |
| C1 | 電解電容 | 2200u/50V | 1 |
| C2 | 滌綸電容 | 0.33u | 1 |
| C3 | 電解電容 | 10u/50V | 1 |
| C4 | 電解電容 | 100u/50V | 1 |
| VD1、VD2 | 整流二極管 | IN4002 | 2 |
| U | 整流全橋 | 3A/50V | 1 |
| IC | 可調三端穩壓 | LM317 | 1 |
| T | 電源變壓器 | 28V | 1 |
本機焊接完成檢查無誤即可正常使用，無需調試。但焊接時要注意，電容C2應靠近IC的輸入端，C3應靠近IC的輸出端，這樣能更好地抑制紋波。
