[導讀]如圖所示為用MC34063制作的降壓變換電源。MC34063是一種開關型高效DC／DC變換集成電路。它的內部含有具有溫度補償?shù)幕鶞孰妷涸础⒈容^器、具有限電流電路的占空比可控的振蕩器、驅動器和大電流輸出開關管。用它制作的

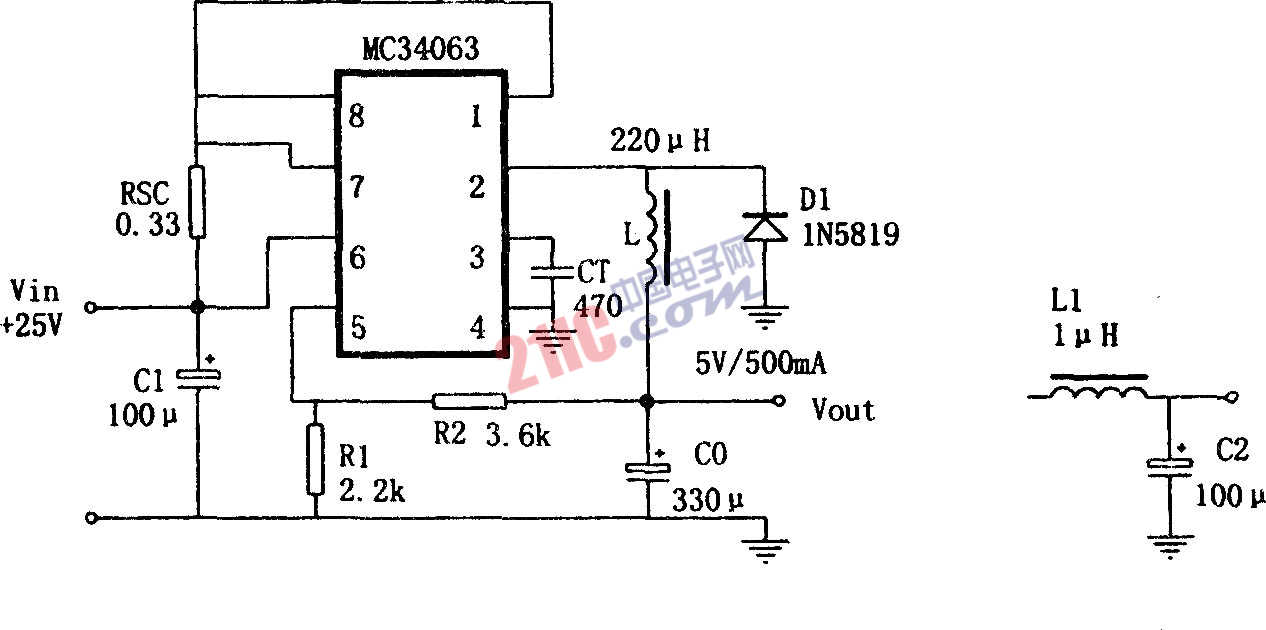

如圖所示為用MC34063制作的降壓變換電源。MC34063是一種開關型高效DC／DC變換集成電路。它的內部含有具有溫度補償?shù)幕鶞孰妷涸?、比較器、具有限電流電路的占空比可控的振蕩器、驅動器和大電流輸出開關管。用它制作的+25／+5V降壓變換電源如圖所示，其特點是：(VIN=25V，Io=500mA時)線性調整率為12mV±0.12％；負載調整率為3mV±0.03％；紋波電壓為120mV。如果加一級濾波器(如圖中所示)輸出紋波降為40mV；變換效率為82％；短路限制電流為1.1A。
