用4線制接法消除引線電阻的影響(鉑熱電阻信號調理器ADT70)
[導讀]遠距離測溫時標準電阻一般距ADT70很近，其引線電阻一般可以忽略不計。但鉑熱電阻的引線可達幾十米甚至上百米，其影響就不容忽視。采用4線制接法可消除引線電阻的影響，具體電路如圖所示。該電路的特點是讓IOUTA與-IN

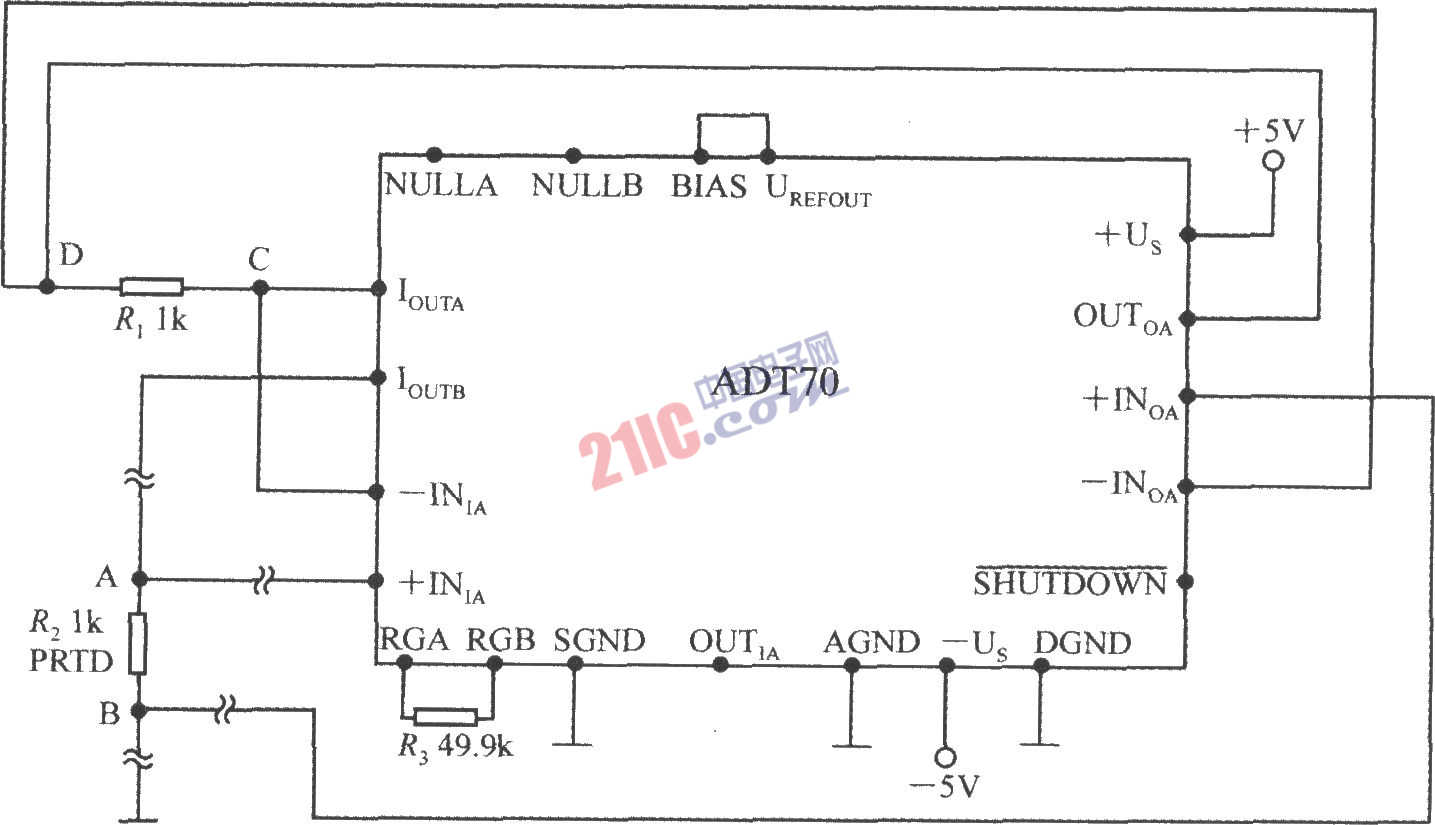

遠距離測溫時標準電阻一般距ADT70很近，其引線電阻一般可以忽略不計。但鉑熱電阻的引線可達幾十米甚至上百米，其影響就不容忽視。采用4線制接法可消除引線電阻的影響，具體電路如圖所示。該電路的特點是讓IOUTA與-INIA、IOUTB與+INIA分開走線，從原先的2線接法變?yōu)?線接法，輸入電路共有4個節點。因節點A和節點C到放大器的輸入引線上沒有電流通過，故R1、R2的引線電阻不會引起測量誤差。
