線性頻率輸出式相對濕度測量電路(濕度傳感器HS1100/1101)

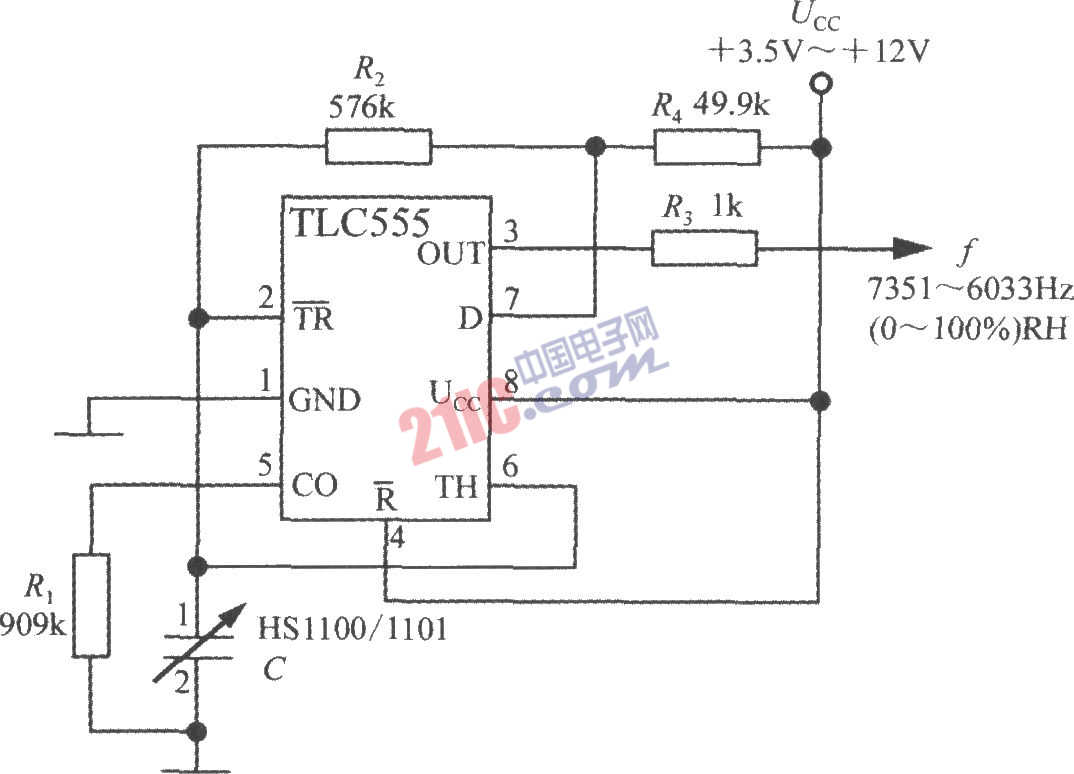

線性頻率輸出式相對濕度測量電路如圖所示，電源電壓范圍是UCC=+3．5～+12V。利用一片CMOS定時器TLC555，配上HS1100／1101和電阻R2、R4構成單穩態電路，將相對濕度轉換成頻率信號。輸出頻率范圍是7351～6033Hz，所對應的相對濕度為0～100％。當RH=55％時，f=6660Hz。輸出頻率信號可送至數字頻率計或單片機系統，測量并顯示出相對濕度值。R3為輸出端的限流電阻，起保護作用。

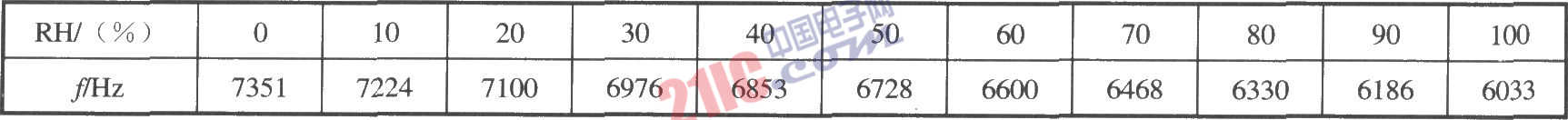

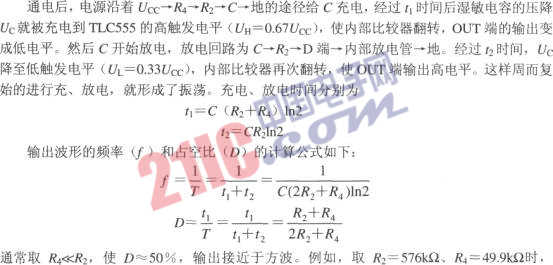

D=52％。當C=C0=181．5pF時，求出f=6668Hz，這與6660Hz(典型值)非常接近。當RH=55％、TA=+25℃時，輸出方波頻率與相對濕度的數據對照見下表。
