基于SMBus總線的智能溫度控制器MAX6641的典型應用電路圖
時間：2008-08-27 22:49:55
關鍵字：
SMBUS
智能溫度控制器
應用電路圖
MBUS總線
手機看文章
掃描二維碼
隨時隨地手機看文章
[導讀]MAX6641的典型應用電路如圖所示。這里是用PWMOUT端來驅動N溝道MOSFET，進而控制風扇轉速的。遠程PN結溫度傳感器可用微處理器(μP)內部測溫三極管的發射結來代替。亦可選用CMPT3906、T3906、KST3906-TF、SMBT3906等型

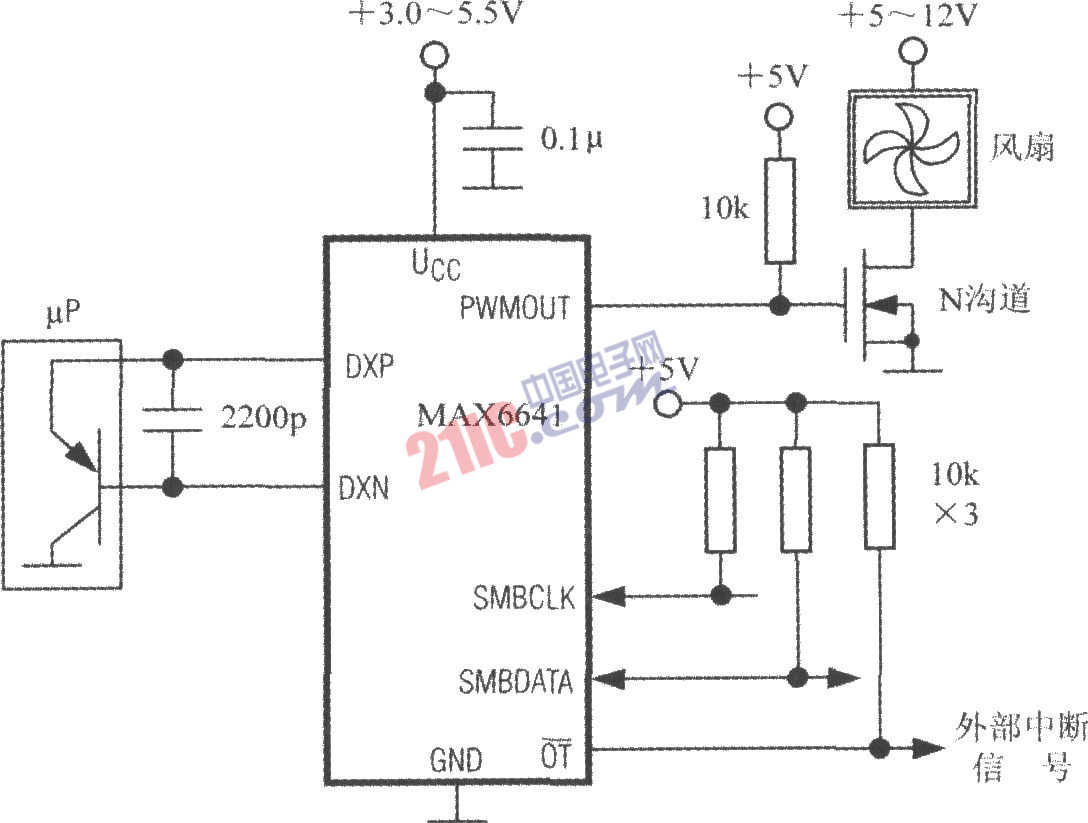

MAX6641的典型應用電路如圖所示。這里是用PWMOUT端來驅動N溝道MOSFET，進而控制風扇轉速的。遠程PN結溫度傳感器可用微處理器(μP)內部測溫三極管的發射結來代替。亦可選用CMPT3906、T3906、KST3906-TF、SMBT3906等型號的分立元件三極管。要求三極管發射結的正向壓降必須在最高預期溫度和10μA電流下大于0.25V； 在最低預期溫度和100μA電流下小于0.95V。不得使用大功率三極管。
