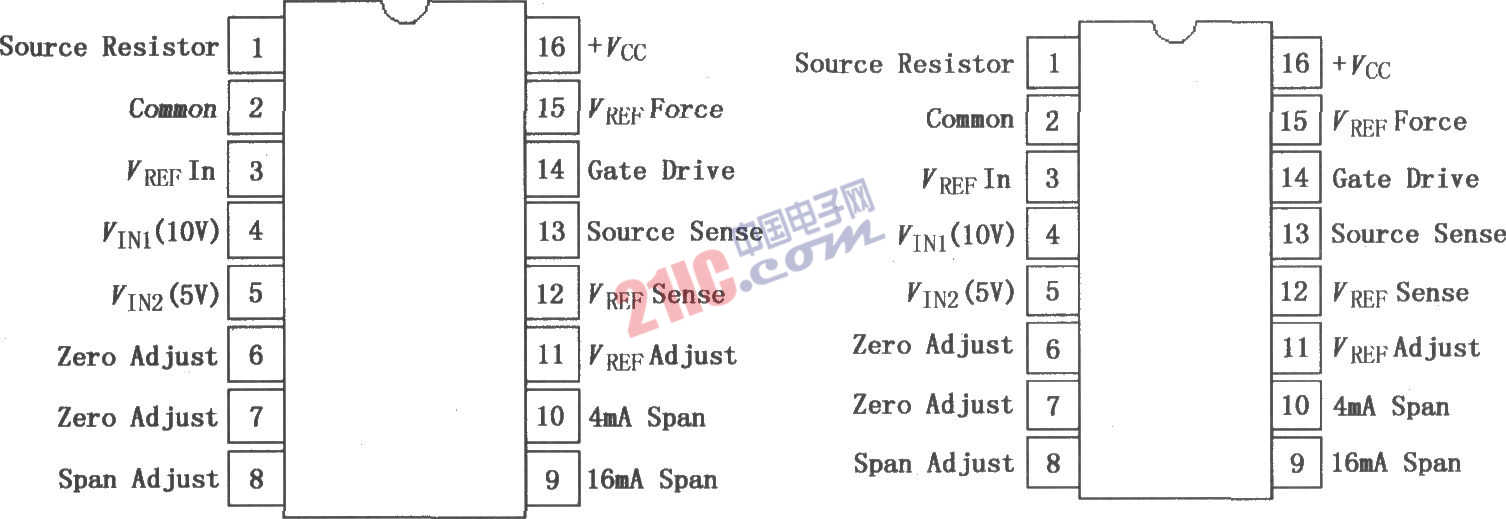

XTR110是設計為模擬信號發送的精密電壓-電流變換器,可將輸入的0~5V或0~10V電壓變換為4~20mA、0~20mA、5~25mA或其他常用電流輸出。XTR110內含一個精密的金屬膜電阻網絡,提供輸入定標和失調電流;一個10V基準電源,提供給外部電路工作。其工作溫度范圍為商用級和工業級。 XTR110采用16腳塑料DIP封裝和陶瓷DIP封裝、SOL一-6表面封裝。引腳排列如圖所示。
內部框圖如下圖所示:
電壓-電流變換/變送器XTR110電路圖 src="/21ic_image/21icimage/200903/30e3c7b440016acb74da8a4055993a01.jpg" width=600 border=0>
穩壓二極管是利用其反向擊穿時電流會急劇升高的特性進行穩壓,表現出此時的動態電阻 Rz,也就是增加的 電壓除以增加的電流 ,所得到的比值比較小,這樣就會使得外部電壓的波動對穩壓二極管兩端電壓影響較小。
