用五位LED顯示器做音響功率指示電路(FD502)
[導讀]如圖所示為用五位LED顯示器做音響功率指示電路。該電路由電平表驅動器FD502和五位LED顯示器等組成。本電路可把音響信號的正幅度變化取出，形成直流電平，然后測量直流電平的變化，從而可指示音響功率。若音響信號過低

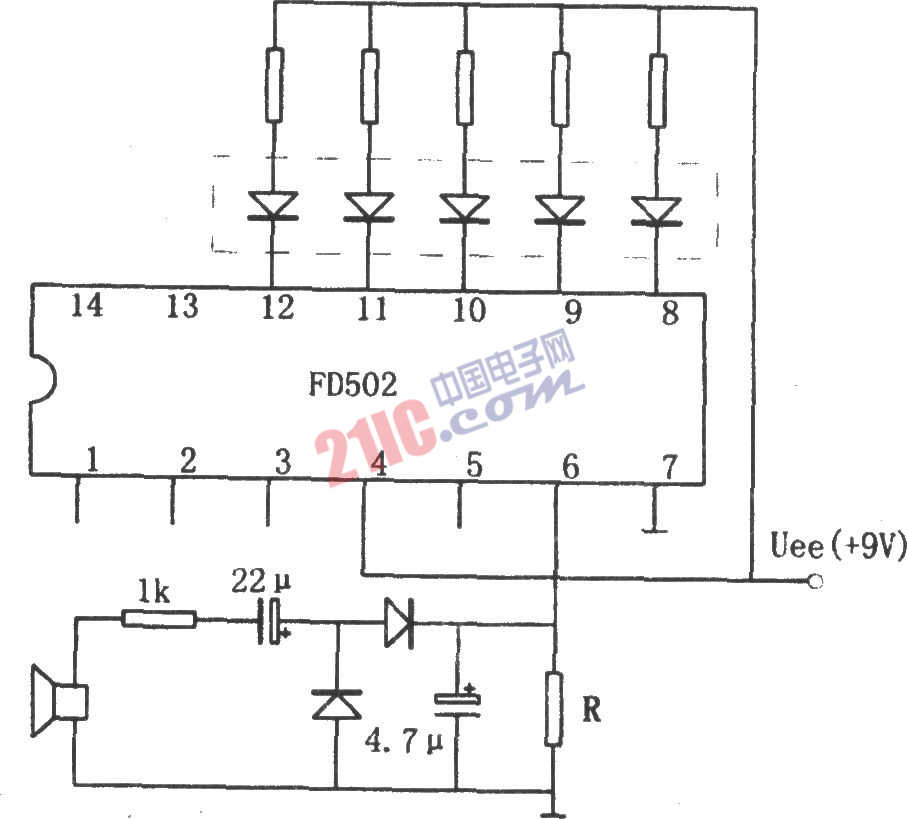

如圖所示為用五位LED顯示器做音響功率指示電路。該電路由電平表驅動器FD502和五位LED顯示器等組成。本電路可把音響信號的正幅度變化取出，形成直流電平，然后測量直流電平的變化，從而可指示音響功率。若音響信號過低，則可把FD502改為FD501，經前置放大后再去驅動LED。FD502和FD501是國產集成電路，其中FD501內部設有l(wèi)個前置放大器和5個比較器，而FD502則無前置放大器。
