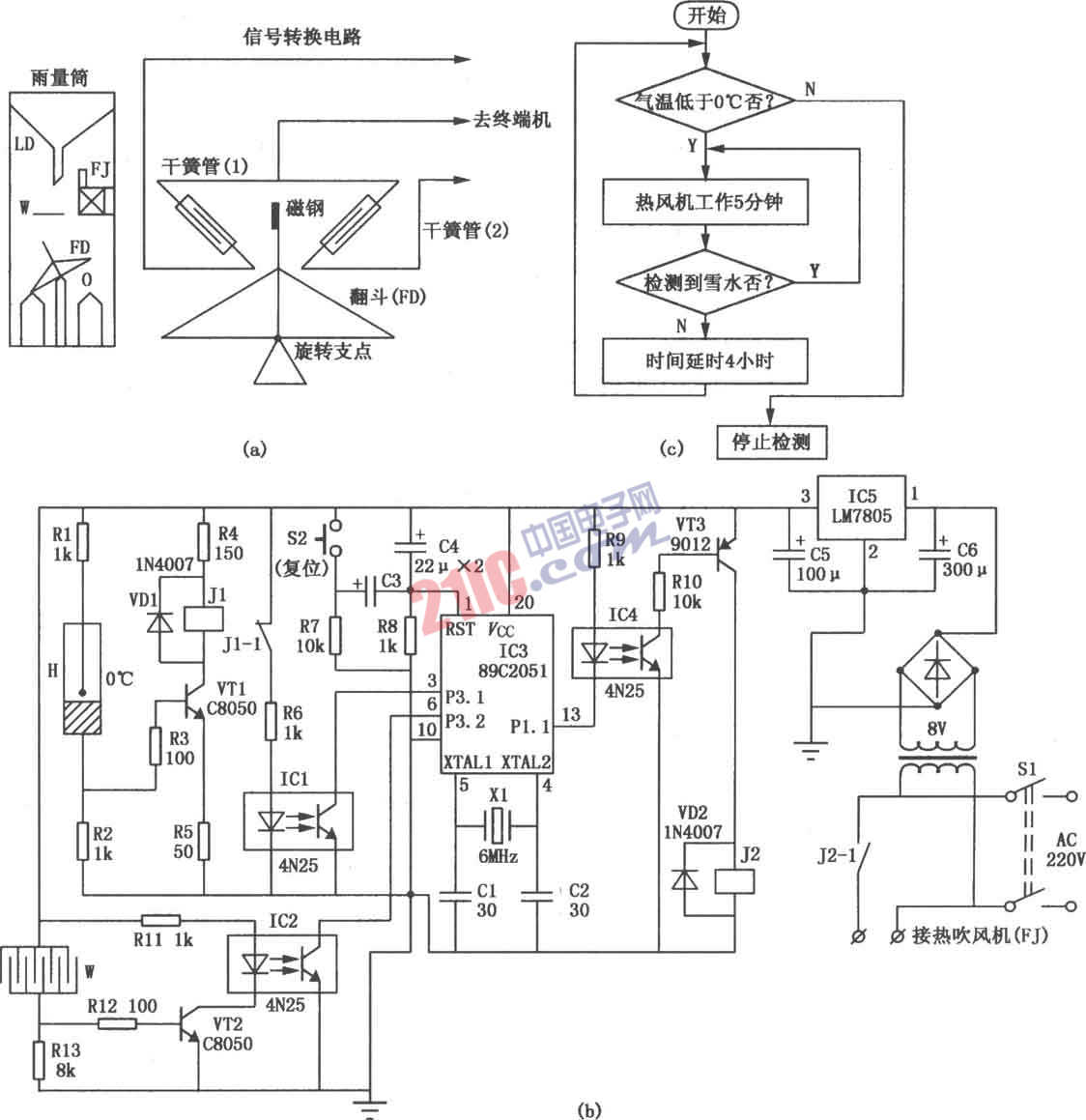

冬季推測水情不僅需要測量降雨量，還要測量降雪量。本電路在原雨量遙測電路的基礎上，增加一些部件就可實現測量雨雪降落量的雙重功能，如圖所示。降雨時，雨水經圖中雨量筒的漏斗LD流到下面的翻斗FD內。當一側翻斗正好收集到1mm雨 量時，翻斗失去平衡翻動，翻斗內的雨水也隨之排掉，同時另一側翻斗開始收集雨水。持續降雨時，翻斗左右不停翻動。在圖的信號轉換電路中，翻斗中桿帶有磁鋼，翻斗左右翻動時，干簧管(1)與干簧管(2)交替吸合、斷開，給終端機送信號，再由終端機通過載波向中心站傳送雨量數據。本電路的制作先在雨量筒內增加一個熱吹風機FJ，直吹漏斗。漏斗口下水平安裝一個鋼絲網W。溫度開關H安裝在雨量筒外1m處，電路板放置在雨量筒內。雨雪降落量遙測電路如圖所示。IC3是單片機89C2051，其P3.1端是溫度檢測口，P3.2端是雪水檢測口，P1.1端是風機工作條件控制口。由于溫度開關H觸點設在0℃刻度處，氣溫高于0℃時，三極管VT1導通，繼電器兒工作，其常閉觸點J1-1斷開，光耦IC1不通，IC3因P3.1置位而停止檢測。氣溫低于0℃時，三極管VTl斷開，J1不工作，J1-1接通，光耦I(lǐng)Cl導通，P3.1端呈低電位，IC3開始檢測是否下雪，同時P1.1呈低電位，光耦I(lǐng)C4導通，繼電器J2工作，其常開觸點J2-1閉合，熱風機工作。如雨量筒漏斗上無雪(即無降雪發生)，P3.2置位，熱風機工作5分鐘停止，4小時后又開始工作，如此反復。如果天空開始下雪，則由熱風機加熱后的漏斗使雪融化，如果有雪水水滴流經鋼絲網W一次，W導通而使三極管VT2導通，繼而光耦IC2導通，P3.2呈現一次低電位，熱風機工作5分鐘。連續水滴流經W時，P3.2持續呈現低電位，熱風機連續工作，直到不再有水滴流經w為止。程序流程圖見圖所示。如在熱風機不工作的4小時內有降雪，根據當?shù)氐某Ｄ杲笛┝?，不會使雨量筒降滿雪，因此不會產生誤差，只是降雪測量有延遲。一定的時間延遲，對測量降雪量沒有多大影響。冬季過后，可人工斷開Sl，停止測量雪量功能。
