信號幅度在給定時限內的檢測電路(CH7555、CC4013)

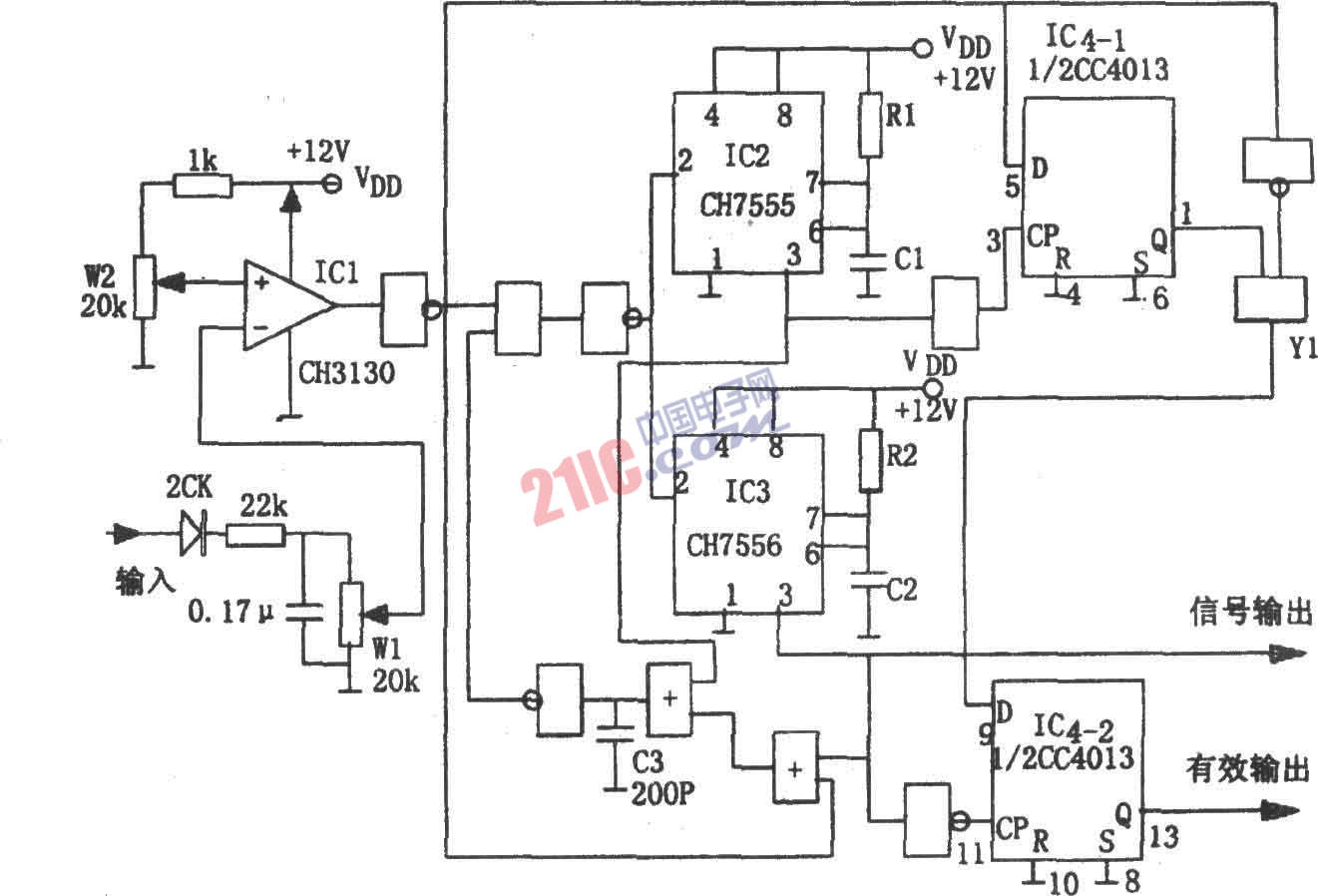

如圖所示為信號幅度在給定時限內的檢測電路。該檢測電路由整流濾波電路、電壓比較器、單穩定時器、信號電平鑒別器、反饋通道等組成。 輸入信號經整流濾波后加至電壓比較器IC1(CH3130)的反向輸入端，以與IC1的同相輸入端的參考電壓值進行比較。若相應幅值超過設定的參考電壓值，則IC1輸出低電平；若相應幅值低于設定的參考電壓值，則IC1輸出高電平。 ．由IC2、R1、C1和IC3、R2、C2組成的單穩定時器分別用于設定最小時間Tmin和最大時間Tmax且兩定時器單穩結束后的下降沿分別觸發兩個D觸發器IC4-1、IC4-2,以在設定的窗口時間內對信號電平進行鑒別。由門電路組成的反饋通道用于避免單穩定時器IC2、IC3被重復觸發，且保證觸發信號為負向窄脈沖。若輸入信號在Tmin時間后仍使比較器IC1輸出低電平，則相應D觸發器IC4-1的輸出(Q端)為高電平，從而使與門Y1開通，到Tmax結束時，使D觸發器IC4-2置位，由Q端輸出高電平信號“1”。若輸入信號在IC4-2結束時使IC1已提前輸出高電平，則觸發器IC4-2仍會鎖定于“1”。若輸入信號在Tmin結束后，在Tmax結束之前使IC1輸出的低電平提前消失，則IC4-1鎖定于低電平，使IC4-2輸出低電平“0”，表明在給定時限內沒有達到應有的幅值。
