由CS3843和CS5101構成的輸出為5V／3.3V開關直流穩壓電源電路

時間：2009-03-15 03:31:09
關鍵字： 開關    直流穩壓電源    穩壓電源電路    S51
手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]由CS3843和CS5101構成的輸出為5V／3.3V的開關直流穩壓電源電路如圖所示。CS3843是一個頻率固定的PWM控制器。這種集成電路的特點是有一個調定的振蕩器，用來精確地控制占空比，有一個經過溫度補償?shù)幕鶞孰妷?，一個高增

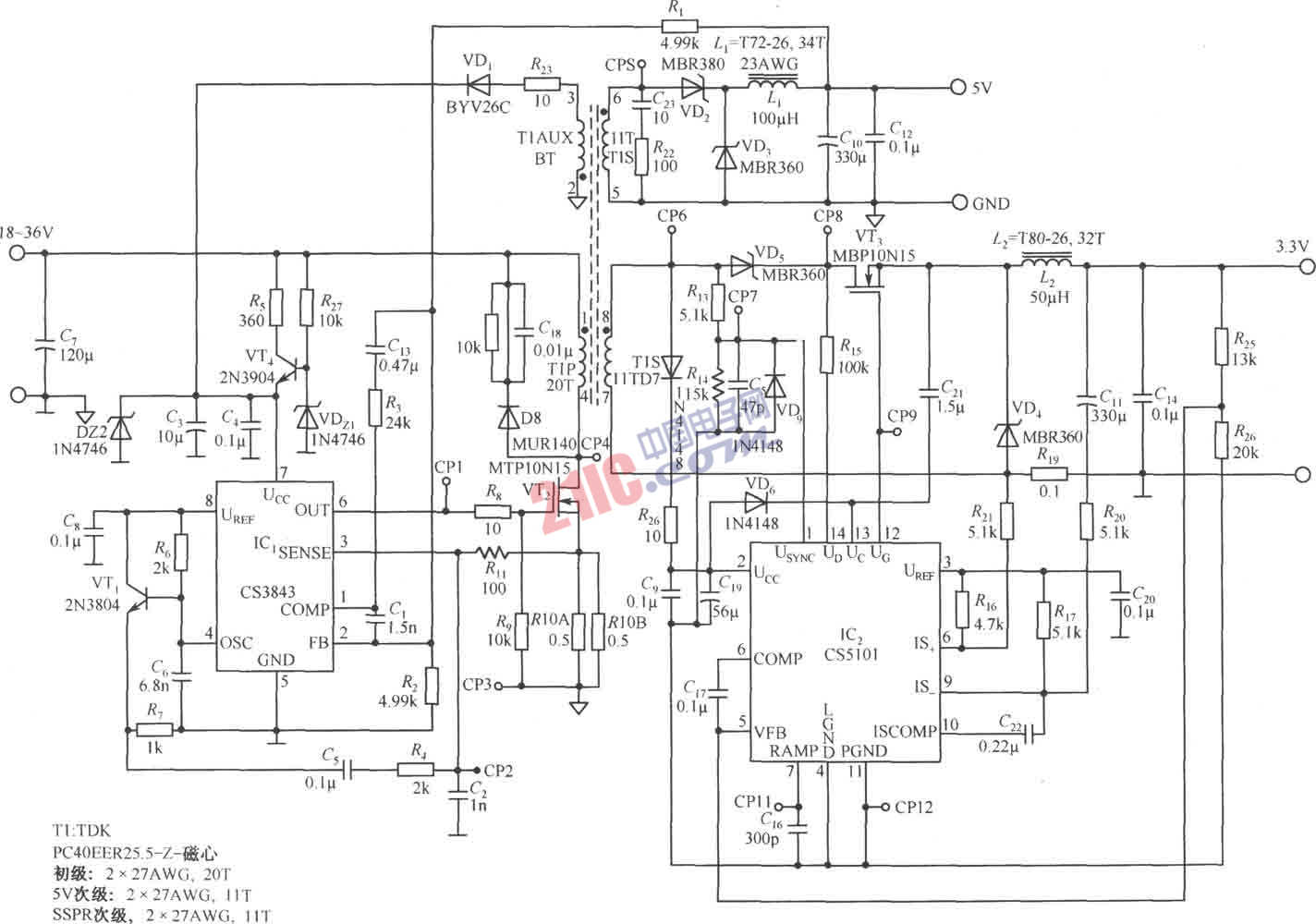

由CS3843和CS5101構成的輸出為5V／3.3V的開關直流穩壓電源電路如圖所示。CS3843是一個頻率固定的PWM控制器。這種集成電路的特點是有一個調定的振蕩器，用來精確地控制占空比，有一個經過溫度補償?shù)幕鶞孰妷?，一個高增益誤差放大器、電流檢測比較器和一個適用于驅動功率管MOSFE的大電流推挽輸出端。CS5101是一個雙極性次級邊末級穩壓器，穩壓精度可達1.0％，柵極驅動電壓為8.0～75V，工作電壓(Ucc)為8.0～45V，有1.5A峰值輸出電流。芯片內有一個精度為2.0％的精密電壓基準和內補償?shù)恼`差放大器。
