[導讀]如圖所示為一種設計新穎的開關電源。本電源采用運算放大器μA741作為比較控制元件,兩只三極管復合作為調整元件,電路工作于開關狀態。當輸出電壓比基準電壓低2mV時,即μA741②腳比③腳低2mV(因?yàn)棣藺741的反應靈敏度

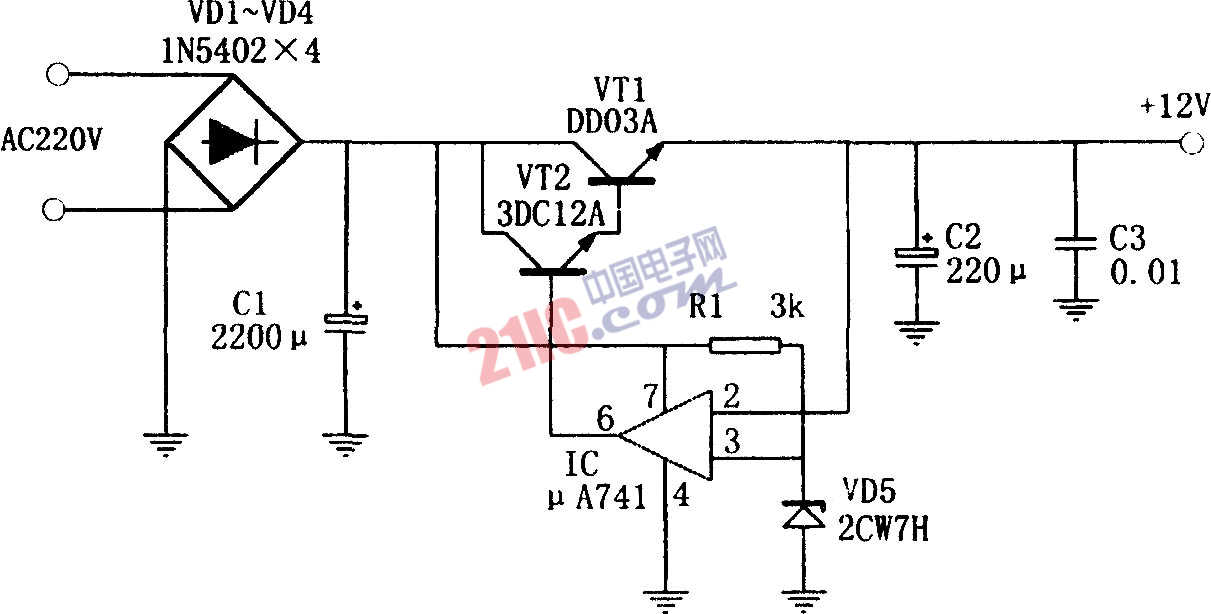

如圖所示為一種設計新穎的開關電源。本電源采用運算放大器μA741作為比較控制元件,兩只三極管復合作為調整元件,電路工作于開關狀態。當輸出電壓比基準電壓低2mV時,即μA741②腳比③腳低2mV(因?yàn)棣藺741的反應靈敏度為2mV),μAT41⑥腳輸出高電平,控制VT1和VT2導通,以大電流為負載和有關濾波電容C2、C3等補充電能,很快使輸出電壓升到12V,即μA741②、③腳電位相等。其⑥腳輸出低電壓(2V),VT1、VT2關閉,暫停補充電能。隨著時間的增長,輸出電壓逐漸下降,又重復上述過程,周而復始,電源持續處于開關狀態,并使輸出電壓始終穩定在12V。
