硅技術正在接近其極限，但應用市場仍然需要更快、需高效的電路。半導體行業不得不從材料入手，氮化鎵就是一種被譽為第三代半導體未來的明星材料。

對氮化鎵的研究早在多年前就已開始，氮化鎵是一種寬禁帶材料，它的帶隙能量為3.4eV，是帶隙能量僅為1.1eV的硅的幾倍。同時，GaN半導體不僅具有1000倍于硅的電子遷移率，而且能夠在更高的溫度下工作(高達400攝氏度)，這些物理特性使得GaN器件在高頻(THz)，高溫和高功率環境中應用非常理想。

雖然氮化鎵在特性上有很多優于硅的地方，但是這么多年過去了，氮化鎵仍然沒有達到普及的應用，這其中到底是什么原因?是哪些挑戰阻礙了氮化鎵的應用?氮化鎵器件供應商們又是如何應對的呢?

最近，深耕于高壓集成電路高能效功率轉換領域的Power Integrations(以下簡稱PI)公司，推出了兩款基于氮化鎵開關的產品，特別適用于充電器和LED照明應用市場，不僅實現了性能上的大幅提升，而且讓工程師用起來毫無困難，將大大助推氮化鎵在消費電子領域的商用。

PI公司資深技術培訓經理閻金光先生向行業媒體詳細介紹了這款革命性產品，同時也解讀了以上的諸多疑問。

“氮化鎵這么多年應用上沒能普及，主要有兩個原因：一是氮化鎵的成品率一直比較低，導致器件成本比較高”，閻金光先生向行業媒體解釋說，“另一個主要原因是氮化鎵在使用上比較難，相比非常成熟的硅開關，氮化鎵MOSFET的驅動控制更難，工程師要想設計一個可靠安全的氮化鎵開關是比較有挑戰的。”

作為在氮化鎵領域有多年技術積累的公司，PI已經解決了產品成品率低的問題。為了能讓工程師更容易地使用上氮化鎵器件，享受氮化鎵帶來的優勢，PI公司創新性地推出了PowiGaN開關技術，并將其集成進了PI的現有開關電源產品中，替代了硅MOSFET，不僅實現了效率提升和功率提升，而且擴大了這些開關電源IC的應用領域。

這就是PI新推出的基于PowiGaN開關技術的的InnoSwitch 3系列恒壓/恒流離線反激式開關電源IC。新IC可在整個負載范圍內提供95%的高效率，并且在密閉適配器內不使用散熱片的情況下可提供100 W的功率輸出。這一突破性的性能提升源自內部開發的高壓氮化鎵開關技術。

準諧振模式的InnoSwitch3-CP、InnoSwitch3-EP和InnoSwitch3-Pro IC在一個表面貼裝封裝內集成了初級電路、次級電路和反饋電路。在新發布的系列器件中，氮化鎵開關替換了IC初級的常規高壓硅晶體管，這可以降低電流流動期間的傳導損耗，并極大降低工作時的開關損耗。這最終有助于大幅降低電源的能耗，從而提高效率，使體積更小的InSOP-24D封裝提供更大的輸出功率。

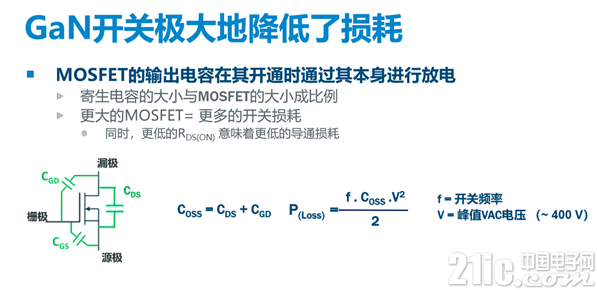

閻金光先生解釋說，GaN開關的單位面積的導通電阻RDS(on)比同類硅的可以做得更低，所以，GaN開關可以極大地降低損耗，從而使基于這種開關的電源的效率更高、溫升更低、尺寸更小，也就可以實現大功率電源的無散熱片設計。另外，將GaN開關替代硅開關集成進IC中，可以解決氮化鎵驅動難的這一設計挑戰。PI的產品將可靠的驅動、內部保護都集成進IC，使得電源的工作方式甚至開關波形都與原來的機遇硅MOSFET的產品完全一樣，因此，工程師不必額外考慮其他的設計問題，連EMI都可以按照標準技術測試，大大降低了使用的難度。

新IC無需外圍元件即可提供精確的恒壓/恒流/恒功率，并輕松與接快充協議接口IC協同工作，因此適用于高效率反激式設計，例如，移動設備、機頂盒、顯示器、家電、網絡設備和游戲機的USB-PD和大電流充電器/適配器。InnoSwitch3-CP和InnoSwitch3-EP的電源特性可以通過改變硬件參數的方式進行配置，而InnoSwitch-Pro集成先進的數字接口，可通過軟件實現對恒壓和恒流的設置點、異常處理以及安全模式選項的控制。

PI全新的InnoSwitch 3 IC現已開始供貨，其官網上提供了五款新的參考設計，均為輸出功率介于60 W到100 W的USB-PD充電器，此外還提供了自動化設計工具PI Expert以及其他技術支持文檔。

除了在消費電子適配器領域的應用，氮化鎵也適用于LED照明領域。同樣，為了降低工程師使用氮化鎵的難度，PI將PowiGaN開關集成進了LYTSwitch-6 IC中，之前，基于硅晶體管的LYTSwitch-6產品在高達65W的應用當中非常有效，現在基于PowiGaN開關的LYTSwitch-6 IC可以實現更大的輸出功率，由于氮化鎵晶體管的單位面積的RDS(ON)更小，損耗更小，因此實現了>100W的輸出功率，同時提高了擊穿電壓范圍。

將氮化鎵集成進IC的做法，使得基于氮化鎵開關的LYTSwitch-6 IC工作方式與其他LYTSwitch-6器件完全相同，而設計的電源可以實現更高效、溫升更低、體積更小的優勢，在高功率應用當中引領“無散熱片”設計的發展趨勢，特別適合于有體積效率要求的應用，例如：有高度要求的天花LED燈具驅動、 高、低艙頂燈燈具LED路燈驅動、工業用12V或24V恒壓輸出等應用。

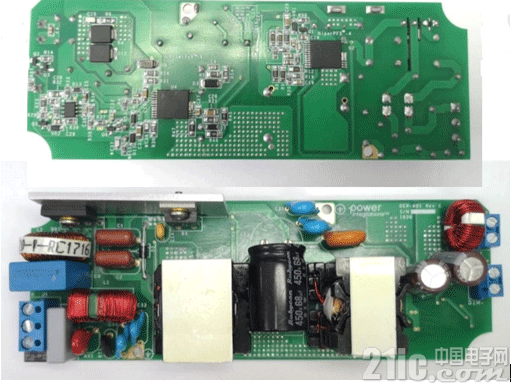

為了幫助工程師更快的上手設計，PI公司推出了用于LED驅動器設計的LYTSwitch-6參考設計方案-DER-801(100W)，PI Expert 現已支持PowiGaN器件的設計，工程師可以利用PI Expert 實時創建符合客戶規格參數的自定義方案。
