1.前言

得益于無線連接和人機界面的突破，下一代智能電器變得越來越智能。具有高度集成圖形加速器的處理器（如 Sitara? AM335x 處理器）可以幫助我們實現更好的觸摸界面、更大的屏幕和更高分辨率的高清攝像頭。具有速度高達 1GHz 的 Arm® 或數字信號處理器 (DSP) 內核的處理器可以幫助我們集成多個傳感器、語音識別和家庭自動化。具有無線連接功能的處理器可以幫助我們通過物聯網 (IoT) 實現設備或云之間的交互連接。

通常，處理器或數字設備需要不同的電源電壓，在電路板上以正確的電源順序混合在一起。電源電壓以不正確的電源順序打開或關閉會導致可靠性問題，例如特性退化、浪涌電流和閉鎖條件。以正確的加電/斷電順序?yàn)樘幚砥鞴╇娛且豁?xiàng)挑戰，需要設計一種在效率、成本和尺寸之間進行權衡的電源樹架構。

2.合理的電源架構

管理斷電排序的另一個設計挑戰是不受控制的斷電，這意味著在斷電發生時沒有任何跡象。在電源下降到地之前，電源樹應該有足夠的反應時間來管理電源軌以正確的順序下降，否則會發生錯誤的電源排序并可能導致可靠性問題。

電源管理集成電路 (PMIC) 能夠滿足嚴格的電源順序。帶有必要排序電路的 DC/DC 轉換器是另一個靈活的選擇。后一種解決方案可實現電路板布局的高度靈活性、低功耗模式下的高效率以及具有小電路板尺寸的成本優化物料清單 (BOM)。圖 1 顯示了一種使用帶排序電路的 DC/DC 轉換器的高效電源樹解決方案。

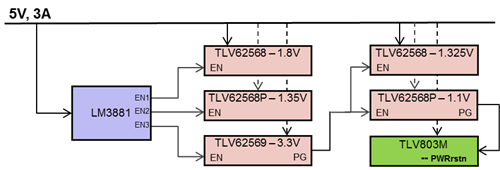

圖 1：五軌電源排序平臺圖

5V 輸入電壓軌被配置為每個設備的直流總線。在圖 1 中，TI TLV62568 器件上的五個電壓軌提供高效率，并且上電/斷電順序分為五個順序。LM3881 通過提供三個開漏輸出標志作為 DC/DC 轉換器的信號來提供三階，電源良好引腳提供一階，TLV803 提供一階。TLV803 是監控輸入電壓軌的監控器，這意味著它可以檢測發生不受控制的斷電時刻。

因?yàn)椴皇芸刂频臄嚯娛侵敢馔庖瞥娫磿r(shí)的情況，例如有人在沒有先關閉設備電源的情況下將電源線從插座中拔出時，處理器不會參與該過程。在這種情況下，允許電源軌斷電的反應時間取決于輸入電容器的放電時間。在受控?cái)嚯娭?，斷電由處理器控制，通過將處理器的電源管理 I/O 連接到電源排序控制器的啟用引腳來實現。圖 2 顯示了日常生活中的斷電情況示例。

圖 2：不受控制的斷電與受控?cái)嚯?/span>

在不受控的斷電情況下，放電時間很短，可能會導致斷電順序失序。控制不受控制的斷電最有效的方法是使用監控器監控輸入電壓并產生一個突然的標志，表明發生了斷電。在適用于應用處理器的12mmx12mm、5軌電源排序參考設計中 ，監控器監控輸入電壓軌。當輸入電壓軌下降時，監控器的輸出變低，從而禁用處理器內部的主振蕩器，降低負載電流并增加放電時間。

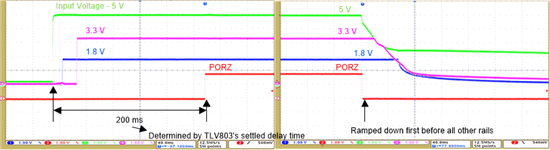

圖3所示為圖1所示電源樹在不受控?cái)嚯娗闆r下的測試結果，這是通過直接移除直流電源并將輸入電容設置為220μF來實現的。

圖 3：上電排序測試結果

圖 3 展示了以正確順序上電和以正確和相反順序斷電的不同電源軌的測試結果之一。要查看其他測試結果，請?jiān)L問上述適用于應用處理器 的12mmx12mm、5軌電源排序參考設計中 。TLV803 監控輸入電壓。當檢測到輸入電壓斷電時，TLV803 的輸出會立即到達低電平以關閉處理器中的主時鐘，以減少電源負載并為其他電源軌提供足夠的時間斷電。

未來的微處理器需要魯棒性強并整合了最先進技術和最高工藝的DC/DC電源管理解決方案。能居于領先地位的將是這樣一些創新產品，即把基準功率硅片技術與高密度封裝技術、尖端電路設計和先進IC整合為一個集成的、模塊化的電源設計，并能隨著微處理器的不斷演變而升級、擴展。
