由于電池的非線性特性和內部環境評估，估算電池荷電狀態（SoC）既困難又復雜。神經網絡和恩智浦的基于模型的設計工具箱（MBDT）有助于簡化估算電池SoC算法的開發。

現代電池管理系統（BMS）確保電池組在電動汽車、電源、智能手機、MP3播放器和大多數電池驅動設備的各種解決方案中安全高效地運行。計算電池的荷電狀態（SoC）是現代電池管理系統最關鍵的一個功能，該系統評估電池荷電狀態，就像手機中顯示的電池百分比一樣。準確估算SoC可保護電池，防止放電/過充電并提高其壽命；它還允許解決方案執行節能控制策略。

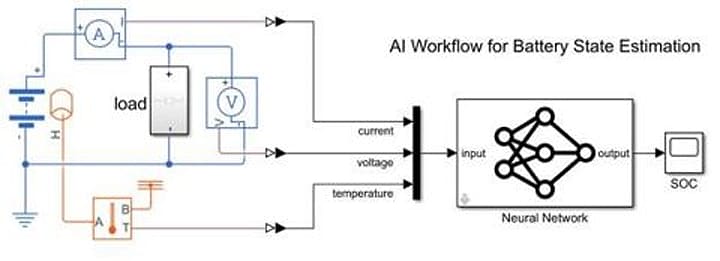

傳統上，工程師需要建立一個非常精確的電池模型才能得到合理的估算，但這往往很難描述。這個問題促使人們尋找一種替代方案，人工智能在其中發揮了作用。電池電源管理開發人員開始使用自適應系統，如神經網絡（相當簡單的網絡），來創建電池的數據驅動模型，并評估電壓、電流和環境溫度的歷史記錄，使用這些模型來獲得非常準確的SoC估算。

基于模型的救援

估算電池SoC具有挑戰性和復雜性，因?yàn)殡姵嘏渲檬欠蔷€性的（很難正確建模），而且內部環境很難評估（類比實驗室條件和現實世界條件），因此增加了電池的不穩定性。基于模型的算法是目前估算鋰離子電池SoC研究最多的技術。工程師們?cè)诨谀Ｐ偷难芯恐邪l(fā)現，設計和部署穩健解決方案的范式發生了變化。基于模型的設計（MBD）意味著將實現特定功能的圖形元素放在一起，以設計應用。使用MBD構建解決方案相對簡單，應用邏輯圖被轉錄到基于模型的軟件環境中，可實現控制算法。

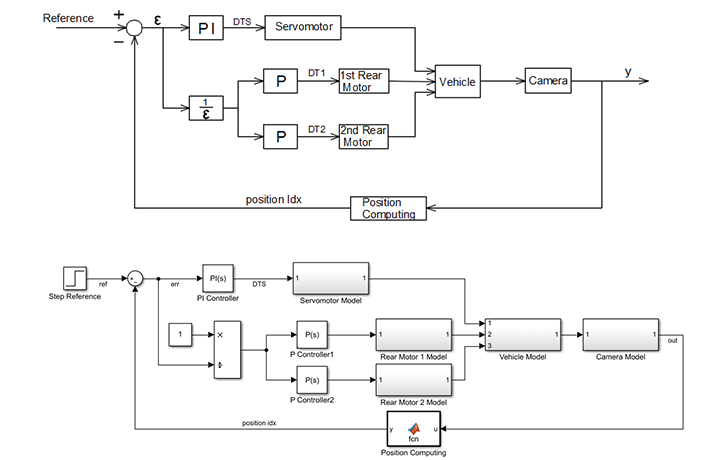

在基于模型的軟件環境（MathWorks®提供的Simulink®）上，通過攝像頭輸入及其轉換算法控制汽車的示例圖

在這些MBD環境中開發應用有助于實現以下功能：

模擬：在與硬件交互之前驗證算法可以節省時間和金錢

自動生成代碼：避免許多手寫代碼問題，同時提高設計穩定性/誤差穩健性

重用：一旦模型準備就緒并經過徹底測試，就可以在任何其他模型中重用該功能

聚焦應用本身：查看表示應用（算法、邏輯…）的圖表，而不是研究大量代碼行，搜索嵌入的注釋以理解其含義——不糾纏于次要細節，而是以應用/模型為中心

使用MBD觀點有助于彌補現代應用日益增加的復雜性。它還利用了嵌入式設計開發中常用的軟件抽象層（硬件優化的設備驅動程序，加上實現特定功能的中間件和庫），同時增強了驅動程序的代碼優化和可重用性。

典型的開發工作流程是編寫（C代碼）應用算法，并將其與特定硬件函數調用集成，與之相比，代碼是在MBD開發中從模型自動生成的。此外，它還可以與必要的硬件專用軟件配合使用，將編程轉換為模塊參數配置。

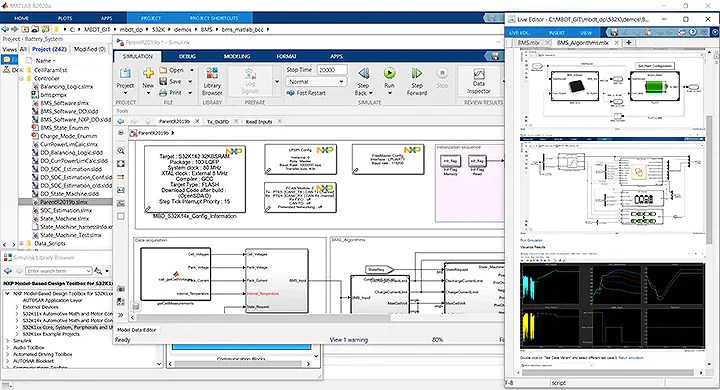

MATLAB和基于模型的設計工具箱

此外，我們提供?S32 Design Studio IDE，在該IDE中，通過構建、調試和配置嵌入式工具執行編程（允許以圖形化方式設置和初始化設計中使用的驅動程序、中間件和庫）。除了經典的調試器選項外，我們還提供FreeMASTER，這是恩智浦的數據可視化工具，支持實時應用調試，可驗證系統行為是否具有強制性能。FreeMASTER的功能包括寫入和讀取變量、內存位置以及監控嵌入式目標上的所需信號等選項。

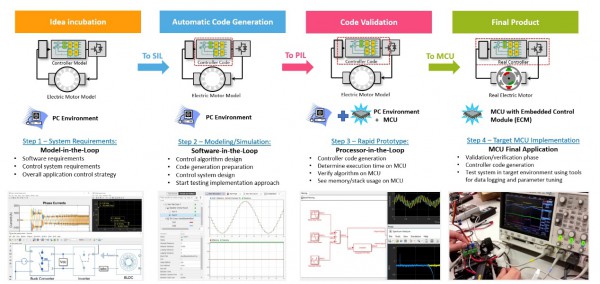

模型在環（MiL）

MBD應用可以在Simulink生態體系中使用其模擬功能進行驗證，而測試和驗證可以從需求定義階段開始執行，也可以設計和模擬簡單的模型來驗證算法的高級行為。之后，人們可以在更詳細的水平上對設計的某些功能和子系統進行獨立建模、測試和模擬；還可以顯示和分析結果——所有這些都可以在支持PC的環境中檢查此想法的可行性。

軟件在環（SiL）

在模擬結果滿足所施加的系統行為后，可以在主機PC上生成和執行代碼，進行設計。SiL提供了將實現的邏輯轉錄成代碼的想法，應用在目標系統上運行之前，為代碼優化和效率改進創建背景。

處理器在環（PiL）

應用的各種模型或部分部件可以直接在目標上進行測試。PiL提供與所選硬件運行開發的應用邏輯的能力相關的信息。工程師可以比較在所有這些階段獲得的結果，支持在每個開發階段測試設計。

MCU最終應用

MBDT簡化了從先前測試和驗證的模塊構建應用，并將其部署為最終解決方案。工程師可在任何階段使用MBDT來利用其功能：數學函數模擬、代碼生成和MCU驅動器配置與控制。

MATLAB和基于模型的設計工具箱

除了強大的MBDT功能和特性，我們的MBDT團隊還提供了一個廣泛的在線工程支持網絡社區，其中包含代碼示例、論壇答案、快速入門指南、101個教程和更多資源，用于開始設計、驗證和部署嵌入式應用：MBDT網絡社區。他們還開發了一系列在線研討會，從初級到高級，展示電機控制?（指導如何從頭開始構建PMSM或BLDC應用程序，逐步完成開發過程）或電池管理系統應用（包括使用MathWorks將基于深度學習的荷電狀態估算算法部署到NXP S32K3 MCU培訓中）

使用基于模型的設計工具箱（MBDT）可以簡化電池荷電狀態（SoC）估算算法的開發，有助于電池管理系統（BMS）的嵌入式軟件開發。MBDT利用軟件抽象層從SoC算法模型自動生成代碼，輕松地將編程轉換為模塊參數配置。

電動汽車鋰離子電池荷電狀態（SoC）估算的當前趨勢

各種電流模式下基于模型的電荷狀態估算算法

作者：

Irina Costachescu和Razvan Chivu

恩智浦半導體基于模型的設計工具箱（MBDT）團隊

Irina是基于模型的設計工具箱（MBDT）團隊的軟件工程師。Irina參與了從框架設計到外設支持等所有MBDT開發階段。Irina還為MBDT創設了相關的網絡研討會、視頻和培訓課程。Irina擁有羅馬尼亞布加勒斯特理工大學自動控制和系統工程學士學位和復雜系統碩士學位。

Razvan一直在半導體行業工作，其工作重點是汽車工具。他目前是羅馬尼亞布加勒斯特基于模型的設計工具箱（MBDT）團隊的工程經理。Razvan擁有布加勒斯特理工大學的計算機科學學士學位和工程碩士學位。
