引言

目前，電飯煲已經實現了通過人們手動操作預約煮飯,其預約功能是先淘好米，放入電飯煲并加入適量水，按照設定的時間煮飯，這種方式不能夠通過遠程控制實現自動供米、洗米和煲飯，存在米泡久了，會造成營養大量流失，容易發酵,煮出來的飯口感差的問題。

國內外眾多的科研機構、公司都投入到全自動煲飯的研究當中，但現有的電飯煲不能很好實現自動供米、洗米和煲飯功能，或多或少存在缺陷。某專利《帶水箱的全自動智能電飯煲》提供了一種工作前無需人工加水，可自動調整工作時間的電飯煲，但這種電飯煲不能定時自動淘米，需要人工淘米，也存在米已經過浸泡，營養流失，容易發酵的問題。

本文提出了一種基于手機短信遠程控制的智能電飯煲的設計方案，采用機電一體化技術研發了能夠通過手機短信遠程控制，具有自動量米、淘米、加水、啟動煲飯等功能的智能電飯煲。該電飯煲可利用手機發送設定煲飯時間和飯量，只需要簡單的幾個操作能夠?qū)崿F(xiàn)自動供米、洗米和煲飯。

1方案設計

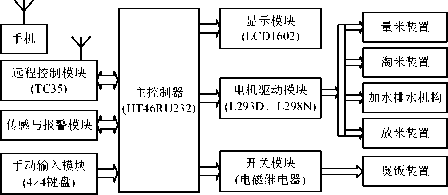

基于手機短信遠程控制的智能電飯煲是由機械結構和控制系統二部分組成，其組成框圖如圖1所示。

機械結構由量米裝置、淘米裝置、加水排水裝置、放米裝置、煲飯裝置等組成。量米裝置負責量取指定量的米，并放入淘米裝置；淘米裝置負責攪拌淘米；加水排水裝置負責在淘米前和放米后，加入一定量水，將淘米水排出；放米裝置負責將淘好的米放入煲飯裝置；煲飯裝置負責啟動煲飯并保溫。

圖1智能電飯煲組成框圖

控制系統主要包含由主控制器、TC35遠程控制模塊、傳感與報警模塊、電機驅動模塊、手動輸入模塊、開關模塊等組成的硬件和軟件。TC35遠程控制模塊負責接收用戶手機遠程發送的設定煲飯時間和飯量等信息，并能將電飯煲的工作狀態通過短信的方式回饋給用戶；傳感與報警模塊能夠通過紅外傳感器檢測米缸有無米信號，送給主控制器，并在無米時接收主控制器信號，發出報警聲音；電機驅動模塊負責驅動量米裝置、淘米裝置、放米裝置中的電機和加水排水裝置中的水泵；手動輸入模塊為用戶手動輸入煲飯指令；開關模塊負責自動啟動煲飯；主控制器負責通過傳感與報警模塊檢測米紅有無米，并在無米時通過TC35遠程控制模塊給用戶反饋報警信息，發送報警信號給傳感與報警模塊，接收手動輸入模塊的輸入信號檢測煲飯指令，實現通過電機驅動模塊、開關模塊對電機和繼電器的控制。

2機械結構設計

智能電飯煲機械結構如圖2所示。量米裝置是由米紅、紅外傳感器、擋板1、螺母1、絲杠1、聯軸器1、電機1等組成；淘米裝置是由淘米器等組成；加水排水裝置是由排水管、排水泵和送水泵等組成；放米裝置是由電機2、聯軸器2、螺母2、擋板2等組成；煲飯裝置是由電磁繼電器開關和煲飯鍋等組成。

米紅存有一定量的米，工作時，紅外傳感器檢測米紅有無存米，當有存米時，電機1通過聯軸器1帶動絲杠1回轉,與螺母1相固定的擋板1將回轉運動轉化為直線運動，從而實現擋板1水平伸縮運動實現量米，米漏到淘米器中；送水泵啟動送水，達到規定水量送水泵停止，在淘米器開始攪拌淘米,當淘米完成，排水泵啟動從排水管排出淘米水；淘米結束后,電機2通過聯軸器2帶動絲杠2回轉，與螺母2相固定的擋板2將回轉運動轉化為直線運動，從而實現擋板2水平伸縮運動實現放米，米漏到煲飯層里，送水泵啟動注入適當?shù)乃?送水泵停止，電磁繼電器開關通電閉合，開始煲飯，直到煲飯完成。

3控制系統的設計

3.1硬件設計

控制系統的硬件電路原理圖如圖3所示。主控制器使用臺灣合泰公司的HT46RU232單片機，該單片機通過外部4MHz晶振起振，低電平復位，其中TX、RX、IGT管腳分別作為TC35遠程控制模塊上下行串口通訊端口和使能端口；PA0-7管腳為4X4鍵盤掃描輸入、輸出與1602LCD液晶屏8位數據并行輸入的復用端口；PB1為650nm紅光檢測端口；PB4-7作為4-16譯碼器數據選擇端口；PC2-4作為1602LCD液晶屏?xí)r鐘與數據控制位端口。

TC35遠程控制模塊使用RS232串口總線與主控制器通訊，并通過天線連接至GSM移動通訊網絡。用戶通過手機短信的方式給TC35模塊發送煮飯時間和煮飯米量的命令，TC35遠程控制模塊接收到短信后，提取相應信息，通過串口給單片機發送控制指令，單片機接收到指令后執行相應煮飯動作。

傳感與報警模塊由紅外傳感器和蜂鳴器組成，直接連接至主控制器I/O端口。其中紅外傳感器負責檢查米紅有無米,連接至主控制器外部中斷接口，一旦紅外傳感器檢測到無米，將通過主控制器I/O端口發出信號，系統將進入外部中斷并停止系統工作，蜂鳴器負責報警，其控制引腳與單片機I/O口相連，當出現意外情況時，單片機輸出電流，通過三極管驅動蜂鳴器，使其報警。發射管與接收管分別按照在米缸與淘米器接口處，分別相對。當米缸無米時，接收管接收到發射管發射的紅色激光信號，輸入至單片機，從而檢查米紅有無米。發射管固定發射頻率為180kHz頻閃激光（180kHz頻率由555定時器結合RC震蕩產生），激光波長為650nm；接收管固定檢測180kHz左右頻率紅光（接收到其余頻率與波長時，接收管無反應）。

電機驅動模塊由主控制器發出的PWM波直接驅動，供電采用外置24V獨立電源。采用L393D、L298N芯片，工作電壓高，最高電壓可達36V；輸出電流大，瞬間峰值可達2A，持續工作電流為1A的特點。YY0-YY9連接4-16譯碼器，單片機PB4-7作為4-16譯碼器數據選擇端口，從而實現對電機的選擇和控制。

手動輸入模塊與顯示模塊通過并行總線與主控制器連接,分時復用同一組8位并行總線，節約了主控制器的I/O口,實現單片機檢查鍵盤輸入信號并將相關信息通過1602LCD顯示屏顯示。

開關模塊由主控制器I/O口驅動，并使用繼電器進行隔離和擴流。放米并加入一定量的水后，單片機輸出高電平，通過三極管驅動電磁繼電器，使其開關閉合，啟動煲飯。

3.2軟件設計

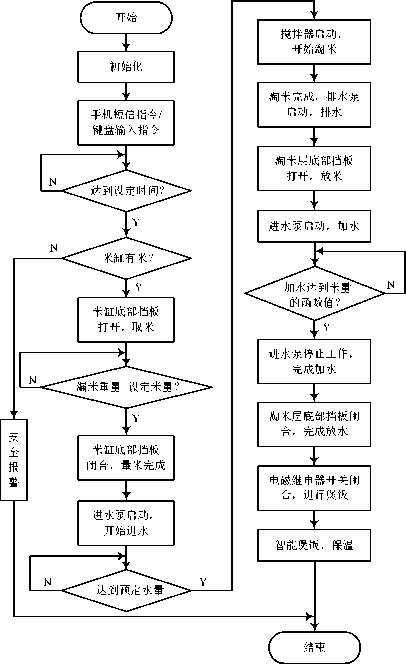

控制系統軟件框圖如圖4所示。當系統待機時，系統將檢測鍵盤和TC35遠程控制模塊有無收到用戶指令，若收到用戶延時工作指令將開始延時，并將在延時結束后開始工作。若系統收到用戶立即工作指令，將依次進行進米和進水操作,在操作之前會檢測相應原料是否充足。進米進水后將進行淘米操作，淘米結束后會將米和適量水泵入電飯鍋中，系統將進行倒計時，當達到煮飯需要的時間后，電飯煲進入保溫狀態并且及時通過聲響或短信方式通知用戶。若用戶長時間不進行操作，將自動斷電保護。

圖4控制系統軟件框圖

4樣機及實驗結果

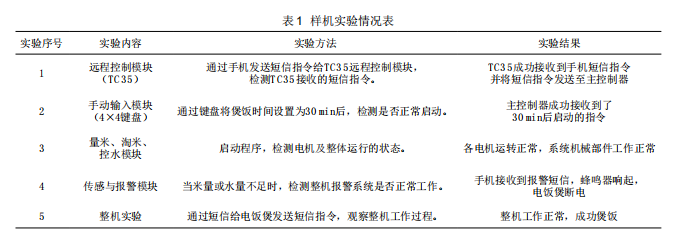

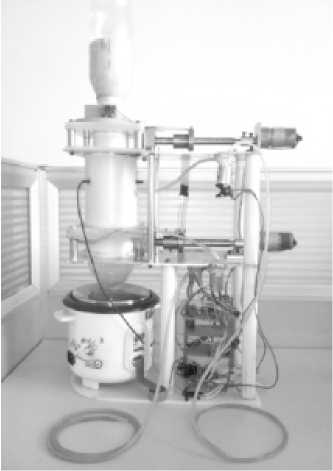

本智能電飯煲的實驗樣機如圖5所示。筆者分別對實驗樣機進行了分模塊實驗和整機運行實驗，實驗內容、實驗方法和實驗結果等實驗情況如表1所列。結果表明，所研發的智能電飯煲可利用手機發送設定時間和飯量，并完成煲飯。

圖5實驗樣機

5結語

本文提出了一種基于手機短信遠程控制的智能電飯煲設計方案，釆用機電一體化技術研發了能夠通過手機短信遠程控制，具有自動量米、淘米、加水、啟動煲飯等功能的智能電飯煲。設計了智能電飯煲的機械結構，以及控制系統的硬件和軟件；制作了實驗樣機，并進行了實驗測試，結果表明所研發的智能電飯煲可利用手機發送設定煲飯時間和飯量，只需要簡單的幾個操作能夠?qū)崿F(xiàn)自動供米、洗米和煲飯，具有使用方便、保持米飯營養等優點，可廣泛應用于家庭生活中。
