引言

目前國內市場上的大部分冰箱還都是手動控制，沒有實 現遠程控制?，F(xiàn)在基于物聯網可以把物體與互聯網連接起來 進行通信，以實現對物體的智能化遠程控制和管理，因此, 物聯網已成為新一代信息技術的重要組成部分。本設計方案 結合了物聯網和智能冰箱的相關技術，將傳感器、控制器等 設備通過無線網絡連接，可用電腦或手機通過網絡對智能冰 箱進行遠程控制并將信息實時發送給用戶，使用方便，可實現 智能冰箱的物聯網控制。

1系統控制原理

控制系統主要由SM89516A單片機、WSUM102A無線通 信模塊、開關電源模塊、128X64 LCD顯示模塊、溫度采集電路、 按鍵掃描電路、復位電路、聲音報警電路、負載控制電路等構成, 系統有2種網絡連接方式。

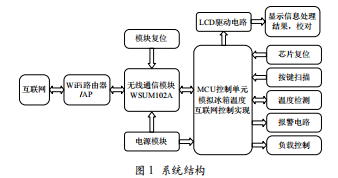

第一種是通過Wi-Fi或借助AP熱點建立無線物聯網, 再將電子設備接入互聯網，實現互聯網遠程控制。圖1所示 是通過Wi-Fi或借助AP建立無線物聯網來實現冰箱溫度聯網 控制的系統結構圖。

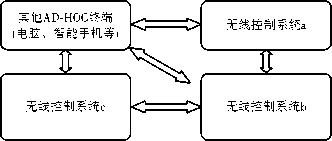

第二種是使用WSUM102A建立Ad Hoc本地網絡，而 不需要外部路由和AP輔助，可在小范圍內代替數據線纜建立 M2M數據通信網絡。圖2所示是使用WSUM102A建立本地 Ad Hoes局域網的方法圖。

圖2 Ad Hoe局域網

2系統硬件設計

2.1 SM89516A單片機及外圍接口電路

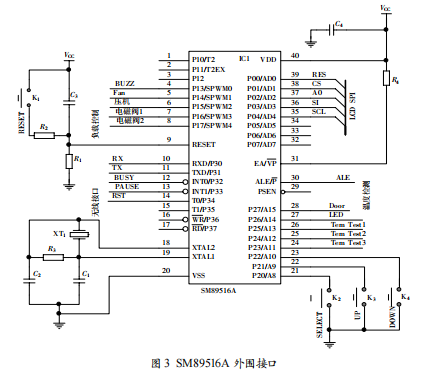

SM89516A是8052系列的衍生產品，片內有64 KB的 FLASH，1 KB的RAM，擁有3個定時計數器、1個看門狗、 4路8通道雙向I/O 口和代碼保護功能，且P1.3~P1.7引腳可 作為內嵌的5通道SPWM發生器，可作為風機或者蜂鳴器控 制使用，時鐘頻率最高支持40 MHz。工作電壓：3~3.6 V (L Version)或4.5~5.5 V (C Version)，全雙工串口通道，嵌套中 斷有兩個中斷優先級，省電模式有空閑模式和掉電模式。本 設計方案選用了 SM89516A作為主控芯片實現了智能冰箱控 制系統，和無線模塊間使用UART串口通信，并將數據傳送 到LCD上顯示操作結果。配套有按鍵掃描、復位、溫度檢測 和負載控制等電路。單片機接口電路如圖3所示。

2.2無線通信模塊WSUM102A

WSUM102A模塊是一款WiFi轉串口和SPI接口的通信模塊，可以方便地在電子設備之間建立高速穩定和安全的無線通信,并借助AP接入互聯網。WSUM102A集成有TCP/IP協議棧，可以實現SOCKET網絡通信，支持13個通信頻道，并支持Wi-Fi 標準 IEEE802.11 b+g ；其無線通信速率超過 5 Mb/s ；支持WEP 64/128、WPA/WPA2 安全認證和多種加密模式，可以連接到 AP 或者 Wi-Fi 路由器，模塊之間可以建立 Ad-Hoc 網絡 ；可提供高速 UART 和 SPI 接口，UART 速度達 4.5 Mb/s，SPI 接口時鐘頻率可達18 MHz，接口引腳可承受 5 V 電壓 ；集成的 TCP/IP 協議棧可同時建立 4 條 TCP 或 UDP 連接，掉電可自動恢復，并具有智能防掉線和自動斷線重連等功能。

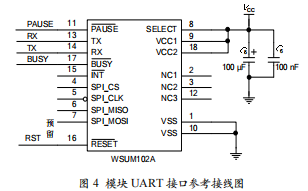

設計中可用程序采用中斷掃描方式接收模塊消息，一旦消息到達就調用串口接收程序來接收和處理命令。UART 接口波特率可調，其他參數固定為 8 位數據位、1 位停止位、無奇偶校驗，模塊不使用傳統的 RTC/CTS 硬件流控制，而是使用BUSY 和 PAUSE 兩根信號線提供以數據包為單位的流量控制。模塊提供的最大波特率為 4.5 Mb/s，在此波特率下有效數據發送速率約為 2 Mb/s，接收速率約為 3 Mb/s，模塊接口電路如圖 4 所示。

2.3開關電源模塊

根據系統設計需要給Wi-Fi模塊、單片機電路、LCD模組、溫度傳感器負載控制電路等供電，需要設計5W以上功率的電源電路，本文選用了開關電源方案，功耗小、效率高。

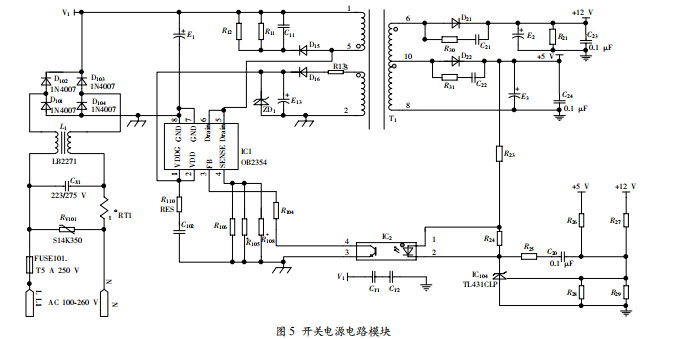

開關電源芯片選用OB2354，DIP8封裝支持10W額定功率輸出，為PWM控制功率開關芯片系列。OB2354集成了多項保護功能，過壓保護（OVP），過流保護（OCP），可外部調節的MOSFET驅動能力，滿足對功率輸出，EMI及效率/溫升的不同要求，內置4ms軟啟動功能，空載功耗較低，可以實現簡單靈活的系統設計。光耦可控硅選用PC817A，具有很強的抗干擾能力，實現輸入和輸出隔離，系統輸出12V和5V兩路直流電壓。電源系統可分為主電路部分、控制和反饋部分。主電路包括：電感濾波、整流、RC濾波、變壓、濾波輸出；控制和反饋部分由OB2354，PC817，IC104芯片和相應外圍元件組成，模塊電路如圖5所示。

2.4LCD顯示模塊和驅動

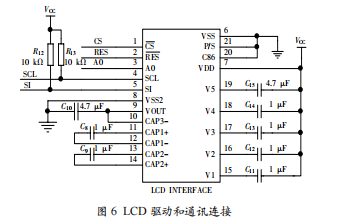

本設計選用了128×64點陣的LCD顯示模塊作為冰箱系統顯示屏，此模塊采用的COG工藝（ChipOnGlass），芯片直接邦定在玻璃上，這種安裝方式可以大大減小模塊的體積。選用的芯片是S1D15605最大支持132×65點陣，設置為1/64duty，1/9bias，IC內部有DCDC升壓電路，只需VDD5V供電和接口電路即可，通信使用SPI串口或者8位并口和SM89516A連接，模塊是FPC連接方式方便易插接，IC有內部溫度補償功能可以在不同溫度環境下實現良好的顯示效果接口電路如圖6所示。

2.5 溫度檢測和模擬負載控制

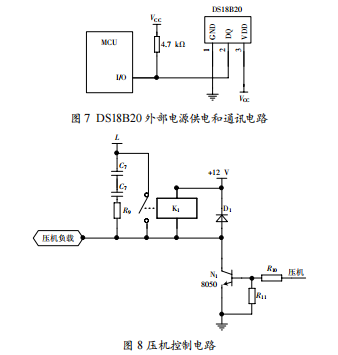

溫度檢測通過數字溫度傳感器 DS18B20 和 MCU 連接，該方法連接時僅需要一條口線，使用單總線協議即可實現 MCU與 DS18B20 的雙向通信。該電路的電壓范圍為：3.0~5.5 V，檢測溫度范圍為 -55~+125 ℃，在 -10~+85 ℃時精度為 ±0.5 ℃，可編程的分辨率為 9~12 位，對應的可分辨溫度分別為 0.5 ℃、0.25 ℃、0.125 ℃和 0.062 5 ℃，可實現高精度測溫，如圖 7 所示。

冰箱負載控制電路主要由壓機、電磁閥、化霜加熱絲、照明燈等控制電路組成，強電負載都采用繼電器或者光耦可控硅控制方式，隔離抗干擾。以壓機繼電器控制電路為例，如圖 8 所示。

3 系統軟件設計

軟件系統可以 選用多種 開發 工具如 Keil、MedWin、ULINK2 等，可快速實現系統軟件的編譯和仿真。當系統開機并初始化完畢后，程序會對當前的系統狀態進行分析，若為正常狀態，則運行相應的子程序段。主程序主要完成系統初始化、系統狀態檢測、信號接收、溫度檢測、顯示和負載控制等工作。

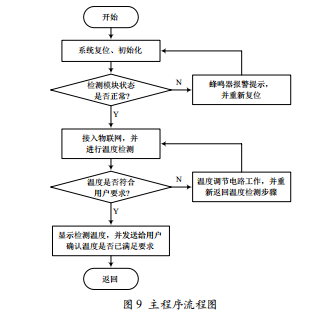

圖 9 所示為其主程序流程圖。

當系統檢測各單元電路模塊和連接無異常時冰箱進入聯網工作狀態，在這種工作狀態下，可以通過聯網的電腦或手機和冰箱進行無線通信調節冰箱的溫度。單片機對無線模塊信息的獲取通過UART串口完成，單片機會進入串行口中斷服務 程序讀取無線模塊接收的信息，并不斷檢測當前溫度值，將 當前溫度值與設定的溫度值相比較，若高于設定溫度則使壓 縮機和電磁閥工作制冷；直到檢測到的溫度等于設定溫度則 使壓機和電磁閥停止工作。

圖10所示為串口中斷服務子程序流程圖。

圖10串口中斷服務子程序流程圖

最后冰箱將溫度調整的結果顯示到顯示器上面并將數據 傳送給用戶，把當前的溫度值和設定溫度進行校對確認，最 終實現物聯網冰箱溫度的準確控制。

4結語

設計系統選用了低成本、最簡易的控制操作部件，實現 了智能冰箱的物聯網控制。具有較強的智能性，可用電腦、手 機等接入物聯網根據用戶需求控制冰箱開關和溫度調節，并采 用開關電源節能、省電。此控制系統亦可應用于其他電器的物 聯網控制，實現多種電器互聯。智能化家電是未來家電發展的 主流，特別是物聯網的應用將會更加普遍。
