引言

隨著社會信息化、智能化的快速發展，市場上智能家居 應用軟件越來越多，控制的設備越來越復雜，給用戶操作帶來 了不便。支持界面定制的智能家居控制系統，可以讓用戶根據 自己的意愿，定制個性化的控制界面，真正給用戶帶來最大 程度的高效、便利、舒適與安全。目前，只有少數國外公司提 供了相應開發工具，但是進口軟件價格昂貴，不利于推廣，無 法滿足用戶需求。因此，國內智能家居市場急需一種支持界面 定制的控制系統，來滿足廣大用戶的需求。

本文提出一種基于智能終端可定制用戶界面(User Interface，UI)的智能家居控制系統，并結合MVC設計模式， 展開了對家居設備控制界面定制技術的研究工作。家居設備 種類繁多，首先將設備歸類，用面向?qū)ο蟮乃枷雽⑵涑橄蠡?并定義其控制屬性、參數和行為等；然后，針對不同種類設備, 設計運行在智能終端系統的各個顯示界面、操作界面等，將 家居設備控件化;最后，將對象控件相關聯，設計界面生成器, 使用戶可以定制個性化界面，極大地提高了界面的友好性。同 時，本文還結合Android智能終端，給出了具體設計實例。因 此，對基于移動終端設備的智能家居系統界面定制技術的研 究，具有很高的現實價值和實際意義。

1智能家居系統概述

1.1智能家居系統分類

智能家居系統根據其功能主要可歸為以下幾大類：

1.1.1智能照明系統

室內照明燈具

室內照明燈具主要分為：吸頂燈、吊燈、壁燈、臺燈、節能燈、落地?zé)舻取?

按照光源劃分為：1)白熾燈：鹵素?zé)?、石英燈?)熒光 燈：日光燈、節能燈等；3) HID :高壓汞燈、低壓鈉燈等；4) LED :二極管、LED系列。

照明控制方式

照明控制方式有兩種，即開關控制和調光控制。開關控 制主要是開關調控，即靜態控制方式，主要利用斷路器控制； 調光控制是動態控制方式，即要實現改變光源的光通量的輸 出。

1.1.2電器控制系統

常見家用電器按控制方式可以分為兩種：一種是簡單控 制電路的通斷來控制電器的控制器，主要可控制冰箱、熱水 器等家電；另一種是模擬紅外遙控器發出信號的控制器，主 要可控制空調、電視機等使用紅外遙控器的家電。

1.1.3智能遮陽系統(電動窗簾)

系統對電動窗簾的控制，實際上是通過控制電機來實現 開、關、停的智能控制?？刂茖ο罂梢允垢鞣N帶電機的設備, 如電動門、電動窗戶、電動投影幕等。

1.1.4安防監空系統

系統通過燃?xì)馓綔y器、煙霧探測器來監測有無煤氣泄漏 及起火等危險情況發生；通過紅外探測器、門窗磁探測器、 網絡攝像機、智能門鎖來監控有無外來人員入侵。如有發生 以上危急情況發生則自動發出報警信號。

1.1.5環境監測系統

系統主要通過各傳感器檢測室內環境，包括溫度傳感器、 濕度傳感器、PM2.5監測儀、甲醛監測儀等。

1.2智能家居系統框架

智能家居系統框架可以劃為應用層、智能家居控制界面定制平臺、網絡層、感知層四個組成部分，圖1所示是智能家 居系統框架圖。

2控制對象分析

2.1屬性

家居設備定義的屬性有以下幾方面：

設備名：用以區分不同設備。

設備位置：用來說明每個設備在家中所處的位置。

設備圖片：每類設備配置一種圖像，用以在智能終端 上顯示，用戶操作時，選擇相應圖片即可。

設備種類：設備種類有受無線信號控制的燈類，受紅 外遙控器控制的電視機空調類、有消息傳遞到智能終端的傳 感器類等。

首先設計一個設備父類，該類為抽象類，家居系統內各 類型的可控設備，都可以繼承設備類來實現。可設計空調類、 燈類、冰箱類、傳感器類等繼承設備父類。

在操作時，使用類生成的對象描述具體家居設備。例如 操作某個燈具時,使用燈類生成對象并分配資源，操作結束后, 對象消亡，回收資源。

2.2操作

將設備提供的功能，以函數接口的形式對外提供，最終 用戶也是通過這些接口信息，來定位某個特定設備上的具體功 能叫 該功能函數的基本特性:函數名、功能說明、函數返回值、 函數的參數、參數方向、類型和取值范圍。

函數返回值的類型主要有：無返回值型、整型、浮點型、 字符串型。

函數參數方向有三種：1）參數是由客戶端發送給服務器 端的，不需要返回值；2）參數是由服務器端發送給客戶端；3） 參數是由客戶端初始化，發送給服務器端，服務器能夠修改 參數的值。

2.3狀態

一般情況下，對設備的操作是對設備某一狀態的改變。 描述設備的狀態，狀態聲明應在操作聲明之前。狀態的描述 包括：狀態名、狀態說明、狀態值類型、期望狀態值、實際 狀態值、異常信息。

狀態名與改變該狀態的函數名直接相關；狀態說明和操 作中功能說明一樣，是一個字符串對象；狀態值類型可以是 短整型、浮點型、字符串型和枚舉類型。

2.4常見家居設備功能和參數

家居設備種類繁多，本文針對幾種常見家居設備進行了 抽象，其功能和參數描述如表1所列。

表1幾種常見家居設備功能和參數描述由表1可知，家居設備控制對象按其功能屬性和參數數 據類型，主要可以歸為以下幾類：

（1）開關類：主要是具有請求/響應兩種狀態的設備, 如燈的熄滅、電器電源的通斷等。

（2）可調控類：主要是控制和調節具有連續/非連續狀 態變化的設備，如燈的亮度調節、空調和冰箱的溫度調節, 電視機的音量調節等。

（3）數值類：主要是包含數據信息的設備，如傳感器的 數據顯示。

（4）菜單類:主要是受紅外遙控器控制的設備，如電視機、 空調等具有功能設置菜單。

3智能終端界面設計

3.1 MVC模式

在智能終端用戶界面的開發過程中，采用的是MVC的軟 件開發模式，圖2所示是MVC模式結構圖。該軟件框架中, 包含了提供處理用戶輸入的控制器，顯示用戶界面和圖像的視 圖以及用來保存數據和代碼的模型。根據MVC的設計原則, UI與程序邏輯是完全分離的。

3.3控制對象與控件的映射關系

根據對家居設備功能服務中操作屬性以及變量類型的分

析，抽象形成的設備功能服務操作屬性和智能終端設備UI控 件之間的基本映射關系如表2所列。

圖2MVC模式結構圖

3.4業務邏輯控制

業務邏輯控制的自動實現，相當于將家居設備功能服務 操作集合的描述信息，映射到UI模塊中的控件事件上，以此 實現對控件的邏輯控制功能叫

首先，根據該操作的輸入輸出屬性的判斷完成UI模塊中 的控件的選擇和映射；通過控件的狀態變化屬性事件，自動 生成綁定到控件事件的業務邏輯代碼;然后，通過操作該控件, 調用處理控件事件的邏輯控制代碼；最后，采用終端系統中的 線程機制完成與設備的通信，獲取相關的信息，并將之在用戶 的控制界面上反映出來。

表2家居設備操作與UI控件映射關系

4設計實例

本文結合Android平臺，將智能家居控制系統UI定制技 術實例化。在Android用戶界面設計過程中，都是采用XML 文件描述和配置用戶界面，同時，采用Java程序代碼實現業 務邏輯。

Android布局和基礎控件

Android界面設計主要由View和ViewGroup對象構建。

View主要完成接受用戶參數和實現用戶UI對象操作。View 對象在設計過程中，被系統作為一個數據流進行處理地 Android平臺本身已經內置了豐富的用戶界面控件，也可以構 建自定義UI控件図。用戶可通過修改控件屬性，以達到想要 的效果?？丶幕緦傩匀绫?所列。

Android事件傳遞和處理

Android系統有多種辦法來攔截用戶與應用程序交互的 事件。View類提供了多個方法來捕獲用戶的交互事件。組成 應用程序用戶界面的各種UI控件都包含了與交互事件相關的 回調方法[1°]。當相應的事件在控件上發生時，系統將會調用 這些方法。

表3控件的基本屬性表

4.3控件拖動

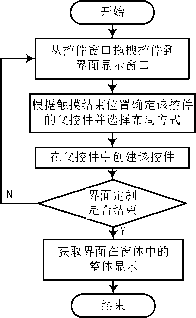

在智能家居控制系統使用過程中，用戶可通過布局及控 件的拖動完善控制系統界面。具體流程如圖3所示。

圖3添加控件的工作流程

Android控件拖動的實現，首先要檢測觸摸事件，主要 是實現觸摸事件的監聽，獲取觸碰點位置；通過實現onTouch （）方法來處理觸摸事件，對觸摸事件各種狀態進行定義與距 離判斷；最后，重新設置View的位置。

5結語

近幾年來，隨著4G技術的快速發展，移動終端越來越 受到用戶的青睞，便捷、友好的操作環境成為智能終端UI設 計的核心需求。Android設計實例結果表明，通過UI定制技 術，用戶能夠可視化操縱控制界面的布局生成，即使不熟悉系 統操作的用戶也實現美觀性和交互性強的界面。因此，本文 對智能家居控制系統UI定制技術的研究具有重要的市場價值 和現實意義。
