1.前言

波特圖是一種非常流行的確定動態系統穩定性的方法。然而，有時波特圖并不是一個簡單的穩定性指標。

圖 1 顯示了 TI 的 TPS40425 同步降壓轉換器的波特圖。在此應用中，在降壓轉換器的輸出端使用了一個 π 濾波器。

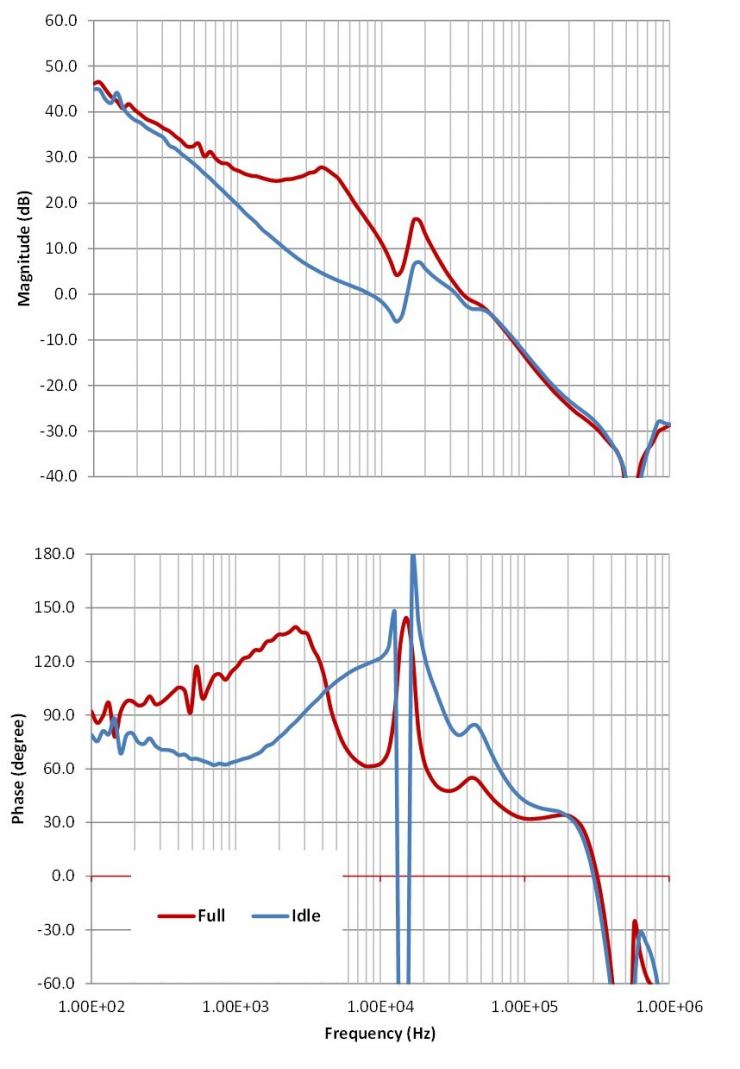

圖 1：具有輸出 π 濾波器的降壓轉換器的波特圖

由于 π 濾波器中使用的鐵氧體磁珠在負載電流范圍內具有不同的電感，因此在不同負載條件下測量的波特圖差異很大。在空閑時，測量的波特圖具有多個 0db 增益交叉。在這種情況下很難應用相位裕度和增益裕度標準。相反，我使用了奈奎斯特穩定性準則。

奈奎斯特穩定性準則著眼于笛卡爾坐標系中開環系統的奈奎斯特圖，其中 s = jω。假設開環系統傳遞函數為 F(s)，奈奎斯特圖是 F (jω) 傳遞函數的圖，其中 ω 從 -∞ 到 +∞。穩定性是通過查看 (-1,0j) 點的包圍數來確定的。如果 (-1,0j) 被 F(s) 逆時針環繞的次數等于 F(s) 的右半平面極點，則系統是穩定的。在本例中，如果降壓轉換器沒有右半平面極點，則 (-1,0j) 的圈數表示穩定性。

伯德圖是線性非時變系統的傳遞函數對頻率的半對數坐標圖，其橫軸頻率以對數尺度（log scale）表示，縱坐標幅值或相角采用線性分度，利用伯德圖可以看出系統的頻率響應。伯德圖一般是由二張圖組合而成， 伯德圖由兩張圖組成：①G(jω)的幅值(以分貝，dB表示)-頻率(以對數標度)對數坐標圖，其上畫有對數幅頻曲線；②G(jω)的相角-頻率(以對數標度)對數坐標圖，其上畫有相頻曲線。

奈奎斯特圖，是一種線性控制系統的頻率特性圖，對于一個連續時間的線性非時變系統，將其頻率響應的增益及相位以極坐標的方式繪出。奈奎斯特圖上每一點都是對應一特定頻率下的頻率響應，該點相對于原點的角度表示相位，而和原點之間的距離表示增益，因此奈奎斯特圖將振幅及相位的Bode 圖綜合在一張圖中。 一般的系統有低通濾波性的特性，高頻時的頻率響應會衰減，增益降低，因此在奈奎斯特圖中會出現在較靠近原點的區域。

我們可以從測量的 Bode 圖導出 Nyquist 圖。我先保存數據，我使用的分析儀提供以分貝為單位的幅度和以度為單位的相位的數據，如圖 2 所示。不同的頻率分析儀提供不同的格式。有頻率分析儀可以提供復數數據。

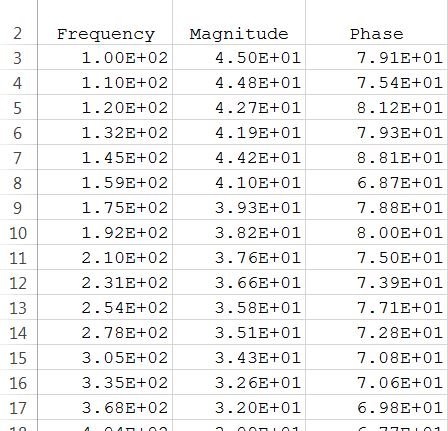

圖 2：頻率分析儀從波特圖測量中保存的數據

等式 1 將幅度和相位轉換為復數：

(1)

其中 M n是幅度，θ n是測量的 F(s) 的相位，其中 s = j2πf n。

應用公式 1 后，我在笛卡爾坐標系中繪制了復數。圖 3 中顯示的曲線是從 100Hz 到 1MHz 的頻率。這是從 0Hz 到 +∞Hz 的繪圖的一個很好的近似值。從 -∞Hz 到 0Hz 的圖是從 100Hz 到 1MHz 在笛卡爾坐標中水平鏡像的圖。我將圖中從 -∞Hz 到 0Hz 的部分添加到圖 3 并形成圖 4。

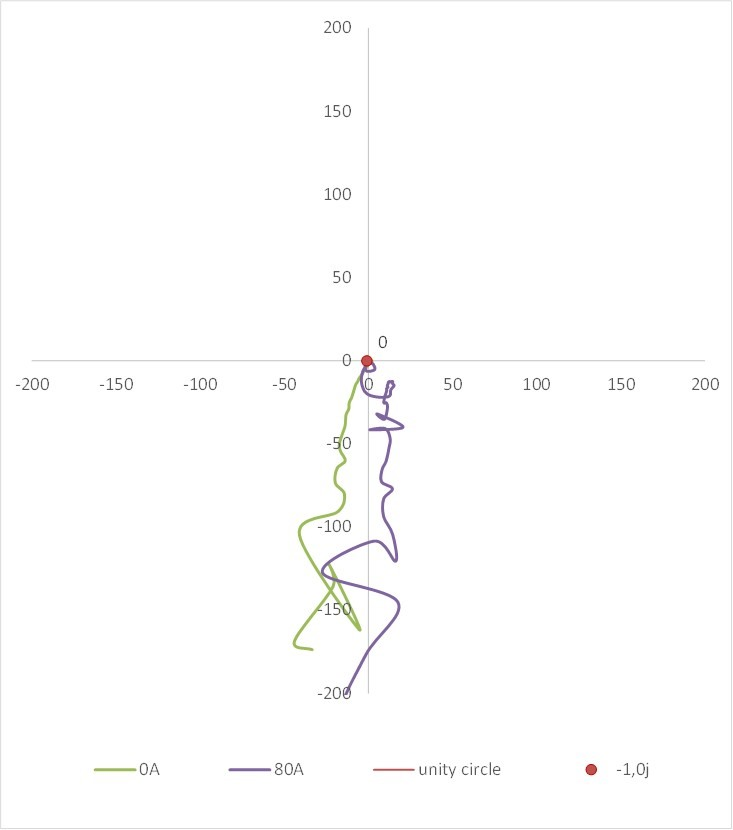

圖 3：從 100Hz 到 1MHz 頻率的波特圖導出的奈奎斯特圖

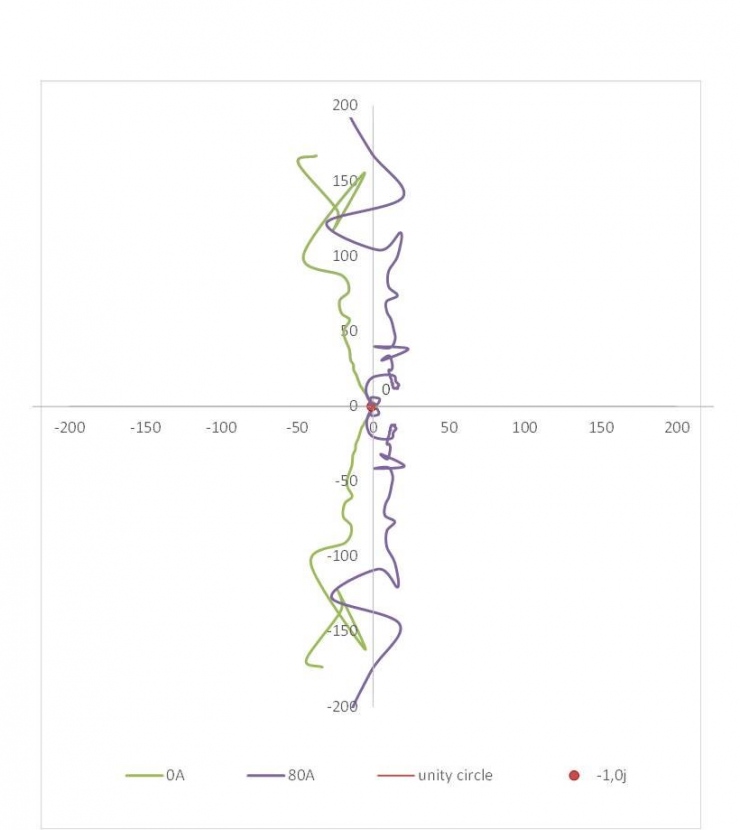

圖 4：從 -1MHz 到 -100Hz 和 100Hz 到 +1MHz 的 Bode 圖導出的 Nyquist 圖

單位增益圓周圍的路徑與系統穩定性最相關。我放大了靠近單位增益圓的區域。由于該系統是電壓模式降壓轉換器，我知道直流增益超過 90dB，相位從 0 度開始。我可以在完整的 Nyquist 圖中在較低頻率處近似繪制該圖，如圖 5 所示。

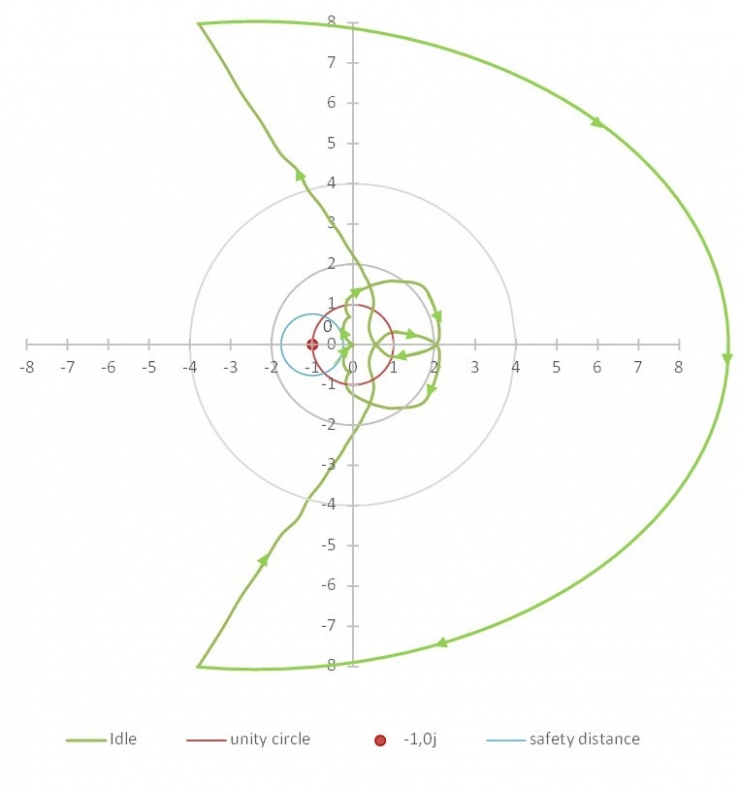

圖 5：系統空閑時從 -∞Hz 到 +∞Hz 的近似奈奎斯特圖

沿著 -∞Hz 的箭頭，我們可以看到 Nyquist 圖沒有環繞 (-1,0j) 點。系統穩定。我繪制了一個半徑為 0.766 且以 (-1,j0) 為中心的藍色圓圈。如果奈奎斯特圖沒有進入這個藍色圓圈，則相位裕度大于 45 度，增益裕度應大于 12dB。

按照相同的程序，圖 6 顯示了滿載時的奈奎斯特圖。沿著箭頭，我們可以看到奈奎斯特圖也沒有環繞 (-1,0j) 點。并且這個奈奎斯特圖在安全圈之外，如前所述。

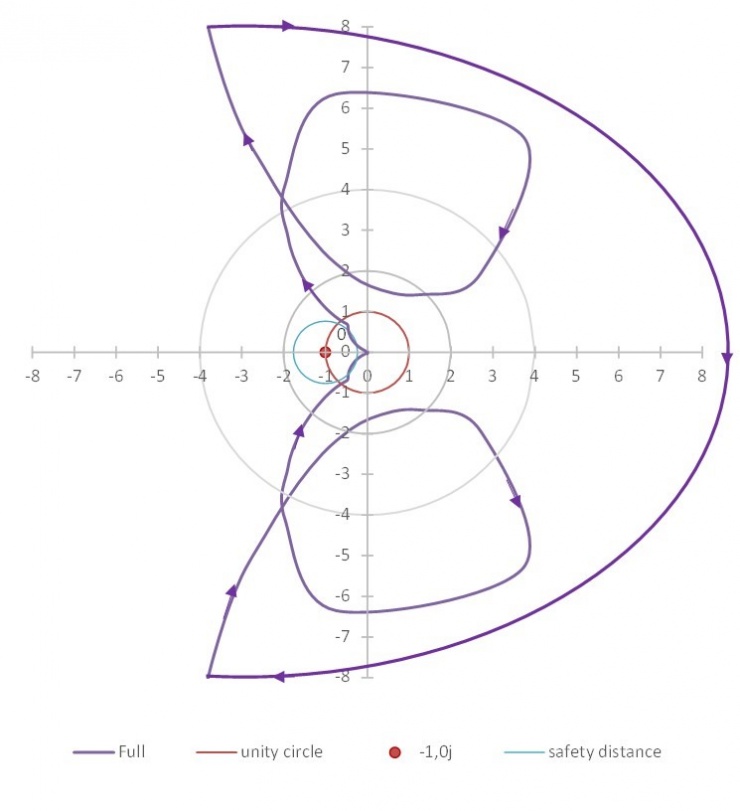

圖 6：系統滿載時從 -∞Hz 到 +∞Hz 的近似奈奎斯特圖

當 Bode 圖無法直接表示穩定性時，請考慮使用 Nyquist 圖。在這篇文章中向我們展示了如何將測量的 Bode 圖轉換為 Nyquist 圖以及如何使用 Nyquist 穩定性標準來判斷系統穩定性。
