隨著包括無線耳機、健身設備、智能手表、水表與燃氣表、便攜式醫療設備以及各種電池供電的智能物聯網設備的爆炸式增長，以鋰電池為電源的應用越來越普及。大多數移動設備正常工作都需要一定的恒壓電源，以保證系統正常運行。一般標稱為3.7V的鋰電池電壓范圍為2.8V-4.2V，隨著放電電壓下降。如果鋰電池輸出的電壓不適合所需的輸入電壓，或者電壓變化超出所需的容差范圍，則需要借助合適的升降壓轉換芯片。

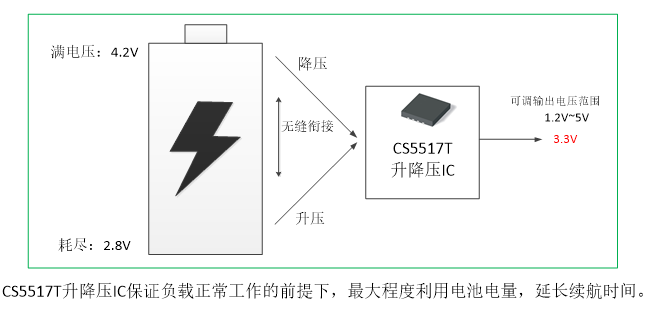

例如要得到5V電壓，必須得用升壓芯片了。但3.3V、3.6V兩種電壓，是否可以直接由鋰電池經過降壓芯片來實現呢？假設要使一個典型電壓范圍為2.8V到4.2V的鋰電池提供3.3V的輸出電壓，如果使用降壓轉換器，那么電池的截止電壓必須大于3.3V，無法有效利用電池中存儲的電能。而降壓-升壓轉換芯片有助于充分利用電池的所有電能，因為當輸入電壓等于或低于3.3V時，降壓-升壓轉換芯片還可以保證負載正常工作，最大程度消耗電池存儲的電能。如下圖所示：

降壓-升壓轉換器的第二個常見用途是用作電壓穩壓器。如果電源軌有變化（如3.3V±10%變化），而負載需要更精確的調節電壓（如3.3V±5%容差）時，那么就需要一個可以穩定電壓的降壓-升壓轉換器。如果元件對電源電壓敏感（例如光學模塊中的跨阻放大器）；如果其他DC/DC預調節器在工業應用中調節不夠嚴密；或者如果電源路徑中的其他元件（如電熔絲、負載開關或長電纜）根據電流變化增加，則可能需要更嚴格地調節電壓。只用升壓轉換器或降壓轉換器不能解決此問題。然而，降壓-升壓轉換器能夠?qū)⒉粩嘧兓妮斎腚妷赫{(diào)節到所需的更嚴格的限值。

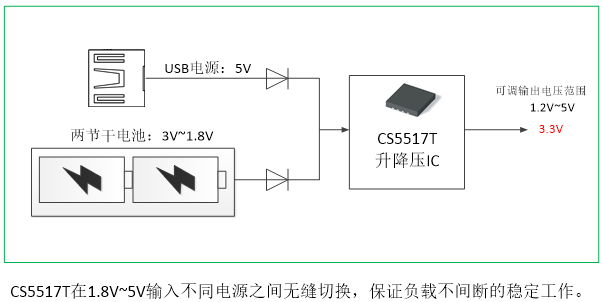

還有其他的應用場合選擇降壓-升壓轉換芯片是非常適合非常便捷的。就是不間斷電源自動切換。比如，類似特殊場合監控器這樣的設備，它由一個5V的USB壁式適配器或兩塊AA主電池供電，電池電壓變化范圍為3V（電池嶄新時）至1.8 V（電池耗盡時）。只有降壓-升壓轉換芯片可以承受從5V（壁式適配器）到1.8V（未連接壁式適配器且電池已耗盡）的寬輸入電壓范圍，并且仍然為系統產生3.3V穩定的電源輸出。除了降壓-升壓轉換芯片，只需要兩個外部二極管就可避免從壁式適配器流向電池的交叉電流，并在拔出壁式適配器時無縫切換到電池供電，負載不間斷的穩定的工作。

深圳市永阜康科技有限公司針對單節鋰電池、磷酸鐵鋰電池及2-3節干電池供電的移動設備應用需求，現在大力推廣一顆具備8uA超低靜態電流、600mA輸出的DC-DC升降壓IC-CS5517T，專用于便攜式電子產品。該器件支持1.8V至5.0V電池供電，可調輸出電壓范圍1.2V至5.0V，最大輸出電流可達500mA；因為隨著電池的放電，電壓是會下降的，使用該芯片，就能夠提高電池的效率，盡可能的榨干電池電量，可延長紐扣電池、鋰電池和多串聯堿性電池組供電的智能物聯網設備電池使用壽命。

概要

CS5517T是一款超微小型、超低功耗,高效率,升降壓一體DC-DC調整器.適用于雙節,三節干電池或者單節鋰電池的應用場景.可以有效的延長電池的使用時間。CS5517T由電流模PWM控制環路，誤差放大器，比較器和功率開關等模塊組成。該芯片可在較寬負載范圍內高效穩定的工作。CS5517T的輸入電壓為1.8V至5.0V提供可調輸出電壓為(1.2V至5V)。在輸出電壓為3.3V的情況下，輸入從2.7V到4.4V，它能提供最大600mA的電流負載 . CS5517T可以通過調整兩個外加電阻來設定輸出電壓。CS5517T提供了纖小的DFN2X2_8L封裝形式可供客戶選擇 ,其額定的工作溫度范圍為-40℃至85℃。

特性

?高效率：最大效率可達到95%

?最大電流輸出能力：0.6A

?低功耗:靜態電流8uA

?輸入電壓范圍：1.8~5V

?輸出電壓范圍：1.2~5V

?開關頻率:1M

?基準電壓：0.6V

?軟啟動

?低壓操作，可達100%占空比

?PWM/PFM自動切換占空比自動可調以保持很大負載范圍內的高效率，低紋波

應用

無線耳機、健身設備、智能手表、水表與燃氣表、便攜式醫療設備以及各種電池供電的智能物聯網設備

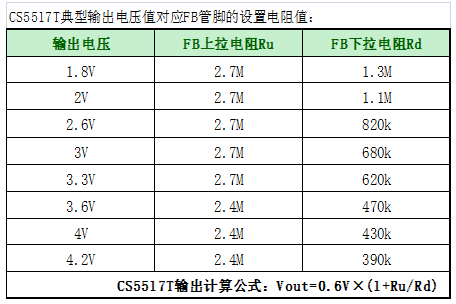

CS5517T典型輸出值應用參數

CS5517T應用信息

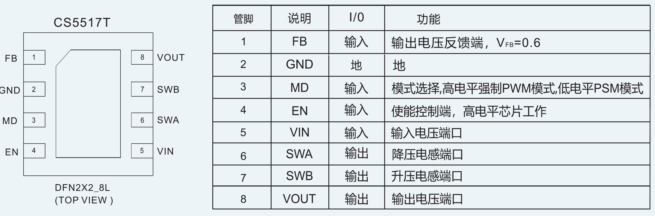

(1). CS5517T腳位圖以及管腳說明

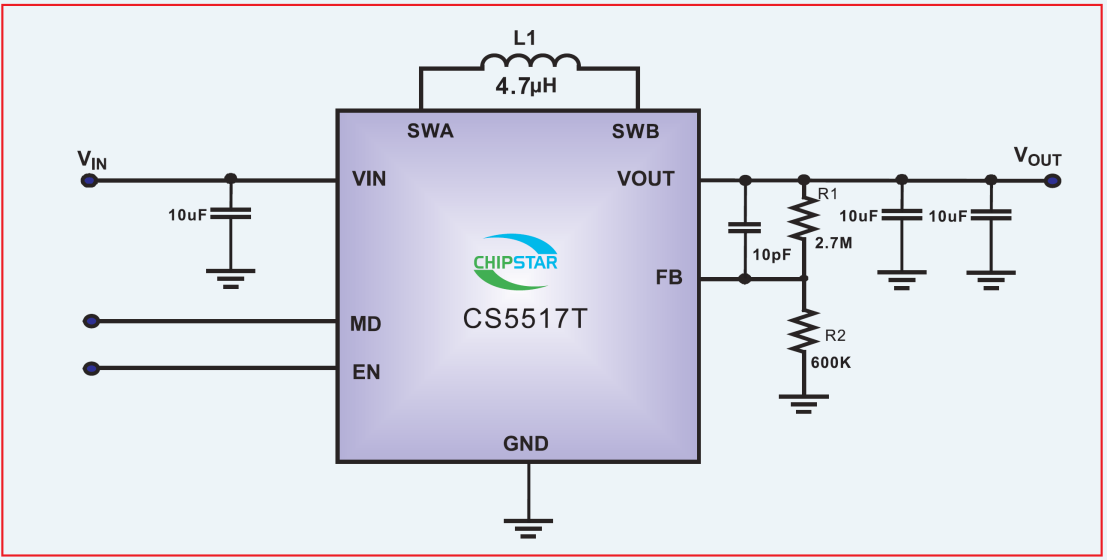

(2).CS5517TDEMO板原理圖

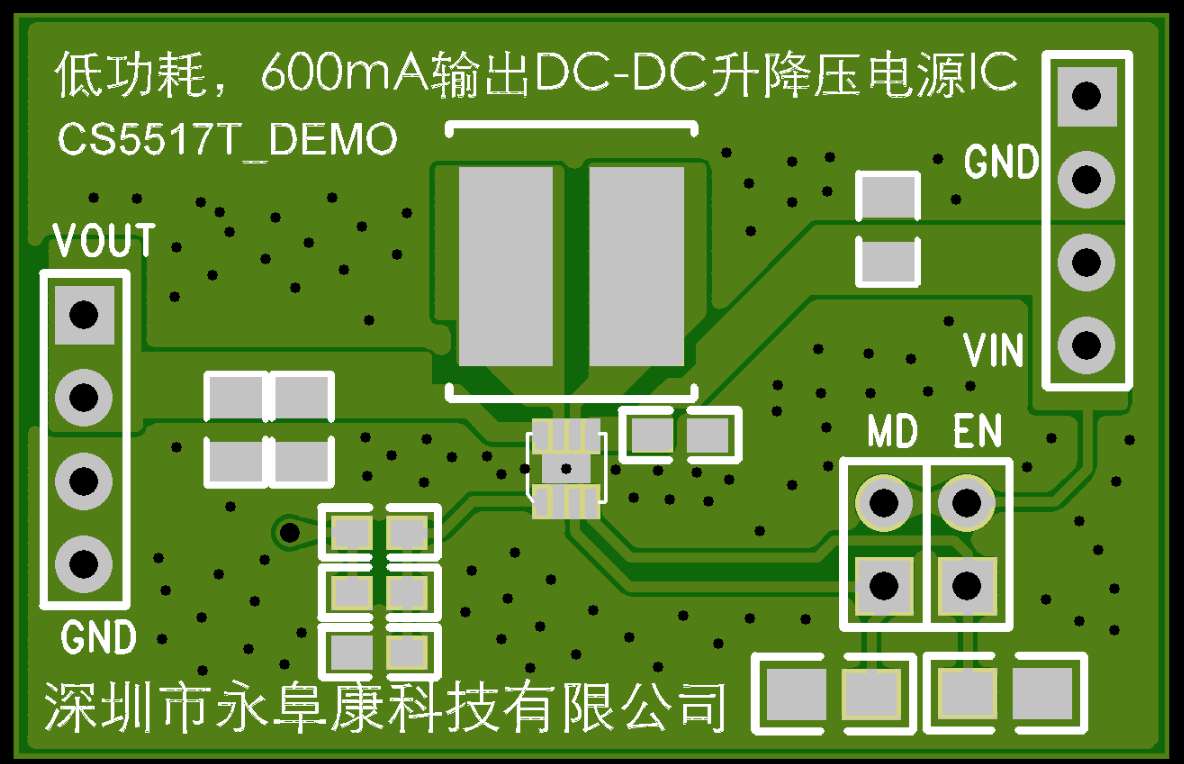

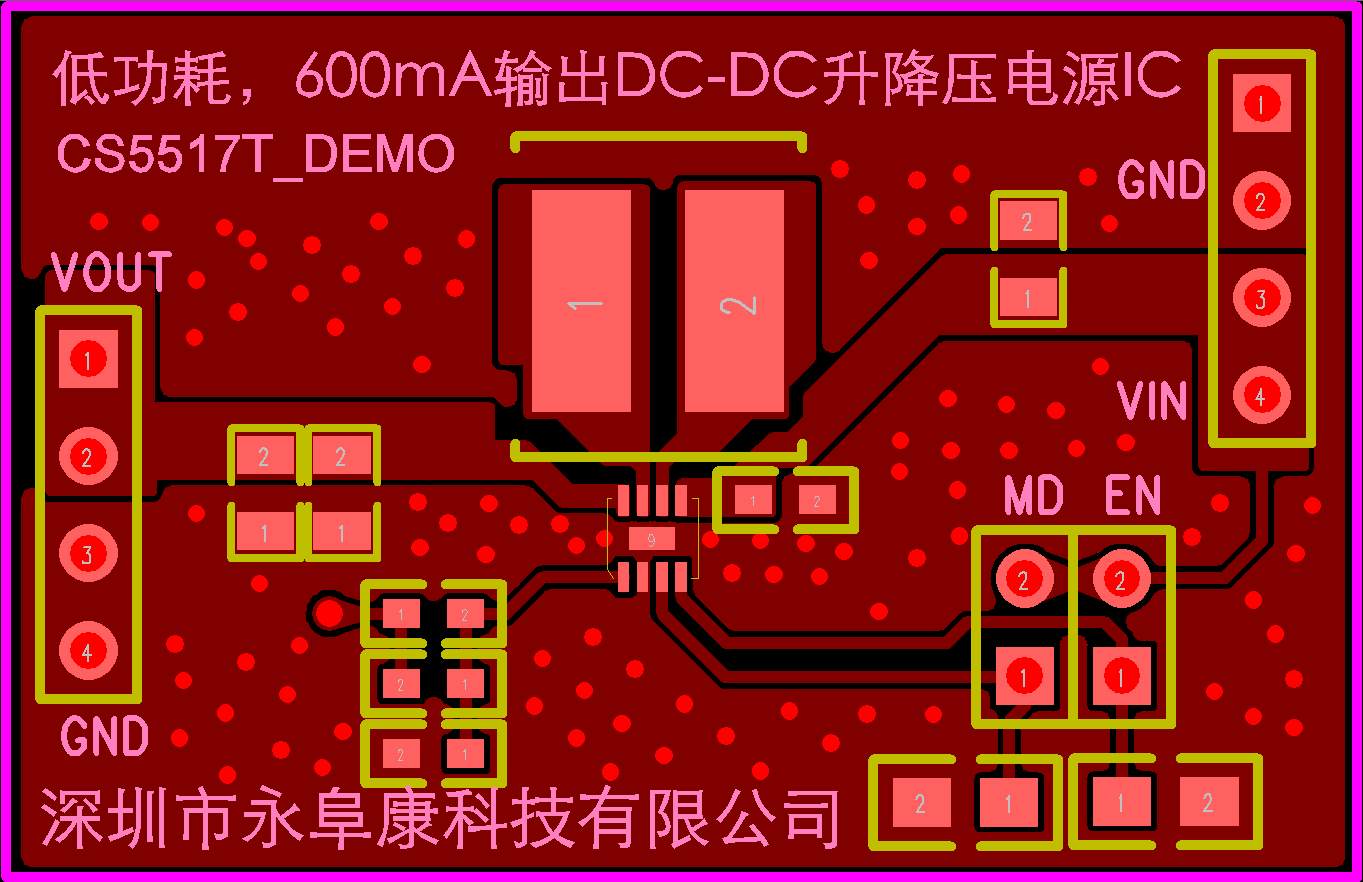

(3).CS5517TDEMO板PCB頂層設計圖

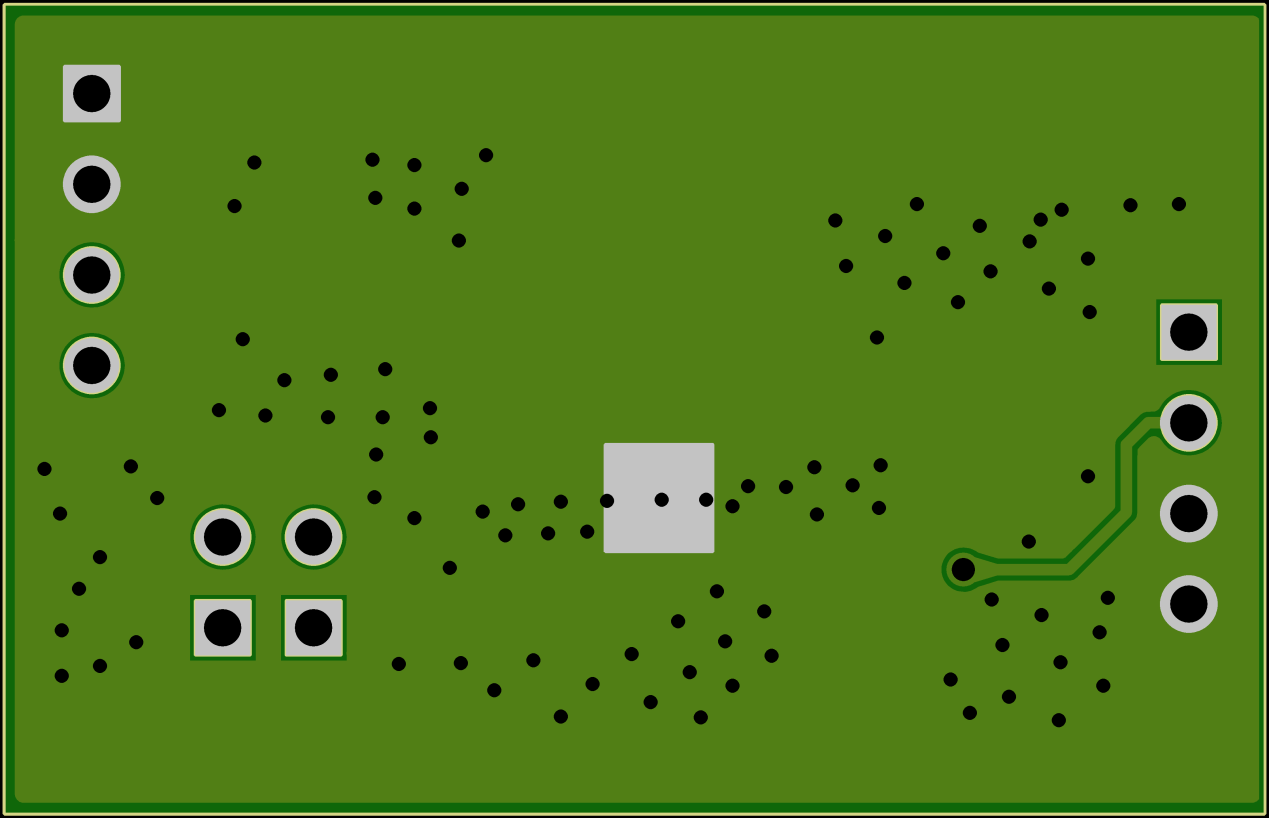

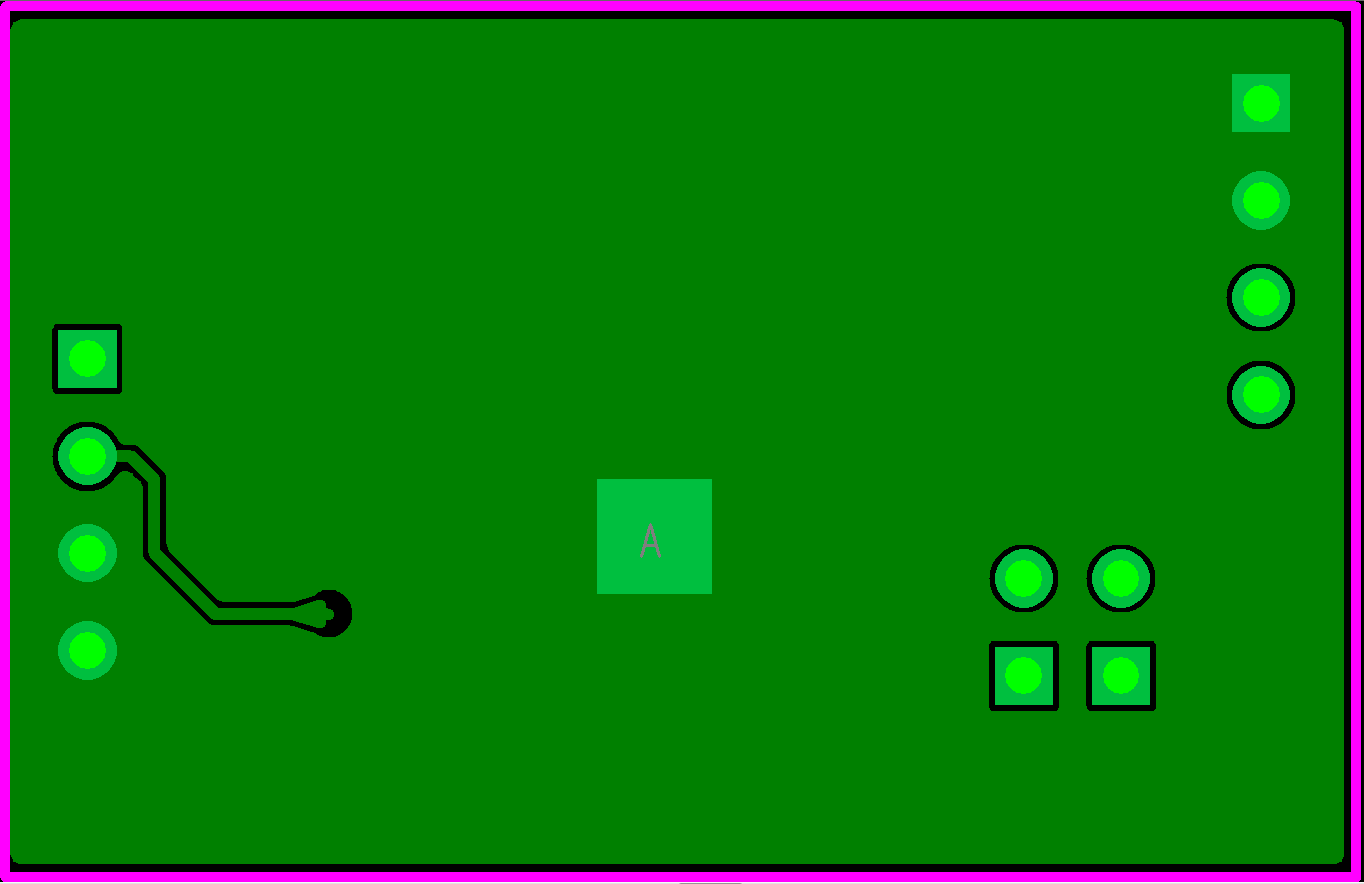

(4). CS5517TDEMO板PCB底層設計圖

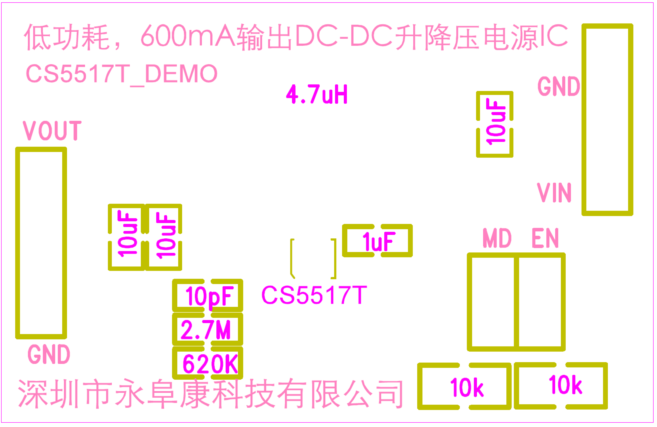

(5).CS5517TDEMO板貼片圖

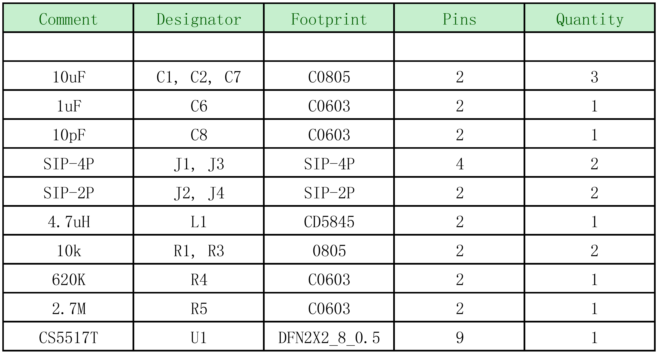

(6).CS5517TDEMO板物料清單

(7). CS5517T DEMO板3D布局圖正面

(8). CS5517T DEMO板3D布局圖反面

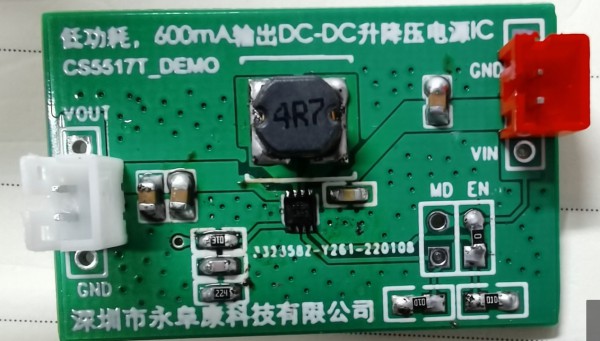

(9).CS5517TDEMO板實物圖
