隨著越來越多的設計超越了更簡單的微控制器的功能，今天我將向我們介紹為片上系統 (SoC) 供電的基本注意事項。我們需要做的第一件事是調出所選 SoC 的數據表或技術參考手冊。

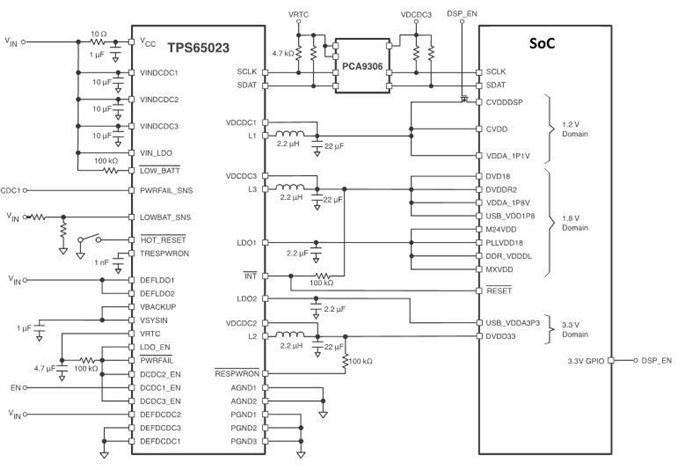

為 SoC 供電的 PMIC 示例

這些文檔中有五個條件可以幫助我們定義特定處理器或 SoC 的電源方案：

1. 絕對 最大額定值。 這些額定值定義了如果超出會損壞設備的條件。如果我們擔心損壞我們的新處理器，我們肯定需要知道該設備可以承受什么

2. 典型的電源域。 SoC 集成了通常在不同電壓水平下運行的功能，需要單獨的電源。例如，ARM 設備通常使用獨立于 SoC 域的 ARM 內核的專用電源，SoC 域包含集成到設備中的其余功能。其他常見域包括用于邏輯和通信外設的輸入/輸出 (I/O) 域，以及取決于所選存儲器類型的存儲器域。我們會在數據表中以類似于“推薦工作條件”的標題找到特定電壓，通常包含最小值、典型值和最大值的某種組合。

3. 電源順序要求。 我們不僅需要為所需域提供足夠的電壓，還需要確保以正確的順序啟用和禁用內部域，以避免出現電流泄漏或閂鎖等非理想行為。這通常通過延遲特定域的狀態變化來實現，直到先決域穩定或超過特定電壓。有時，電源排序要求會列出為域供電的順序，而其他數據表可能會詳細說明特定域之間的最大允許電壓差或所需的最小延遲時間。我們可以通過啟用具有先前電源或相應電源正常信號的穩壓器來創建延遲，并通過電阻器/電容器 RC 網絡和附加邏輯門實現特定的延遲時間?；蛘?，TPS65910 PMIC）甚至為各種設備預先配置了序列。

4. 當前要求。 在選擇可接受的穩壓器時，為應用定義預期電流將大大簡化選擇過程。如果可用，絕對最大電源電流將詳細說明穩壓器應支持的最苛刻條件。如果這些電流在數據表中沒有明確定義，或者提供的值對于我們的應用來說似乎過高，我們可以在線查找包含各種工作條件下的功耗測量值的附加文檔，這可以幫助我們設定更現實的期望對于典型值。通常，我們可以將具有等效電壓的域組合在一起，只要它們不違反排序要求。這種組合或分離域的靈活性使我們能夠在可用穩壓器之間重新分配負載電流。

5. 附加功能。 動態電壓調節 (DVS) 和不同的操作模式等特性擴展了 SoC 功能，并可以在適當?shù)臅r(shí)候降低功耗。對于更簡單的設計，我們可能不需要這些功能，這些設計可以與永久配置為一個電壓值的分立穩壓器一起工作。然而，其他設計可能更注重消耗，并且將受益于支持不同操作模式（如睡眠狀態或高性能條件）的靈活電源方案。PMIC 通常將多個穩壓器集成到單個封裝中，我們可以對其進行動態控制，從而使其能夠靈活地用于需要在緊湊空間中分離電壓域的平臺。PMIC 增加的多功能性通常比分立器件的成本更高，但TPS65023等適應性器件 即使是注重成本的設計也能負擔得起，與更簡單的電源架構相比，它擴展了 SoC 的功能。

TPS65023x設備是一種集成電源管理IC，用于由一個鋰離子或鋰聚合物電池供電的應用，需要多個電源導軌。TPS65023x提供三種高效降壓轉換器，旨在為基于處理器的系統提供核心電壓、外圍設備、I/O和內存導軌。核心轉換器允許通過串行接口動態改變電壓，使系統實現動態節能。所有三個降壓轉換器都在輕負載時進入低功率模式，以在盡可能寬的負載電流范圍內實現最大效率。
TPS65023x還集成了兩個通用200 mA LDO電壓調節器，通過外部輸入引腳啟用。每個LDO在1.5 V到6.5 V的輸入電壓范圍內工作，因此允許它們由一個降壓轉換器供電或直接由蓄電池供電。LDO的默認輸出電壓可以使用DEFLDO1和DEFLDO2引腳以數字方式設置為4種不同的電壓組合。串行接口可用于動態電壓縮放、屏蔽中斷，或用于禁用、啟用和設置LDO輸出電壓。該接口與fast和標準模式I2C規范兼容，允許以高達400 kHz的頻率傳輸。TPS65023x采用40引腳WQFN封裝，可在-40°C至85°C的自由空氣溫度下工作。

當然，我們可能需要更多詳細信息，具體取決于處理器，但這些通用指南可以幫助我們快速了解新平臺的基本電源要求。唯一電壓域的數量將與我們需要的穩壓器數量相關，并且將分組模塊的各個電流限制相加將定義共享電源所需的功率能力。

一旦我們選擇了一些可能性，我們可以重新訪問特定參數，例如公差和瞬態條件，以幫助縮小組件選擇范圍。此外，在數據表或技術參考文檔中搜索“必須”和“要求”等關鍵字有助于突出其他不顯眼的必需品。
