1.前言

如果我們認為電源管理集成電路 (PMIC) 僅為系統處理器供電，請允許我介紹特定應用的 PMIC。專用 PMIC 具有與通用 PMIC 相同的巨大系統優勢——包括降低系統成本、節省空間、電源排序和平臺可擴展性——但它們通常是為終端設備系統設計的更小的設備。此外，特定應用的 PMIC 具有超低泄漏電流，有助于延長便攜式應用中的電池壽命。在這篇文章中，我將為特定應用的 PMIC 描述兩個示例應用。

2.用于雙攝像頭應用的緊湊型攝像頭模塊 (CCM)

當前版本的便攜式電子產品（例如智能手機、平板電腦和筆記本電腦）現在使用兩個攝像頭：一個“面向世界”的攝像頭和一個“面向用戶的”攝像頭。將這兩款相機集成到智能手機、平板電腦和可拆卸筆記本電腦等終端設備中，需要一種集成的高效電源解決方案。像TPS68470這樣的特定應用 PMIC可以為雙攝像頭應用中的緊湊型攝像頭模塊 (CCM) 供電：為圖像傳感器生成時鐘，驅動用于攝像頭閃光燈和各種指示燈的發光二極管 (LED)，以及集成 LED隱私指標的驅動因素。

PS68470設備是一種先進的電源管理單元，為小型攝像機模塊（CCM）供電，為圖像傳感器生成時鐘，驅動雙LED閃爍，并集成兩個LED驅動器用于通用指示燈。TPS68470能夠在CCM中生成所需的所有電源軌。
核心電壓調節器是最先進的降壓轉換器，可用于圖像傳感器數字電源，LDO（LDO_ANA）可用于圖像傳感器模擬電源。
TPS68470還具有一個高效升壓轉換器，以支持兩個1A LED閃存驅動器。LED電流由經調節的低壓側電流源控制。

由于相機傳感器模塊對局部電噪聲很敏感，系統設計人員必須考慮降低噪聲的方法。相機 PMIC 集成了干凈的電源軌以減輕這種噪聲。雖然分立電源實現需要我們在板上設計額外的邏輯組件，但 PMIC 集成了電源排序組件，從而減小了解決方案尺寸并減少了排序設計工作量。

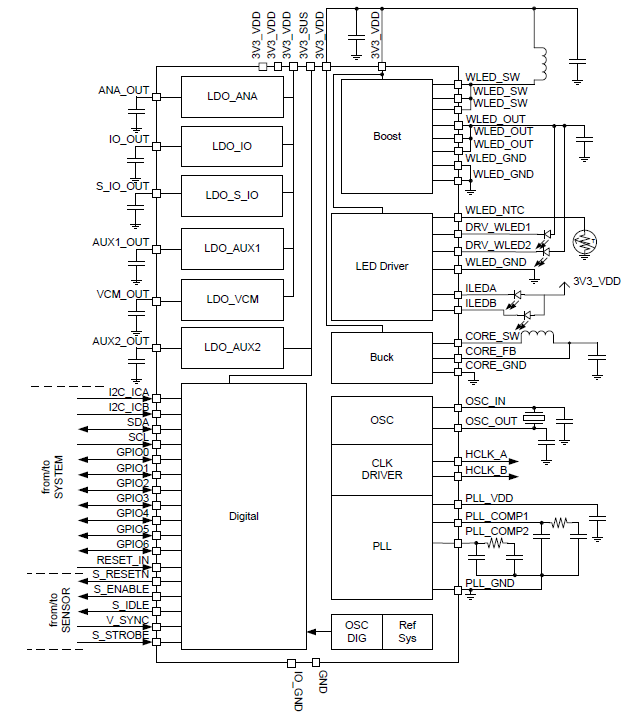

圖 1 顯示了可以為雙攝像頭模塊供電的 PMIC 的高級框圖。

圖 1：TPS68470 框圖

3.電子紙顯示器EPD 應用

即使沒有電源連接，電子紙顯示器 (EPD) 也可以顯示圖像。EPD 也非常薄 (60μ)，使其在空間受限的應用中具有優勢。憑借這些優勢，我們可以將顯示器添加到具有挑戰性的功率和空間限制的產品中。

電子墨水的工作原理是在施加電荷時移動懸浮在透明溶液中的帶正電和帶負電的微膠囊。EPD 應用需要多個輸出電源軌，例如用于顯示器的低輸入電源，包括 ±15V。

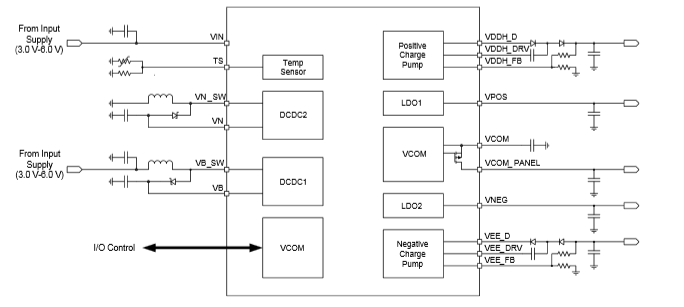

圖 2 是TPS65185的應用示意圖。

圖 2：TPS65185典型應用原理圖

像TPS65185這樣的特定應用 PMIC將必要的電源軌集成到單個器件中，從而為 EPD 提供高效且節省空間的解決方案。該TPS65185手柄測序和為I 2 C-控制以適應特定的功率要求。

TPS65185x設備是一款單芯片電源，專為便攜式電子閱讀器應用中使用的E-Ink Vizplex顯示器設計，該設備支持9.7英寸及以上的面板尺寸。兩個高效DC-DC升壓轉換器產生±16-V軌道，通過兩個切換泵將軌道升壓至22 V和-20 V，為Vizplex面板提供柵極驅動器電源。兩個跟蹤LDO產生±15-V電源驅動電源，支持高達120/200 mA（TPS65185/TPS651851）的輸出電流。所有導軌均可通過l2C接口進行調節，以適應特定的面板要求。
精確的背平面偏置由線性放大器提供，可通過串行接口通過9位控制從0 V調整至-5.11 V；根據面板條件，它可以產生或吸收電流。TPS65185x支持自動面板反沖電壓測量，從而無需在生產線中手動校準VCOM。測量結果可以存儲在非易失性存儲器中，成為新的VCOM通電默認值。

這是特定應用 PMIC 的兩個示例。PMIC 不僅僅是為整個系統供電的電源解決方案。特定應用的 PMIC 有助于將少量電源軌集成到單個 IC 中，為專用系統模塊供電，同時仍能提供與通用 PMIC 相同的巨大優勢。
