引言

蓄電池組是變電站電源系統的重要組成部分,一般作為后備直流電源使用。在站用交流系統無法提供電能或直流電源系統整流裝置發生故障時,蓄電池組會作為獨立電源使用,為繼電保護及自動裝置、斷路器分閘與合閘、拖動機械設備的整流設備、通信、事故照明提供電源。蓄電池組的持續供電時間決定了變電站供電故障時搶修人員能夠獲得的搶修時間,如果維修工作能夠在蓄電池持續供電時間內完成,則可避免由供電故障帶來的經濟損失和其他事故。

為保證在運蓄電池運行質量,按照《電力系統用蓄電池直流電源裝置運行與維護技術規程》(DL/T724—2000）中的要求,需定期對變電站內蓄電池組進行核對性充放電試驗。

蓄電池組核容過程中,以規定的放電電流進行恒流放電,當其中一個單體電池達到了規定的放電終止電壓,即停止放電,然后根據放電電流和放電時間,計算出蓄電池組的實際容量。當蓄電池組容量不滿足要求時,每一次核容試驗只能發現一只故障蓄電池。蓄電池組核容試驗時,需退出整套直流電源系統,該套直流電源系統上的負荷由另一套互為備用的直流電源系統供能。因此,利用有限的試驗數據在盡可能短的時間內對整組蓄電池的所有單只蓄電池進行狀態評估,對于保障直流電源系統的安全可靠運行具有重要的工程意義。

本文提出了一種基于改進Newton插值的蓄電池組核容方法,該方法利用改進后的Newton插值法擬合10h率放電電流下各單只蓄電池試驗后期放電曲線,使用有限數據預估蓄電池健康狀態,可根據需要減少核容試驗時間。最后,利用不同健康狀態蓄電池核容試驗的數據樣本對該方法進行校核,驗證了該方法的正確性。

1Newton插值法基本原理

要預估蓄電池的容量,需要繪制并存儲蓄電池的放電曲線,但不同廠家、不同型號、不同放電率下蓄電池放電特性離散性較大,而且隨著時間的推移電池必然會老化,蓄電池組的放電特性也將發生變化。雖然難以找到單只蓄電池放電曲線的解析表達式,但是可以確定蓄電池端電壓函數U在放電時間軸1上是連續的,可以通過試驗得到U(t）在有限個節點上的函數值,在區間[a,b]上,用P(t）近似代替U(t）,且滿足:

n+2個互異插值節點(t_i,U(t_i））在滿足插值條件P_n(t_i）=U(t_i）下可以確定的n次插值多項式:

可以證明式(2）是唯一的。

將式(2）改寫成如下形式:

多項式系數a₀,a₁,…,a_n可由式(4）迭代求得:

式(4）中:

利用n＋1個互異插值節點(t_i,U(t_i））確定插值多項式P(t）后就可以估算任意時刻1x的函數值U(t_x）了。Newton插值法的優點在于對已經確定的插值多項式,如果要用新得到的插值節點來修正,不用改變多項式已經確定的參數,只需在插值多項式后面附加一項。

2適用于電池核容試驗的改進Newton插值法

Newton插值法構建的多項式對實際曲線的函數表達式是有誤差的,通常來說高次插值優于低次插值,但不是次數越高就越好,也就是說,在蓄電池核容試驗中,并不是用越多的已知數據去擬合蓄電池的端電壓曲線就越精確。Newton插值法的估算誤差為:

若給定n＋1個互異插值節點(t_i,U(t_i））,將得到n個不同階次的Newton插值,可以用式(6）估算任意節點(t_x,U(t_x））

在每一次Newton插值下的誤差,從而得到誤差最小的那個函數值U(t_x）。

不同健康狀態的蓄電池在核容試驗后期放電曲線的形狀是不同的,傳統Newton插值法需要利用已知數據計算每只蓄電池的各次插值多項式,然后用式(6）逐個估算每只蓄電池在各次Newton插值下的誤差,最后選擇估算誤差最小的那一階次Newton插值來擬合放電曲線,這種算法過于煩瑣且失去了工程意義。

此外,蓄電池放電過程中,每只蓄電池的端電壓都有一個逐步降低的過程,當放電時間t₁≤t₂時,蓄電池端電壓U（t₁）≥U（t₂）,利用蓄電池端電壓的兩個已知數據構造的一次Newton插值多項式天然滿足該條件。

考慮到工程應用中的算法應盡可能簡單和統一,并且放電過程中蓄電池前一時刻的端電壓必然大于后一時刻的端電壓,本文在處理蓄電池核容數據時對傳統Newton插值法進行了如下改進:

2）對所有的蓄電池都使用相同個數的實際數據構建相同階次Newton插值多項式:

2）在使用Newton插值法估算蓄電池端電壓時,若后一時刻蓄電池端電壓估算值大于前一時刻蓄電池實際值,則使用2次Newton插值對估算結果進行修正。

在蓄電池核容試驗中,為防止蓄電池過放電對其壽命造成損傷,單只蓄電池端電壓達到放電終止電壓時應提前終止核容試驗,對容量不滿足要求的這只蓄電池進行活化或更換后重新開展蓄電池核容試驗,以核算其他蓄電池的容量是否滿足要求,這進一步延長了蓄電池核容試驗時間,加劇了單套直流電源運行所帶來的風險。

為縮短蓄電池核容試驗時間,對于因單只蓄電池端電壓低于放電終止電壓而提前結束的核容試驗,可利用改進Newton插值法評估其他蓄電池狀態,對于估算容量不滿足要求的蓄電池提前采取活化或更換措施,減少額外開展的核容試驗次數。

具體操作方法:蓄電池核容試驗過程中每小時記錄一次每只蓄電池的端電壓,當達到規定的試驗時間或因蓄電池容量不滿足要求提前結束試驗時停止數據記錄:若蓄電池整組容量不滿足要求且試驗總時長不小于4h,利用最后記錄的4次數據構建每只蓄電池端電壓的3次Newton插值多項式:若蓄電池整組容量不滿足要求且試驗總時長小于4h,利用所有的數據構建每只蓄電池端電壓相應階次的Newton插值多項式:用構建好的Newton插值多項式估算每只蓄電池在規定試驗總時長下的端電壓,若端電壓估算值大于最后一次試驗記錄值,則使用最后兩次試驗記錄值構建1次Newton插值對估算結果進行修正:最后,根據每只蓄電池在規定試驗總時長下的估算值,評估所有蓄電池容量是否滿足要求。

3應用案例分析

從兩個換流站實際運行的蓄電池核容數據中提取了兩組數據,其中一組蓄電池投運年限為6年,該組蓄電池中有52只蓄電池,作為第一組樣本:另外一組蓄電池投運年限為3年,該組蓄電池中有104只蓄電池,作為第二組樣本。從兩組樣本中各抽取30只蓄電池,每只蓄電池在核容試驗中記錄了8次數據。利用前7次數據分別構造每只蓄電池的1～6階Newton插值多項式,計算各階Newton插值多項式下每只蓄電池在核容試驗第8小時時端電壓的估算值,并用式(7）所提誤差率作為改進Newton插值法的考評指標。

式中:u₈'為蓄電池第8小時端電壓的估算值:u₈為蓄電池第8小時端電壓的觀測值。

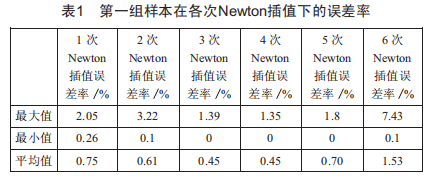

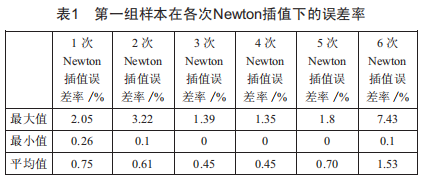

表1展示了第一組樣本中30只蓄電池第8小時端電壓在各次Newton插值下估算值的誤差率。

表2展示了第二組樣本中30只蓄電池第8小時端電壓在各次Newton插值下估算值的誤差率。

通過對兩組樣本的數據核算,可以得到以下結論:

(1）對于運行時間較短的蓄電池組,低次Newton插值能很好地估算每只蓄電池在核容試驗中的端電壓,改進后的3次Newton插值最大誤差率不超過1%。

(2）對于運行時間較長的蓄電池組,3次和4次Newton插值均能很好地估算每只蓄電池在核容試驗中的端電壓,改進后的3次Newton插值最大誤差率不超過2%。

(3）在工程應用中,利用改進后的3次Newton插值法估算投運時間不同的蓄電池在核容試驗中的端電壓均有較低的誤差率。

4結語

本文提出的基于改進Newton插值的蓄電池組核容方法,可以利用蓄電池組核容試驗中實際產生的數據估算規定核容試驗總時長下每只蓄電池的端電壓,該方法通過較少的試驗次數和較短的試驗時長就能對整組蓄電池中所有的蓄電池健康狀態進行評估。案例分析結果表明,所提方法使用的數學模型簡單可靠,對投運年限不同的蓄電池在核容試驗中的端電壓估算結果與觀測結果的誤差率可保持在2%以內。
