引言

目前國內外都非常重視煤礦救援機器人的研究與開發,國外進行相關研究的起步較早,技術也較為成熟。國外救援機器人已經具有建立巷道三維模型的功能(比如美國卡內基梅隆大學研制的機器人Groundhog）,國內外機器人的移動方式都以輪式和履帶式為主,而控制方面都是采用遠程遙控方式,目前也都還沒有在巷道中實現完全自主導航完成救援的報道。

伴隨著傳感器、智能控制等技術領域的發展,相比于礦井機器人(發生災害后環境復雜且充滿危險）,移動機器人在自主導航方面已經有了長足的進步,尤其是室內機器人自主導航技術已經相對成熟,而室外如汽車自動駕駛模式的發展也十分迅速。

本文主要探究一種可以在礦井內部自動行走的四足機器人,目的是可以傳輸影像、探查音源等,用于礦井發生事故時進行井下救援,防止二次事故對救援人員造成傷害。本文主要介紹了第一階段的研究內容,即控制四足機器人自動行走。

目前,機器人的移動方式主要包括履帶式、輪式和足式。

履帶式機器人能更好地適應松軟的地形,例如沙地、泥地,履帶與地面接觸面積大,較平穩,缺點是對高低落差較大的地形無能為力。

輪式機器人更適合平坦的路面,特別是馬路,且能高速移動,但容易打滑,不平穩,且對復雜地形無能為力。

四足機器人步行腿具有多個自由度,落足點是離散的,故能在足尖點可達域范圍內靈活調整行走姿態,并合理選擇支撐點,具有更高的避障和越障能力。為此,四足機器人的研究已成為機器人學中一個引人注目的領域,而運動學的研究是步行機器人各項研究的基礎。

本文首先根據四足動物的身體結構,提出一種四足機器人結構設計方案,然后對該機器人進行結構分析,并采用Solidworks軟件建立四足機器人的虛擬樣機,最后對分析結果進行仿真驗證。

1四足機器人本體結構設計

1.1自由度確定

四足機器人在行走過程中,腿部主要有兩種狀態:擺動態、支撐態。擺動態時步行腿相當于連桿串聯起來的空間開鏈式結構,步行腿的自由度數等于關節數。支撐態時基體是并聯機構的中央構件,地面可作為并聯機構的機架,步行足與地面接觸存在摩擦,不打滑,可看作是與地面組成的球關節。

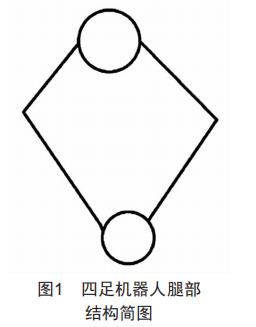

如圖1所示,該腿部機構構件數為4,包含5個低副(其中包含1個復合較鏈）,不含高副。

設任意時刻處于支撐相的腿數為n(n≤4）,則此時模型為具有n個分支的空間多環并聯機構,其自由度數M可由式(1）計算:

式中:F為自由度:n為構件個數:P₁為低副個數:P_h為高副個數。

將n=4,P₁=5,P_h=0代入式(1）,得單腿的自由度F=2,故機械的總自由度等于8。由此可知,無論該機器人采用何種步態,軀體在一定范圍內均可實現任意位置和姿態,同時也驗證了本文所建立的簡化結構能夠滿足機器人在空間的基本運動要求。

1.2機構模型的建立和簡化

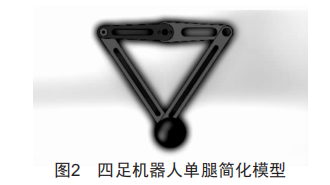

該四足機器人的機械結構參考了哺乳類動物的生理結構,由五部分組成。腿部與軀干由5個關節連接,每個關節的自由度有1～3個。考慮到機械的靈活性與復雜性的關系,對機械結構進行一定的簡化。簡化后結構如圖2所示,由五部分組成。4條腿的參數、結構相同,并且呈中心對稱分布。

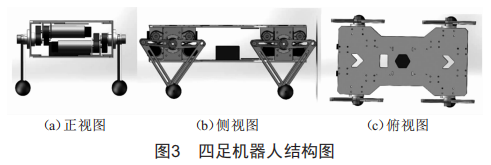

由圖3可以看出,該機器人結構相對簡單,每條腿配有2臺電機,分別控制腿部的前半部和后半部,共配有8臺電機,其與4條機械腿以及上下2塊金屬蓋板共同組成了該四足機器人。

2運動設計及仿真

2.1四足機器人足端軌跡規劃

令起點位置P_s=（x_s,y_s,z_s）,期望落腳點的位置為P_d=（x_d,y_d,z_d）,則每次跨腿的長度為T_x=x_d-x_s,每次抬腿高度為T_z=z_d-z_s。

足端軌跡規劃采用Raibert提出的算法,具體地,令T為步態周期,h為支撐相占空比,則擺線軌跡為:

2.2仿真驗證結果

下面采用MATLAB軟件對四足機器人的足端軌跡進行模擬仿真。

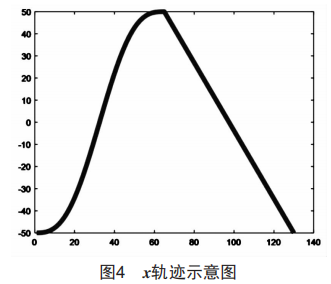

以四足機器人為坐標原點,建立坐標系,先進行x方向（即平行于地面方向）上的仿真,如圖4所示。

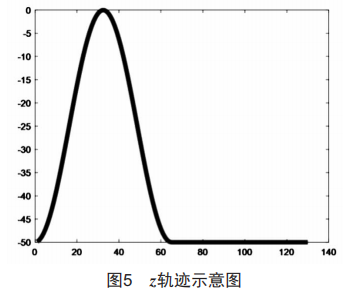

然后進行:方向（即垂直于地面方向）上的仿真,如圖5所示。

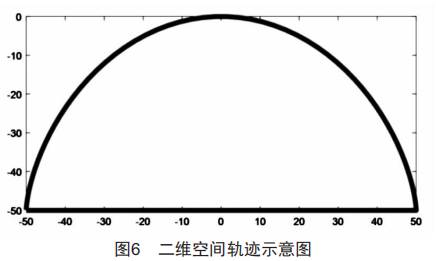

最后進行四足機器人在二維空間上的仿真,如圖6所示。

由圖4、圖5、圖6可得到四足機器人的足端軌跡,同時也驗證了四足機器人結構和運動設計的合理性。

3控制系統分析

3.1控制元件分析（PlD調節器）

PID控制即為對偏差進行比例、積分和微分的控制。P與響應快慢有關,I與靜態誤差有關,D與振蕩有關。在微處理器里,使用離散的差分方程替代連續的微分方程,這樣它只需要根據采樣時刻的偏差值計算控制量即可。

下列各式中,k_p、k_i、k_d為設定的PID初始參數:e_k為本次誤差:e_k-1為上一次誤差:Ⅹei為累加和:p_wm為輸出:α為電機加速度:θ為偏離平衡位置的角度:α為角度變化率。

（1）位置閉環控制算法（根據編碼器的脈沖累加測量電機的位置信息）:

（2）速度閉環控制算法（根據單位時間獲取的脈沖數測量電機的速度信息）:

（3）直立控制算法（平衡控制）:

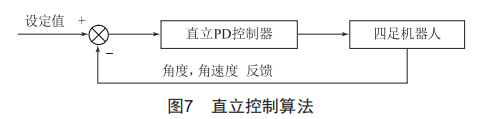

直立控制算法流程如圖7所示。

（4）串級PID控制算法（對電機直接操作,控制直立和速度）:

式(6）速度閉環控制算法可以改為式(8）:

合并式（7）和式（8）得到式(9）):

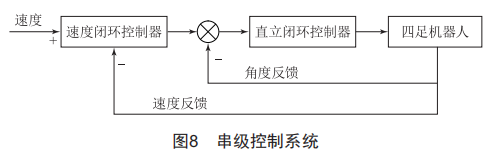

串級控制系統如圖8所示,注意此時系統中,速度控制是負反饋。

（5）轉向控制)使用Z軸陀螺儀的數據作為轉向速度偏差進行P控制,保持轉向速度為設定值,這樣做,算法簡單,容易實現,避免了打滑漂移無法檢測的問題。

3.2控制程序分析

3.2.1機器人電機的控制流程圖

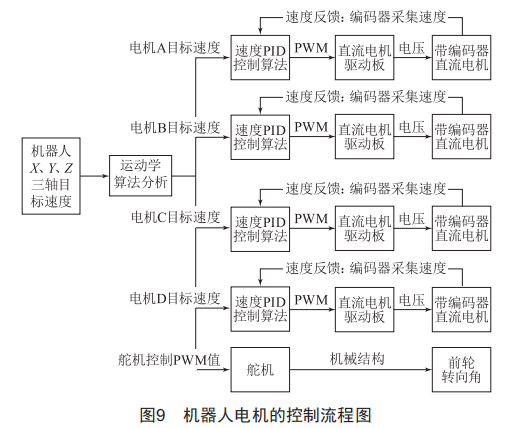

其控制原理是通過改變機器人的目標速度實現控制。目標速度經過運動學函數得出電機的實際輸出,最后通過PID速度控制函數來實現電機的速度控制。具體實現過程如圖9所示。

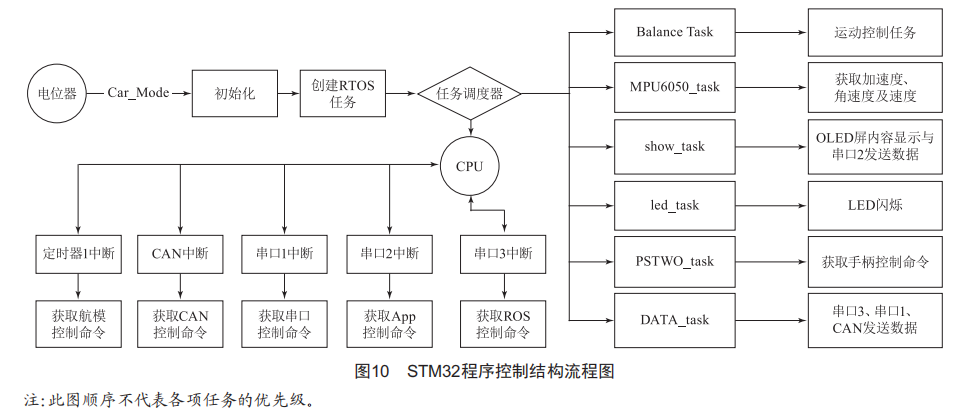

3.2.2 STM32程序控制結構流程圖

RTOS任務為每個任務賦予一個優先級,以此來決定各個任務執行順序。RTOS任務調度器根據任務的優先級決定任務的執行順序,每個任務執行的時間很短,因此幾乎等效于所有任務同時執行,在此期間如果發生中斷則去響應中斷。串口2中斷用于App藍牙控制,串口3中斷用于接收ROS傳過來的信息。Car_Mode決定PWM輸出控制電機的極性,一般在出廠前已經設置好,用戶無須更改。

具體實現過程如圖10所示。

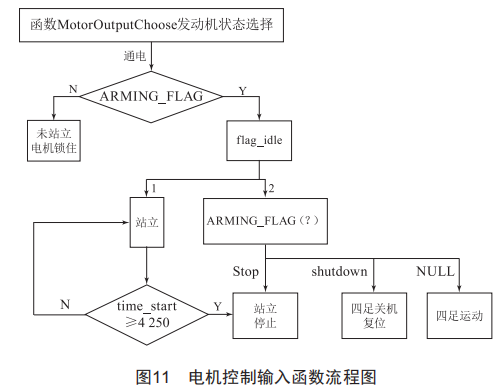

3.2.3電機控制輸入函數（四足八電機）

此函數設定了幾種四足上電及運行的情況:

（1）開始上電的時候,四足靜止不動:

（2）站立,此時代表解鎖狀態,剛解鎖時,四足站立:

（3）踏步/行走,代表四足開始運動,可以調節跨步的大小:

（4）四足關機。

函數流程具體如圖11所示。

4結語

本文首先通過對四足機器人進行機械結構分析,確定了該類型四足機器人的運動形態:然后做出了四足機器人足端軌跡,確定了四足機器人的行進方式:最后基于STM32單片機對四足機器人發出行走指令,完成了自行走四足機器人的初步研究。
