POE （Power Over Ethernet）指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流供電的技術。POE技術能在確?，F(xiàn)有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。IEEE 802.3af標準是基于以太網供電系統POE的新標準，它在IEEE 802.3的基礎上增加了通過網線直接供電的相關標準，是現有以太網標準的擴展，也是第一個關于電源分配的國際標準。為了在新的產品應用中奪取和保持市場占有率，降低PoE受電設備（PD）中電源級所占用的成本而同時不犧牲可靠性是至關重要的。

反激式是以太網供電 (PoE) 受電設備 (PD) 設計中最常用的隔離式 DC/DC 轉換器，可為無線接入點、IP 電話和安全攝像頭等許多基于以太網的產品提供高達 25.5W 的功率。

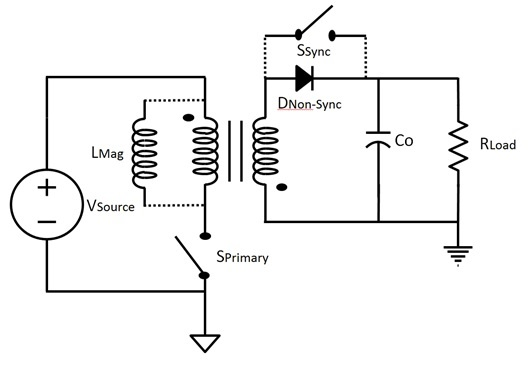

圖 1 顯示了一個簡單的反激式功率級。當初級開關打開時，反激式首先對磁化電感充電并將能量存儲在電源變壓器的氣隙中。當初級開關關閉時，勵磁電感使電壓反向并使二極管正向偏置，從而將能量輸送到負載。

圖 1：反激式轉換器功率級

使用反激式的好處是它的簡單性和易于設計，這使其成為一種低成本的解決方案。然而，由于高峰值和 RMS 電流，反激中的 MOSFET 和輸出整流二極管具有高傳導損耗，從而導致效率相對較低。適用于 POE 應用的4 類成本優化反激式轉換器 TI 設計參考設計(PMP6812) 演示了如何在低成本、簡單的二極管整流反激式解決方案中使用TPS23754 PoE PD，以在 25W 下實現 86% 的效率。請注意，參考設計具有 12V 輸出，其效率將高于 5V 輸出。相比之下，5V 輸出二極管整流反激在此功率范圍內可產生約 80% 的效率。

TPS23754和TPS23756設備具有以太網供電（PoE）組合。電源-設備（PD）接口和電流模式DC-DC控制器，專為隔離轉換器優化。PoE接口支持IEEE 802.3at標準。
TPS23754和TPS23756支持多種輸入電壓O型環選項，包括最高電壓、外部適配器首選項和PoE首選項。這些功能允許設計者確定在所有條件下哪個電源將承載負載。
PoE接口具有新的擴展硬件分類，這是根據IEEE 802 3at與大功率中跨電源設備（PSE）兼容所必需的。檢測特征引腳也可用于強制PoE電源斷電?？墒褂脝蝹€電阻器將分類編程為任何定義類型。
DC-DC控制器具有兩個具有可編程死區時間的互補柵極驅動器，這簡化了有源箝位正激變換器的設計或高效反激拓?fù)涞膬?yōu)化柵極驅動器。如果需要單個MOSFET拓?fù)洌梢越玫诙€柵極驅動器。控制器還具有內部軟啟動、自舉啟動源、電流模式補償和78%的最大占空比。一個可編程和同步振蕩器允許設計優化的效率，并簡化了控制器的使用，以升級現有的電源設計。精確的可編程消隱（具有默認周期）簡化了通常的電流檢測濾波器設計權衡。
TPS23754裝置具有15-V轉換器啟動，而TPS23756裝置具有9-V轉換器啟動。TPS23754-1將PPD引腳替換為無連接，以增加引腳間距。

在同步反激式轉換器中，二極管被低 RDSon MOSFET（圖 1 中的 S同步）取代，以顯著降低傳導損耗，從而大大提高效率，這是大功率 PoE 應用所需要的。同步反激的常見實現是一種自驅動拓?fù)?，它向電源變壓器添加一個繞組以生成同步柵極驅動信號。例如，TPS23751EVM是一種自驅動同步反激式 PoE PD 解決方案，它使用TPS23751在 25W 時實現 90% 的轉換器效率。

隨著具有特殊功能（例如，安全攝像頭的傾斜、平移和縮放）的 PoE 設備變得越來越復雜，傳輸?shù)?PoE PD 的功率（盡可能多的功率）必須轉換為負載的功率。因此，任何額外的效率百分比都是可取的。

無需切換（雙關語）到有源鉗位正激轉換器等不同的拓?fù)浣Y(jié)構，驅動同步反激式是一種可行的解決方案。DC/DC 控制器的柵極驅動信號（很多時候位于 PoE PD IC 內部）不是在反激變壓器上使用額外繞組，而是通過柵極驅動變壓器驅動同步 FET。現在，您可以消除自驅動方法中存在的直通損失量。結果是整體上更高效的反激式設計。

適用于 PoE PD 應用的4 類高效驅動反激式轉換器 (5V/5A) TI Designs 參考設計(TIDA-00617) 是一種驅動同步反激式 PoE PD 解決方案，它使用 TPS23751 在 25W 下實現 93% 的轉換器效率。

圖 2：在 PoE PD 應用中實現的三種反激式拓?fù)涞南鄬π?/b>
