引言

輸電網規劃的目的是在保證電網可靠性的前提下盡可能滿足人們?nèi)找嬖鲩L(zhǎng)的用電需求,促使電網發展的因素主要有:

(1）負荷增長:

（2）新電源的建設:

（3）設備老化:

（4）與鄰近電網間的聯系加強等。

其中,前兩個因素是目前電網規劃的主要?jiǎng)右?即源荷的發展推動了電網的發展。另外,高比例可再生能源并網,使源荷發展的規律越來越不清晰。

總之,在新背景下的輸電網規劃主要需要應對以下兩方面的不確定性:

（1）源荷平衡的不確定性。輸電網規劃需要滿足目標年的運行要求,在規劃目標年的運行模擬中,因?yàn)閺?qiáng)不確定性可再生能源的不斷滲透,系統運行方式多樣化、分散化、復雜化,輸電網規劃需要在能夠包容所有可能的運行方式的同時盡量追求經濟性。本文通過建立輸電網柔性規劃模型,計及了規劃過程中的不確定性因素,實現了靈活性和適應性更強的柔性規劃方案。

（2）源荷發展的不確定性。源荷發展規律的預測是輸電網規劃的基礎,以往大電源的規劃建設周期長,規律性較強,輸電網規劃可以配合大電源規劃進行大修大改:而在高比例可再生能源并網的背景下,大量分布式接入電網的小電源建設周期短,導致源荷發展規律難以預測,尤其是前瞻時間越長,其規律越不清晰。在這種背景下,輸電網規劃既需要亦步亦趨地跟隨源荷發展的規律進行小修小補,又需要有一定的前瞻性,盡量不妨礙長期規劃的建設目標,而且在做長期規劃時,要考慮到電源發展規律的模糊性。基于此,本文提出了輸電網漸進規劃框架,利用較清晰的短期預測立足于短期規劃,同時量化當前規劃決策與可預見的長期規劃的沖突程度,將帶有主觀判斷因素的權重系數加入規劃模型中衡量長短期沖突量的價值,擴展了多階段規劃的概念。

為應對以上兩方面的不確定性,本文在輸電網漸進規劃的框架內嵌入了柔性規劃模型,建立了輸電網漸進柔性規劃體系。

1計及源網協同效應的輸電網柔性規劃模型

電網柔性規劃是一種基于不確定性數學理論的電網靈活規劃方法。

該方法基于實際運行檢驗,將規劃過程中的不確定性因素合理量化,建立考慮不確定性因素的電網規劃模型,提高規劃方案的靈活性和適應性。需要指出的是,電網柔性規劃方法不是用來求解未來某個確定性場景的最優,而是用于求解未來多個不確定性場景的綜合最優,通過提出適應未來環境變化的柔性規劃方案,以最小的代價彌補環境變化造成的經濟損失。

本文將多場景技術融入到電網柔性規劃中,通過設計多個確定場景將因素的不確定性轉化為場景的多元性,然后再采用傳統的確定性規劃方法進行求解。

1.1輸電網柔性規劃模型

目標函數綜合考慮投資成本、運行成本、機組啟動成本、棄風懲罰成本,如式（1）所示:

式中,0表示場景+的集合:m+表示場景+發生的概率:Nw表示線路數量:NT表示總時段數:NL表示發電機數量:Nw表示風機（光伏）數量:P+,s,g為在場景+中發電機s在1時刻的出力:AP+,t,g表示在場景+中風機（光伏）t在1時刻的棄風量:cl表示線路投資成本:cs表示發電機的出力成本:sUCs表示機組s的啟動成本:ct表示風電的棄風（棄光）懲罰成本:K+,s,g表示0-1變量,反映機組的啟動狀態,1表示啟動,0表示未啟動。

模型約束如下:

（1）系統視在功率平衡式:

式中,視在功率平衡式中包括有功平衡和無功平衡。為方便敘述,下述表述中均為相應量在場景+中1時刻的值。P+,s,g為風機（光伏）t的有功出力:Pi,g為節點i有功負荷:0+,s,g為機組s的無功出力:0+,t,g為風機（光伏）t的無功出力:0i,g為節點i的無功負荷。

（2）節點視在功率平衡式:

式中,節點視在功率平衡式包括節點有功平衡式和節點無功平衡式。6i表示與節點i相連的發電機集合:。i表示與節點i相連的風機（光伏)集合:分別表示流入和流出i節點的支路有功功率之和:分別表示流入和流出i節點的支路無功功率之和。

（3)支路功率計算式:

式中,Pg,ij,s、0g,ij,s分別表示從i節點流向j節點的有功功率和無功功率:vg,i,s為i節點上的電壓,Gij、Bij和θg,ij,s分別為支路ij的電導、電納和兩端的電壓相角差。

（4)網絡節點電壓幅值約束:

其中,電壓幅值上下限波動范圍為5%。

（5)支路視在容量約束:

為優化線路視在容量,則:

式中,sij,max為流過支路ij的復功率。

1.2模型線性化方法

本小節將把上一節的非線性約束公式進行線性化處理,將非線性模型轉化為線性化模型,然后調用CPLEx線性求解器求解。線性化處理可以提高計算速度和算法穩定性,并保證獲得全局最優解。

支路潮流方程式的線性化,設電網滿足0.95≤vi≤1.05（標幺值)和|θij≤409|的使用條件。

結合三角函數公式cogθij≈l_θEQ \* jc3 \* hps10 \o\al(\s\up 3(,則支路潮流表達式（6)、式（7)為:

此時上式中由于θEQ \* jc3 \* hps10 \o\al(\s\up 3(的存在仍然不是線性方程,因此,還需要對θEQ \* jc3 \* hps10 \o\al(\s\up 3(進行線性化。本文將首先通過預處理方法得到θEQ \* jc3 \* hps10 \o\al(\s\up 3(的初值,然后再在運行點附近進行線性化。具體如下:

考慮到θij的物理含義是網絡中兩條線路之間的電壓相角差,而這個值一般較小,平方后的值則更小,因此可忽略上式中的θEQ \* jc3 \* hps10 \o\al(\s\up 3(,得到如下的預處理表達式:

隨后,將上式代入數學模型中進行計算,得到基于預處理模型的相角差初值θij0。由于原模型θij和預處理模型θij0的值非常接近,因此可對θEQ \* jc3 \* hps10 \o\al(\s\up 3(進行如圖l所示的運行點線性化。

即用預處理的θij0上的直線斜率yij（θij0)去代替實際運行點θij的斜率,得到下述幾項線性方程:

這樣就把上一節的非線性模型通過線性化處理轉化為了線性化模型。

2輸電網漸進柔性規劃體系

2.1漸進規劃模型

漸進規劃模型是在多階段規劃模型的基礎上考慮了短期規劃與長短期規劃沖突程度的協調,并且在決策中主觀賦予不同的權重。首先需量化長期規劃對于當前短期規劃的影響,定義長、短期規劃最小成本沖突量為:

式中,C0,ghors,C0,/onI分別為從當前（0年)到規劃目標年（短期、長期)的規劃成本:Cghors,/onI表示在短期規劃已經完成的基礎上完成長期規劃成本:min[C0,ghors+Cghors,/onI」表示通過先進行短期規劃,再在其基礎上進行長期規劃（兩階段規劃)的最小成本:min[C0,/onI」表示直接進行長期規劃（單階段規劃)的最小成本:Cconf/ics表示兩階段規劃最小成本與單階段規劃最小成本之差,可以反映短期規劃與長期規劃的一致程度。

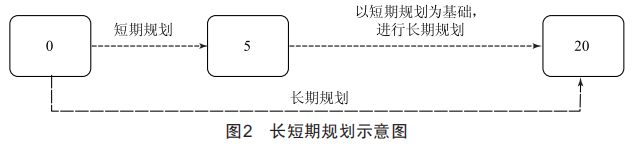

下面通過一個簡單例子來具體說明沖突量的含義,長短期規劃示意如圖2所示。

圖2中,狀態0表示當前源荷狀態:狀態5、20分別表示預測的未來第5年和第20年的源荷水平。通過式（l8)可以計算沖突量Cconf/ics,如果Cconf/ics為0,說明短期規劃與長期規劃是一致的,先執行最優的短期規劃并不會妨礙長期規劃的最優成本:如果Cconf/ics不為0,說明短期規劃最優成本的實現需要以長期規劃成本的升高為代價,或者說對于長期規劃而言,短期規劃的結果可以看作是"走了彎路"。對于長短期規劃存在沖突的情況,由于沖突量Cconf/ics量化了具體沖突的嚴重程度,可以通過分配其具體權重系數y（y≥0)來控制漸進規劃中對于長短期沖突的重視程度,給出漸進規劃的優化模型:

2.2漸進柔性規劃模型

依據上述漸進規劃模型,在其內嵌2.1中的柔性規劃,可得漸進柔性規劃模型如下:

式中,l表示第一階段規劃:ll表示第二階段規劃:C0為長期單階段規劃結果常數項。

3算例分析

本節以RTS二79系統為基本算例,對規劃周期簡單分為兩段,在節點17、節點23分別接入1臺300Mw容量風電機組,在節點8接入1臺300Mw容量光伏電站,無功電源主要由常規機組提供,不計風光無功出力,選取3個風光典型有功出力場景,并將漸進規劃與傳統多階段規劃進行對比。

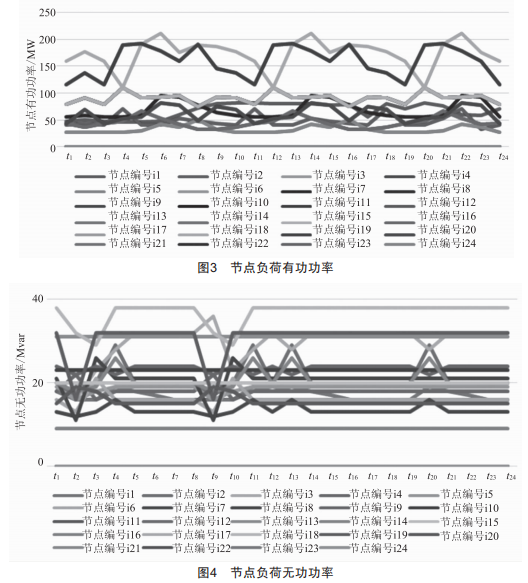

選取典型日各節點負荷有功、無功功率,如圖3、圖4所示。

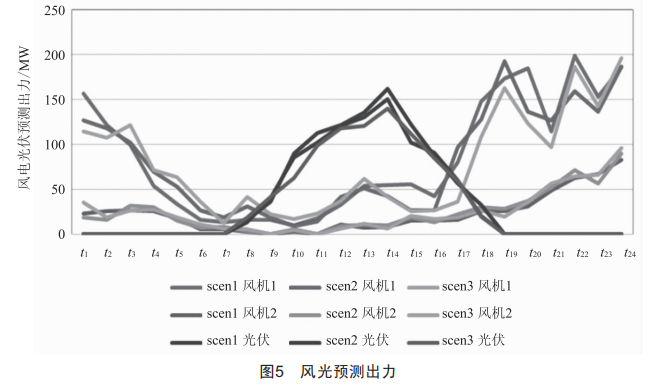

選取典型日中3個不同場景下風光出力預測如圖5所示,其中場景scenl概率為0.46,場景scen3概率為0.16,場景scen3概率為0.38。

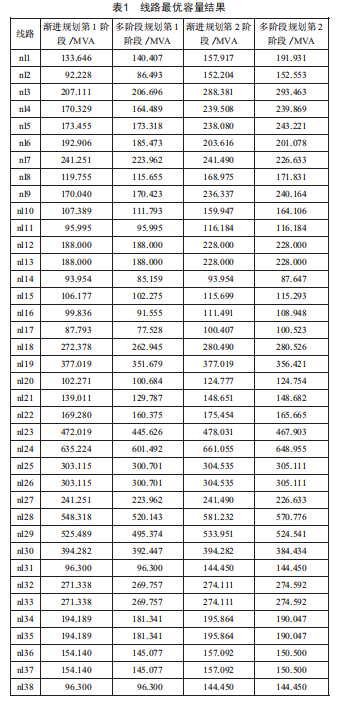

假設第二階段有功各節點負荷增加30MV,無功增加20%,風電光伏出力增加50%,設置漸進規劃?rùn)?quán)重系數值為0.7,通過GAMs調用Cp1ex求解,線路最優容量結果如表l所示。

由表l可知,漸進規劃與多階段規劃相比,線路最優輸電容量除少數幾個線路外,其余線路容量均不相同,這是因?yàn)橥ㄟ^(guò)權重系數設定體現主觀決策對當前階段的重視,算例中更側重當前階段規劃與運行最優,因而漸進規劃第1階段相比多階段投資成本略高。

總的來說,采用漸進規劃,可充分利用不同規劃時間級以及它們之間的關聯,使得后期擴建時能根據負荷電源變化及時進行動態調整,同時部分線路容量可延時投資,提高輸電線路利用率和使用年限,并更能凸顯未來規劃對當前規劃的影響與制約,利用權重系數體現規劃者主觀對不同階段的側重與預測精度信任度,建立動態的、考慮過程化的全局優化決策。

4結語

高比例可再生能源并網減少了電網的可控資源,增加了電網源荷平衡的不確定性和源荷發展的不確定性。本文對輸電網柔性規劃思想及模型進行了詳細介紹,并提出了將模型線性化的方法:擴展了多階段規劃的概念,在多階段規劃的基礎上提出了漸進柔性規劃模型:算例分析表明,漸進柔性規劃與多階段規劃相比,漸進規劃可以充分利用不同規劃時間級以及它們之間的關聯,使得后期擴建時能根據負荷電源變化及時進行動態調整,更能顯示出未來規劃對當前規劃的約束,建立動態的、考慮過程化的全局優化決策。
