有多種技術可用于驅動反激拓?fù)渲械?a href="/tags/同步整流" target="_blank">同步整流器 (SR)：使用柵極驅動變壓器、讓電源變壓器自驅動 SR 或使用專用驅動器。由于擊穿或反向恢復損耗，柵極驅動變壓器和自驅動技術導致效率不太理想，但多年來，專門的 SR 驅動程序已經發展。使用實現伏秒平衡的驅動器來驅動 SR 將最大限度地減少擊穿和反向恢復損耗并最大限度地提高效率。

同步整流的方式有以下幾種：

自驅動。包括電壓自驅動和電流自驅動。

外部驅動

使用SR驅動時要注意兩個點:

整流和續流管的死區時間要足夠長，否則兩管同時導通會燒毀變壓器和SR管。

死區時間不能太長，否則從體二極管走過，會增加損耗。

死區時間：同步整流管在應該導通時，沒有柵極驅動電壓只能流向體二極管，這個時間可以稱為死區時間。

不同的拓?fù)洌秸鞯尿?qū)動解決的問題不同，包括死區問題，換流問題。

同步整流多管并聯運行時，注意每個管均流的問題。

通過伏秒平衡，驅動器在初級 FET 導通期間監控次級變壓器繞組上的伏秒。當次級繞組電壓因初級 FET 關閉而崩潰時，驅動器打開 SR 并在相反方向施加相同數量的伏秒。

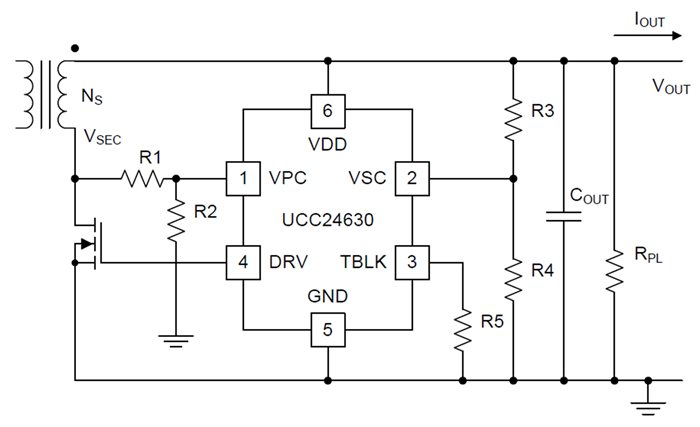

這種驅動技術非常簡單，只需要幾個電阻器：一個用于檢測變壓器繞組電壓的分壓器、一個用于檢測輸出電壓的分壓器和一個用于編程消隱時間的電阻器。圖 1 顯示了一個示例簡化示意圖。

變壓器驅動技術通常強制連續導通操作。然而，伏秒平衡允許不連續運行，非常適合準諧振運行。因此，越來越多的 AC/DC 適配器設計人員正在采用這種技術。

圖 1：具有伏秒平衡的同步整流器驅動器提供了一種簡單且非常有效的解決方案

如果我們一直在反激式設計中使用變壓器驅動的 SR，那么下次考慮使用專門的 SR 驅動器，例如UCC24630 SR 控制器。

UCC24630 SR 控制器是一款高性能控制器和驅動器，面向用于二次側同步整流的 N 溝道 MOSFET 電源器件。
控制器和 MOSFET 組合構成了一個近似理想的二極管整流器。 該解決方案不僅可直接降低整流器的功耗，同時憑借著效率的提高還能夠降低一次側的損耗。
UCC24630 采用伏秒平衡控制方法并且不與 MOSFET 的漏極直接相連， 因此在較寬的輸出電壓范圍內都是反激電源的理想選擇。 SR 驅動關斷閾值與 MOSFET R_DS(on) 無關， 這樣可優化最長導通時間。 另外， 器件和布線電感所導致的二次側電流振鈴也不會影響 SR 關斷閾值。
UCC24630 控制器提供了可編程的錯誤觸發濾波器、頻率檢測器（可在低功耗狀態期間自動切換至待機模式） 和引腳故障保護。 UCC24630 兼容斷續導通模式 (DCM)、 轉換模式 (TM) 和 CCM 三種工作模式。
憑借較寬的 VDD 工作范圍以及寬范圍的可編程 VPC 電壓和消隱時間， 該器件可應用于各類反激轉換器設計。

● 特性:
■ 針對 5V 至 24V 反激系統進行優化的二次側同步整流 (SR) 控制器
■ 工作頻率高達 200kHz
■ 伏秒平衡 SR 導通時間控制
■ 最大限度降低了金屬氧化物半導體場效應晶體管 (MOSFET) 器件和布線電感的影響
■ 兼容連續導通模式 (CCM)
■ 兼容一次側同步整流 (PSR) 和二次側同步整流 (SSR) 控制
■ 自動低功耗檢測和 110μA 待機模式電流
■ 寬 VDD 范圍： 3.6V 至 28V
■ 具有 13V 鉗位電壓的軌到軌柵極驅動器
■ 開路和短路引腳故障保護
