隨著時代發展,人們外出旅行愈加頻繁,在火車站等地經?？吹铰每吞嶂林氐男欣钕渖舷聵翘?十分不便為更好地服務大眾,同時激發當代大學生的創新意識,設計了一款爬樓行李箱。目前國外對于類似產品的研發已有較成熟的技術,以色列"靈性機器人"公司曾設計一款可實現自動跟隨功能的爬樓行李箱,該行李箱控制系統通過測距傳感器感知主人的方位與距離,實現智能跟隨的功能,但價格十分昂貴;國內對于爬樓行李箱的研究較晚,有學校設計出一款特殊的行李箱登階器,還有部分設計團隊利用星型輪制作運貨上樓機,但其實現的功能較少,智能化程度不高。因此,本項目團隊針對國內外研究現狀以及人們的實際需求,設計出了一款價格實惠、功能齊全,以爬樓為主要功能的爬樓行李箱,方便旅客出行。

1主要結構設計

1.1箱體機械結構設計

行李箱機械結構主要由雙面齒橡膠同步履帶、主動輪、從動輪、萬向輪、可伸縮拉桿、關節軸承等部分組成。由于行李箱在爬樓時主要依靠臺階尖端部分受力,普通材質和結構的履帶容易打滑,而雙面齒橡膠履帶具有較大的摩擦系數,可牢牢"抓"在樓梯上。為保證行李箱能時刻完全覆蓋兩階臺階,履帶周長定為l50cm,主動輪及驅動輪直徑定為8cm。在平地時,用戶可以像拉動普通行李箱一樣,此時主要靠萬向輪產生作用。

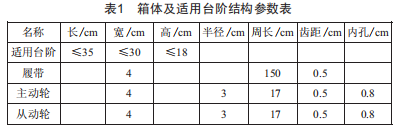

同時為方便用戶使用,速度控制器被放置在拉桿處,用戶可隨時調節行李箱運行速度。該行李箱適用臺階和箱體具體結構參數如表1所示。

1.2拉桿結構設計

圖l為爬樓行李箱拉桿結構,該拉桿結構與傳統拉桿不同,不僅具備傳統拉桿可伸縮的特性,與關節軸承配合使用后還具備可旋轉的特點。在行李箱爬樓過程中,行李箱是以"臥式"狀態前進,如果拉桿不能旋轉,用戶必須"放低身段"彎腰拉動,給用戶造成不舒適感。因此,該行李箱拉桿處添加關節軸承解決上述問題,在上下樓時,用戶可根據自身高度調節拉桿角度,正常行走。

圖1行李箱拉桿結構圖

2控制執行系統設計

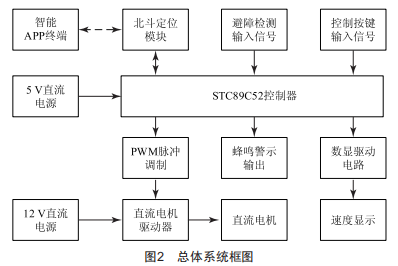

該行李箱控制執行系統主要由STC89C52單片機、直流電機驅動器、直流電機、同步帶、同步輪等組成,達到調速驅動的目的。同時該控制執行系統具備北斗導航定位模塊、超聲波障礙探測及警示模塊、數顯驅動電路模塊。其控制執行系統的總體系統框圖如圖2所示。

2.1硬件驅動系統設計

行李箱主要承擔運載貨物的任務,考慮到人日常行走的速度大概為0.75～l.50m/S,行李箱最大承重40kg,同步帶與樓梯摩擦系數在0.3～0.5,因此采用單片機輸出不同占空比PwM脈沖控制直流電機轉速。

單片機輸出電流只有20mA左右,不能直接接到電機上驅動電機,還需要使用電機驅動模塊。電機驅動模塊采用L298N驅動模塊,該電機驅動模塊內含雙H橋直流電機驅動芯

片,PwM有效范圍o.l%～loo%,同時可為單片機提供5V電源,并有5V輸出過流保護以及接入信號過壓保護。該電機驅動模塊可支持3oow電機工作,最大工作電流l5A,符合電機驅動要求。

2.2軟件驅動控制系統設計

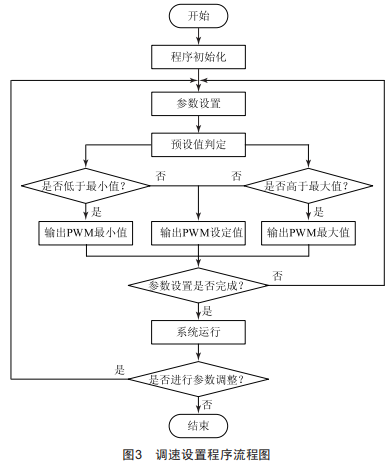

該行李箱采用STC89C52芯片控制,通過單片機輸出不同占空比的脈沖信號來控制接入直流電機的平均電壓實現調速功能。為提高用戶使用舒適度,凸顯時尚感,采用按鍵形式控制電機轉速,分為加速按鍵和減速按鍵。按鍵對應不同占空比的PwM脈沖信號,匹配不同的速度擋位。同時,電機也具備最大速度和最小速度,當電機達到最大速度時,加速鍵不再產生作用,重復按下加速鍵只會保持最大速度運行。同理,當電機速度達到最小速度時,減速鍵不再產生作用,重復按下減速鍵只會保持最小速度運行。調速程序設置流程圖如圖3所示。

2.3定位系統設計

為避免用戶在人流量較大的車站等場所錯拿、忘拿、丟失行李箱,本項目提供行李箱定位功能。當行李箱與客戶距離超過設定范圍時,行李箱滑輪以及密碼鎖將自動鎖定,同時通過微信云端直接向用戶發送警告以及行李箱的位置信息。用戶可實時解除警報或沿導航尋找行李箱。本項目使用北斗導航通信功能,采用三頻信號,較有效地消除高階電離層延遲影響。本模塊采用UC2ll北斗芯片,使用IIC通信協議,利用EEPR0M存儲數據信息,模塊采用U-BL0xNE0-6M模組,模塊增加放大電路,增強無緣陶瓷天線快速搜尋功能。模塊通過串口進行各種參數設置,保存在EEPR0M中方便使用。模塊自帶SMA接口,連接各種有源天線,模塊兼容3.3V/5V電平,連接單片機系統。北斗模塊通過天線不斷接收北斗定位衛星發送的導航電文,接收到信號后通過單片機進行串口初使化處理,然后從串口讀取相應數據,格式正確則輸出串口TTL電平信號與主AP進行通信,傳輸相應格式的信息流,主CPU通過處理的定位信息、地面數據信息等,按照一定公式進行計算,經過應用邏輯處理,返回給用戶顯示。

3結語

本爬樓行李箱是一種方便用戶出行,減輕用戶出行負擔,提高出行效率的創新型產品,具有可調速爬樓功能,兼具定位防丟失功能。拉桿設計也獨具一格,采用可伸縮、可彎曲結構,方便用戶拉動,可控性更強,減少了操作強度。國外類似產品價格昂貴且功能尚不完善。相信在未來發展中,爬樓行李箱的設計將會朝著使用更便捷、整體構造更合理、自重更輕、安全系數更高的方向發展,針對不同人群、不同環境都有合適的爬樓行李箱。
