引言

隨著國內共享單車投放量持續增長 , 多數城市 自行車公共停放場所越來越不足 , 自行車專用停車位少 ,就會出現亂停亂放現象 ,不僅影響城市形象 , 還會影響交通的正常運行 ,“停車難 ”已成為城市發 展的公共性難題之一。

近年來 , 國內外許多學者展開了關于自行車車庫的研究 ,并取得了一定成果^[1]。日本ECO自行車停車塔是一種地下自行車停放系統 ,整個存入過程只需要8 s 。埋藏在地下的圓柱形結構只有7 m寬 ,每個圓柱子可以容納200輛兩輪自行車 。荷蘭Bike box是 一種自動升降停車庫 ,直徑5 m,共4層 ,每一輛車都 有自己獨立的車位 ,它的運作過程和升降貨梯的工作原理相同 ,簡單便捷 。常青青等人^[2]設計了一種倉 儲式自動存取立體車庫 ,提出了存取機械手與車位交錯運動的思路 ,有效解決了停放車位緊缺的問題 , 但其基于地上的設計利用的空間有限;胡艷麗等人^[3]設計了一種旋轉升降式智能立體自行車庫 ,其空間利用率高 ,且管理智能化 ,但每一次存取車都需要入庫一次 ,存取效率不高;王澤等人^[4]設計的裝配式自行車立體車庫 ,采用模塊化設計 ,可實現現場快速裝配及隨時拆解 ,但同樣存在每一次存取車都需要入庫一次的問題;何兆雄等人^[5]設計的自行車智能停車庫 ,樹狀傾斜布置10個固定停車架 ,通過機械爪的系 列動作實現自行車的抓取和存放 ,但其每個存車位 上都有一個機械爪進行存取工作 ,結構上略顯冗雜; 王鑫等人^[6]設計的基于虛擬樣機的單車智能車庫 ,結構簡單 ,單車容量大 ,但同樣存在每一次存取車都需 要入庫一次的問題;劉承磊等人^[7]采用兩級模塊組合式立體循環的設計方法 , 系統設計了模塊組合式立 體循環自行車庫 ,該設計容量大、耗能小 ,但僅適用于地上建設;夏榮超等人^[8]設計了一種自行車密集移動車庫 ,采用模塊化設計 ,且每個車位模塊可獨立運動 ,但其平鋪的車位設計只能固定單車 ,并沒有解決單車停車空間不夠的問題。

本文基于自行車車庫研究現狀 , 設計了一種地下圓塔型自行車自動存取立體車庫 。各部件由獨立電機驅動 ,故可實現多向同時存取自行車 ,且機構在停滿4輛車時才會上下移動存放一次 , 在此期間可以通過僅轉動轉盤存取車輛 ,大大提高了存取效率。

1   全自動單車車庫的結構組成

1.1   立體車庫總體方案設計

本車庫設計外觀為圓塔式 ,如圖1所示 , 占地約50 m²。

車庫入口位于地面上 , 外設取車、停車等操縱面板 , 存取單車亦可通過刷卡 、掃碼或小程序等實現 。另外 ,車

庫可根據實際需要設計為多門存取車。核心結構主要包括:升降機構、旋轉機構和抓取機構。

1. 1. 1   升降機構方案設計

采用電機驅動卷?yè)P(yáng)機來帶動整個升降裝置的上下移動 ,整個升降裝置設計為圓形 , 四周均布4根立 柱來與升降機構相配合 ,為升降機構的上下移動提供導向作用。

1. 1.2   旋轉機構方案設計

采用電機單獨驅動轉盤轉動 ,轉盤的轉動和升降機構的上下移動相互獨立。在轉盤表面均布4組抓取機構 ,這樣機構在停滿4輛車時才會上下移動存放一次 ,使得存取過程的效率大大提高。

1. 1.3   抓取機構方案設計

采用氣缸帶動連桿來完成單車的夾緊 ,夾緊機構通過平移滑塊與絲杠相連接 ,通過絲杠的轉動來控制平移滑塊的前后移動 ,采用絲杠可以保證運送的準確性。

1.2   自行車存取原理

存車過程:用戶將單車停于車庫門口后 ,通過刷 卡、掃碼或小程序操作 ,使控制系統發出存車指令 , 氣缸控制車庫門打開 ,轉盤轉到指定位置后 ,移動機械抓手將單車抓入滑軌 , 當轉盤上4個滑軌全部停滿單車后 ,通過升降機構沿立桿降入地下車庫部分 , 再由機械抓手將單車分別推入系統所分配的載車架 ,最后轉盤、抓手等機構復位 ,存車完成。

取車過程: 用戶通過刷卡 、掃碼或小程序操作后 ,控制系統發出存車指令 ,若轉盤上存有單車 , 則車庫門自動打開 ,機械抓手將單車推出車庫 ,取車完成;若轉盤上無單車 ,則轉盤通過升降機構降入地下車庫指定位置 ,將車庫中停放的單車抓入滑軌 ,再上升至車庫門 ,轉盤旋轉到指定位置 ,待車庫門打開 , 抓手將單車推出 ,取車完成。

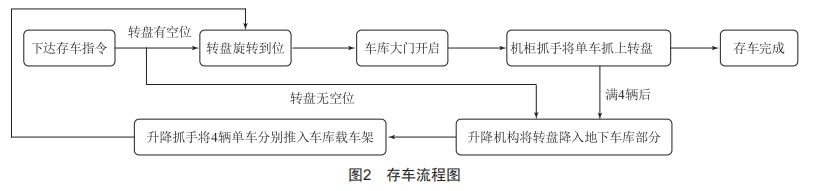

系統根據用戶使用或預約情況 , 實時調整轉盤 上自行車的數量 ,提高存取效率 。存車流程圖如圖2 所示。

2    立體車庫尺寸設計

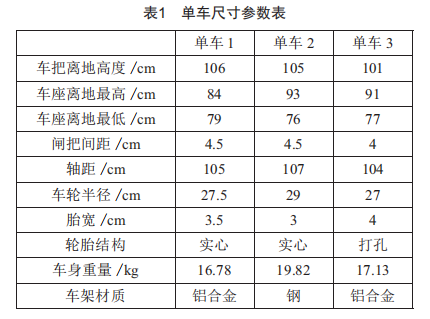

通過對現有單車具體參數的調研 ,根據單車的 尺寸參數(表1),確定單車車位長1.65 m,高1.2 m,每 兩個單車車位之間的空間距離為0.5 m 。車身總體的 重量按照20 kg計算 ,車庫的外形為直徑8 m的圓塔 型 ,每層可以存16輛單車(車庫的層數設計和每層停 車位的設計為模塊化設計 ,可根據具體的空間位置 進行增減)。

3    立體車庫結構設計

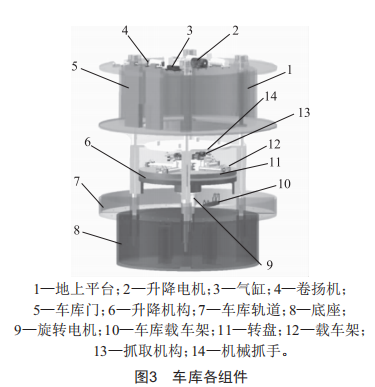

車庫整體結構分為三大部分:升降機構、旋轉機 構和抓取機構 。整個車庫的運轉需要這三大部分的 整體配合來完成 。車庫主要組件如圖3所示。

3.1    轉盤

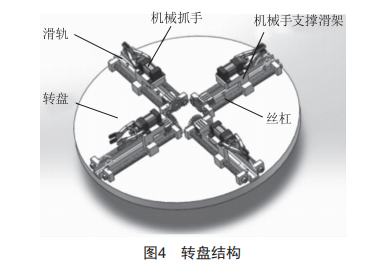

如圖4所示 ,整個轉盤結構由1個轉盤 、4個滑軌機構、4個機械抓手組成 ,直徑為4.4 m ?；墮C(jī)構由 齒輪、絲杠、機械手支撐滑架組成 ,長度為1 .6 m 。其通過齒輪的旋轉來帶動絲杠旋轉 ,使絲杠上連接的 機械手支撐滑架前后位移 ,從而帶動開合機械手運 動 ,進行拉車和推車操作。轉盤通過下方電機帶動旋 轉 ,對準車庫門 ,待4個滑軌全部停滿單車后 , 由升降機構將轉盤送入地下或地上進行單車存取。取車時 , 若轉盤上有車可以直接將轉盤上的單車取走 ,無須 等待轉盤降入地下取車。

3.2    升降平臺

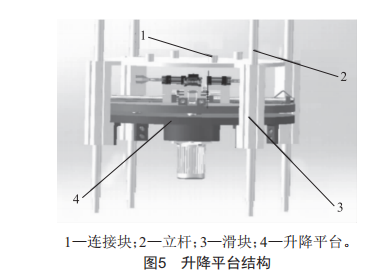

升降平臺結構如圖5所示 ,主要由連接塊、立桿、 滑塊與升降平臺構成 ,連接塊與卷?yè)P(yáng)機伸出的鋼絲繩連接 ,滑塊與升降平臺連接并沿立桿上下運動 ,使平臺升降更加穩定。

3.3    單層車庫結構

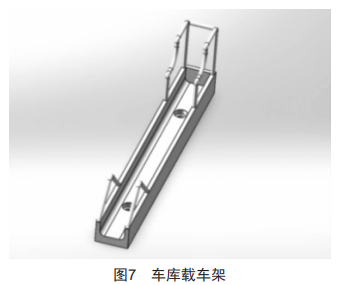

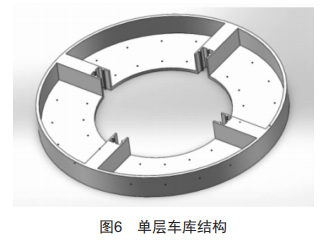

單層車庫的結構如圖6所示 ,直徑為8 m ,上裝有 16個如圖7所示的載車架 , 長度為 165 cm , 寬度為 15 cm ,單層可停放16輛單車 。每90°設計導向架 ,對立桿起固定支撐作用。單層車庫高度為120 cm ,可根據實際建造要求確定層數 , 以滿足不同的停車需要。

3.4    入庫與動力組

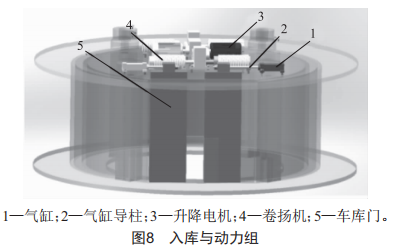

整個車庫的入庫與動力組如圖8所示 ,車庫門面積5 m² ,可單門或雙門設計。升降電機為主動力源 ,氣 缸控制車庫門的開啟、關閉 ,卷?yè)P(yáng)機帶動鋼絲繩實現升降平臺的升降。

3.5    基座部分

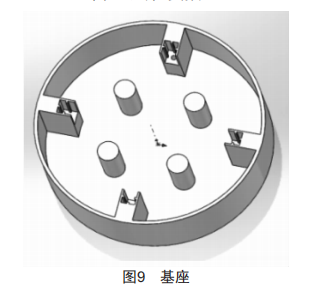

基座部分為整個車庫的最底層 , 起到承重 、加固、保護車庫整體的作用 ,如圖9所示。

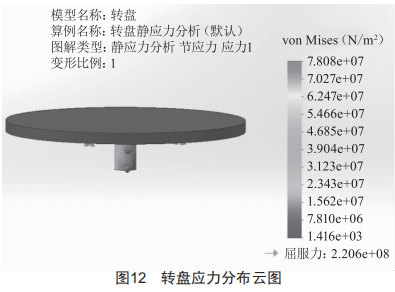

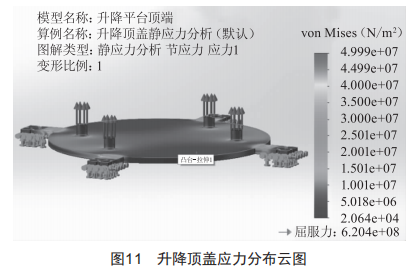

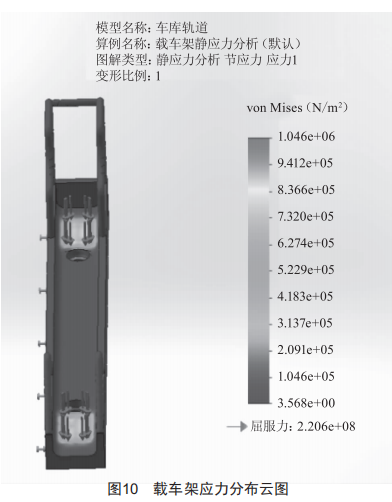

5   立體車庫關鍵位置運動仿真分析

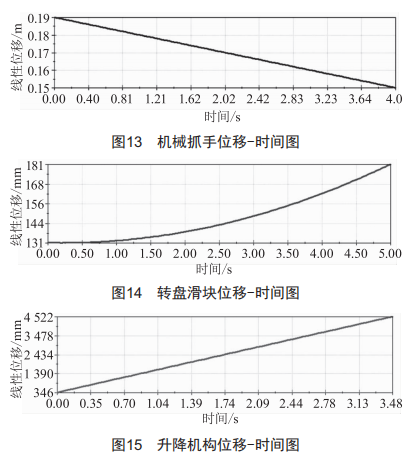

本文對運動要求較為嚴格的部件進行了運動學仿真 , 包括機械抓手 、轉盤滑塊以及升降機構 , 如 圖13~15所示。

由機械抓手的位移-時間圖分析可得 ,機械抓手的工作過程滿足預期的設計要求 ,可以在預期的5 s 時間內運動到所需位置并完成單車的夾緊過程; 由轉盤滑塊位移-時間圖分析滑塊在水平方向的位移可知 ,滑塊可在預期的5 s時間內完成對單車的運送 , 滿足設計要求; 由升降機構的位移-時間圖分析可 得 ,升降平臺在運動過程中能在預期的5 s之內完成單車的運送 ,滿足工作需求。運動學仿真的結果表明整個機構滿足預期設計要求。

6    結論

針對當前城市的車庫投放點多、容量小、占地面 積大 ,且亂停亂放現象嚴重的社會問題 ,本文設計了 一種圓塔式的地下立體車庫 , 解決了停車難 、取車 難、占地多等問題 。本文采用s0lidw0rks軟件建立了 圓塔式地下立體車庫的三維模型 ,并應用simulati0n 對關鍵零部件進行力學及運動仿真 , 獲得應力云圖 和位移-時間圖 ,根據仿真分析結果驗證設計的合理 性。車庫采用模塊化設計 ,層數可根據區域?qū)嶋H需求 增減 。入庫車門數量亦可調整 ,可實現多車同時存取。并且存取車時 ,若轉盤上有空位或有車即可直接 存取 ,大大提高了存放和取車的效率 ,具有較好的市 場應用價值。

[參考文獻]

[1]  王琴 ,楊連發 ,張震 ,等. 自行車停放裝置的開發應用現狀 及發展趨勢[J].現代機械 ,2009(5):82-84.

[2]  常青青 ,周建陽 ,吳耀光.倉儲式自行車自動存取立體車 庫設計[J].機械設計與研究 ,2022 ,38(2): 193-196.

[3]  胡艷麗 ,劉團結 ,戴文俊 ,等.旋轉升降式智能立體自行車 庫設計[J].長春工業大學學報 ,2020 ,41(6):563-568.

[4]  王澤 ,滕志祥.裝配式自行車立體車庫研究設計[J].起重 運輸機械 ,2020(1):88-92.

[5]  何兆雄 ,章德平 ,錢強 ,等.一種自行車智能停車庫的設計 開發[J].機械研究與應用 ,2019 ,32(4): 145-147.

[6]  王鑫 ,沙鑫美.基于虛擬樣機的單車智能車庫結構設計與 仿真研究[J].工程與試驗 ,2019 ,59(2): 124-125.

[7]  劉承磊 ,薛濤 ,王澄 ,等.模塊組合式立體循環自行車庫系 統設計[J].機械設計 ,2019 ,36(4):60-65.

[8]  夏榮超 ,軒亮 ,李金華.一種自行車密集移動車庫的設計 與研究[J].機械工程與自動化 ,2019(2): 112-113.
