一、項目背景

機油濾芯就是機油濾清器，機油濾清器的作用是濾除機油中的雜物、膠質和水分，向各潤滑部位輸送清潔的機油，而點膠機在機油濾芯加工生產過程中起著關鍵的作用。

小型點膠機由轉盤尋料、提升上料、機械手移料、點膠動作四部分組成。對不同規格型號的濾芯蓋進行點膠。

之前市場上，大部分點膠設備是手工放料，這樣生產效率太慢，不能滿足產線需求。現有機械手夾料方案，怎么在保證生產效率的同時處理堵料問題成為該方案的關鍵點。

二、英威騰方案

根據氣缸的邏輯控制和安全保護位等難點，英威騰推出端蓋點膠機系統解決方案，方案包含VS系列觸摸屏、IVC1L小型PLC、DA180伺服和GD20變頻器產品。

方案：

采用3路100K高速脈沖輸出控制伺服和步進的準確定位。一方面，優化加減速曲線防止機械手來回移動抖動太大;另一方面，優化動作邏輯，讓生產速率有一定提升。

采用7寸觸摸屏，界面簡潔易于操作。

伺服驅動器支持485通訊讀寫數據，發生故障不需要斷電即可復位。

具體而言 ：

轉盤尋料，分度盤由GD20變頻器驅動，一圈對應轉過的角度為60度，6個支架為堆料桿。觸發尋料時，轉動60度，如果尋料光電ON則尋料完成，否則重復60度旋轉，直到尋料完成。為防止推料桿和提升托盤撞機，需托盤回到原點位置才能觸發尋料動作。

提升上料由一個400W的DA180伺服驅動，PLC發脈沖給伺服, 100K高速脈沖，最大速度限制在3200轉左右。電機驅動皮帶垂直拉伸，有料檢測光電OFF狀態載料托盤上升，有料檢測光電ON狀態停止上升。重復該動作，直到碰到極限位置回到原點等待。

機械手上料由一個400W的DA180伺服驅動，電機驅動機械手左右來回平移，配合吸料氣缸完成移料動作。

點膠部分主要是氣缸邏輯和步進動作。氣缸邏輯配合實現每次只進來一片料，步進驅動料旋轉，配合噴料閥完成點膠動作。因為提升上料和移料是由伺服驅動，所以取料的速度是完全能達到要求的。想要提高生產效率，主要在于氣缸邏輯的算法。完善邏輯算法后，生產速率由之前的40片/分鐘增加到47片/分鐘。

方案拓?fù)鋱D

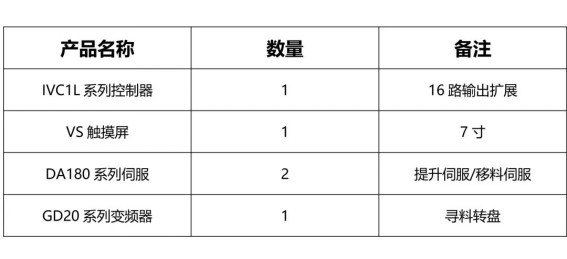

方案配置表

三、方案優勢英威騰

方案優勢：

改進了堵料檢測方式，以光電判斷有無堵料，系統更穩定。

上料提升增加中段增加光電，在堆料桿料較少時，無料段快速提升，檢測有料后切換到正常速度，節省上料時間。

優化了點膠氣缸邏輯，增加提前動作時間參數，保證動作

穩定的同時提高了效率。

配置方面，DA180 系列基礎型交流伺服驅動器是英威騰新一代精簡版單軸伺服產品，既保留了 DA200 高性能交流伺服驅動器的主要功能和優點，又極大地降低了成本與體積。

客戶收益：

生產效率提升：該方案優化了氣缸邏輯動作，加入氣缸提前動作延時等參數。之前生產速率40片左右，現在最快可達到46-47片/分鐘。

減少脫料問題：靈活的限位設置和交互方式，便于取料和放料位置調整。

系統增加穩定：改進了堵料檢測方案，之前是機械手夾料計數來判斷有無堵料，現在改進增加一個光電判斷堵料問題。

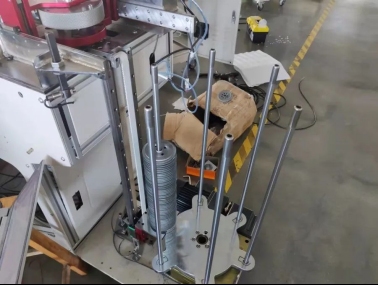

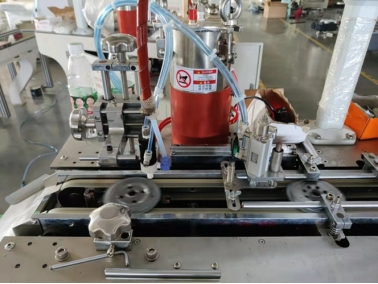

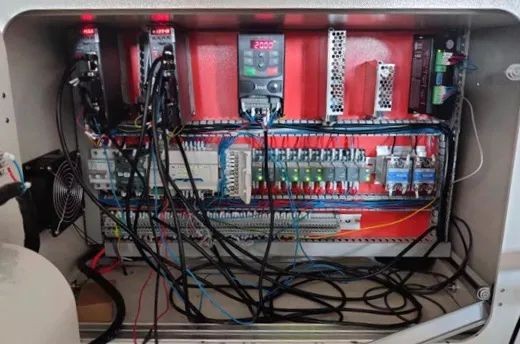

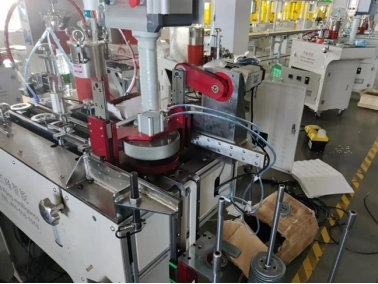

四、現場應用

五、結論

英威騰端蓋點膠機系統解決方案，其主要難點在于氣缸的邏輯控制和安全保護位等細節問題。該系統對比行業，不僅增加氣缸動作提前參數，在生產效率上有了一定的提升，而且安全保護位程序完整，杜絕了非常規操作導致機械撞機現象。
